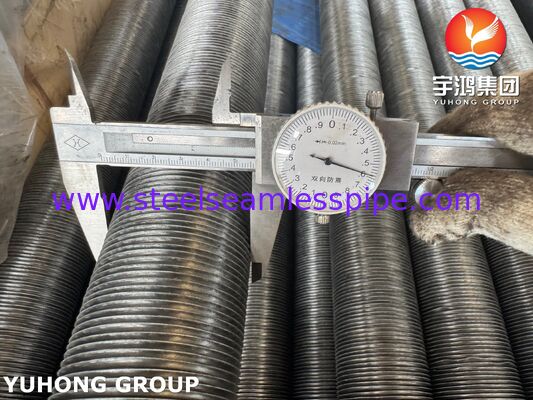

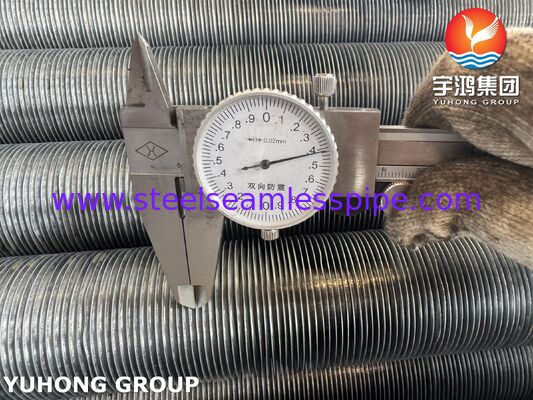

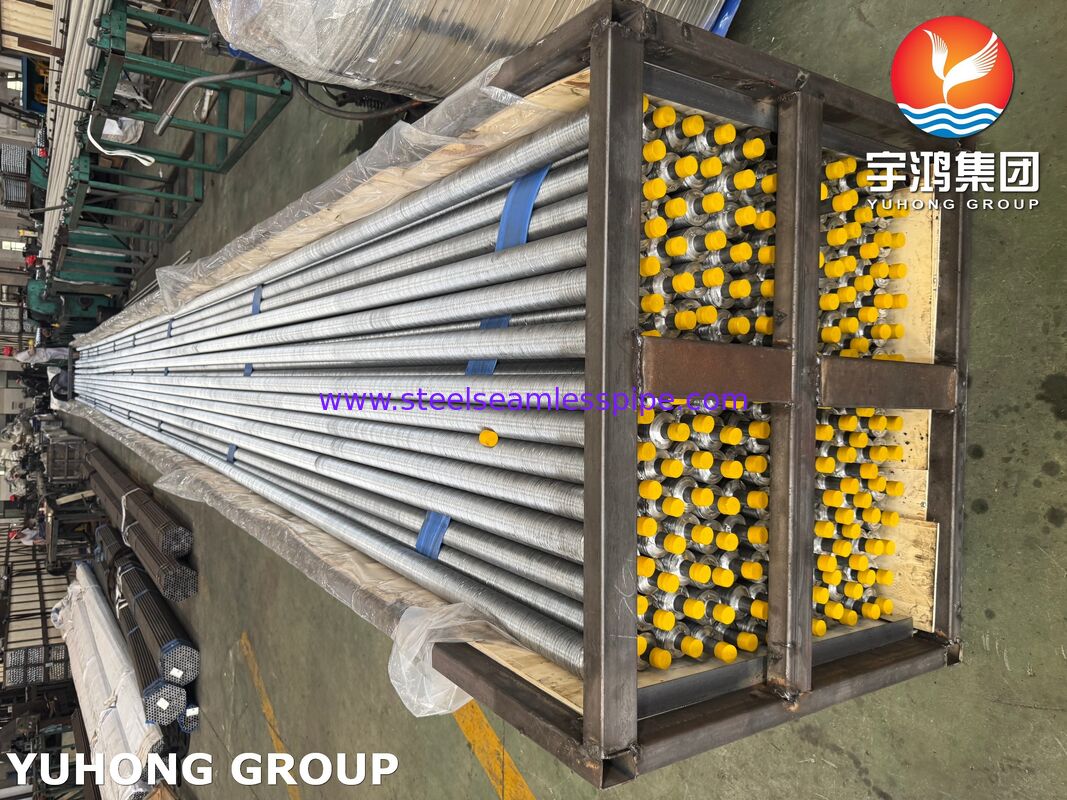

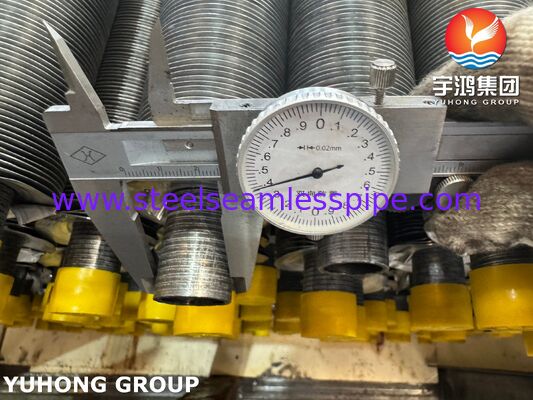

KL-type vinnenbuizen voor luchtgekoelde warmtewisselaars
Productoverzicht
KL-type Vinnige buizen vervaardigd met ASME SA179-materiaalzijn veelgebruikte warmteoverdrachtcomponenten ontworpen voorluchtgekoelde warmtewisselaars (ACHE), industriële koelers, condensatoren en warmtewisselaars voor procesprocessenHet product is samengesteld uit een naadloos koudgetrokken koolstofarme staalASME SA179 basisbuismet een aluminium L-voetvler die mechanisch op een speciaal gekruld buisoppervlak is bevestigd.
Het KL-finnenproces creëert een sterkere mechanische verbinding tussen de buis en de vin in vergelijking met conventionele L-type vinbuizen.Het gerimpelde buisoppervlak verhoogt de contactdruk en verbetert de stabiliteit van de vin, waardoor KL-slangen geschikt zijn voor toepassingen waarbijthermische cyclus, trillingen en continue buitenwerking.
ASME SA179 KL vinnenbuizen worden gewoonlijk geselecteerd voorraffinaderijen, petrochemische installaties, aardgasinstallaties, elektriciteitsopwekkingssystemen, HVAC-apparatuur en industriële koelinstallatieswanneer een efficiënte warmteoverdracht aan de luchtzijde en een betrouwbare langetermijnprestatie vereist zijn.
Belangrijkste kenmerken en voordelen
Verbeterde mechanische vinnenbinding
Het KL-vinnenontwerp maakt gebruik van:
- Precisie knurren op het buisoppervlak
- met een gewicht van niet meer dan 50 kg
- Mechanische vergrendeling tussen vinvoet en buis
Deze structuur biedt een betere weerstand tegen het loslopen van de vinen als gevolg van temperatuurschommelingen en trillingen van de apparatuur.
Hoog warmteoverdrachtsysteem
Het verlengde vinnenoppervlak vergroot het externe warmteoverdrachtgebied, waardoor luchtgekoelde warmtewisselaars een hogere thermische prestatie kunnen bereiken met een verminderde voetafdruk van de apparatuur.
Uitstekende vormbaarheid van ASME SA179 buis
ASME SA179 koolstofarme stalen buizen bieden:
- Uitstekende buigzaamheid voor het verven van vinnen
- Eenvormige wanddikte
- Betrouwbare mechanische sterkte
- Goede warmtegeleiding
- Stabiele prestaties in warmtewisselaar
Kosteneffectieve oplossing voor warmteoverdracht
KL-vinnenbuizen bieden een evenwicht tussen prestaties en economie, waardoor ze een van de voorkeursvormen voor vinnenbuizen zijn voor luchtgekoelde toepassingen bij gemiddelde temperatuur.
Hoofdtoepassingen
ASME SA179 KL vinnenbuizen worden veel gebruikt in:
Luchtgekoelde warmtewisselaars (ACHE)
- Luchtkoelers voor raffinaderijen
- Verkoelingsapparaten voor petrochemische processen
- Gascompressoren en naverkoelers
- Koelsystemen voor aardgas
- Koelinstallaties voor chemische processen
Condensatoren en warmtewisselaars
- waterstofcondensatoren
- Dampcondensatoren
- Olieverkoelers
- warmtewisselaars voor smeerolie
- met een vermogen van niet meer dan 10 kW
Industriële koelsystemen
- Hulpkoeling van een elektriciteitscentrale
- HVAC-condensatoren
- Koelinstallaties
- Apparatuur voor het terugwinnen van afvalwarmte
Gemeenschappelijke specificaties en grootte
| Artikel 1 |
Typische specificatie |
| Basisbuismateriaal |
ASME SA179 Naadloos koud getrokken koolstofarm staal |
| Vinnentype |
KL-type (Knuffelde L-voet met omwikkelde vin) |
| Vinnenmateriaal |
Aluminium 1060 / Aluminium 1100 / Koper (facultatief) |
| Buitentijder van de buis |
12.7 mm ¥ 38,1 mm (1/2" ¥ 1-1/2") |
| Dichtheid van de buiswand |
10,0 mm 3,5 mm |
| Lange buizen |
3,000 mm 18 000 mm |
| Vinnenhoogte |
8 mm 19 mm |
| Vinnendikte |
00,25 mm |
| Finnenhoogte |
1.5 mm ️ 3,5 mm (ongeveer 7 ️17 vinnen/inch) |
| Maximale bedieningstemperatuur |
Gewoonlijk tot 250°C, afhankelijk van het vinmateriaal en de bedrijfsomstandigheden |
De afmetingen van de KL-vinnenbuis kunnen op maat worden geproduceerd volgens de tekeningen van de klant, de eisen van het thermisch ontwerp en de specificaties van de fabrikant van de warmtewisselaar.
ASME SA179 Chemische samenstelling
ASME SA179 specificeert naadloze koudgetrokken koolstofarme stalen buizen voor buisvormige warmtewisselaars, condensatoren en soortgelijke warmteoverdrachtapparatuur.
Typische chemische samenstelling:
| Elementen |
Verplichting |
| Carbon (C) |
00,06 18% |
| Manganese (Mn) |
0.27 0.63% |
| Phosphorus (P) |
≤ 0,035% |
| Zwavel (S) |
≤ 0,035% |
De gecontroleerde koolstofarme samenstelling zorgt voor uitstekende bewerkbaarheid, koude werkprestaties en weerstand tegen barsten tijdens het KL-finnenproces.
ASME SA179 Mechanische eigenschappen
Typische mechanische eisen:
| Vastgoed |
Minimumvereiste |
| Treksterkte |
325 MPa |
| Kracht van de opbrengst |
180 MPa |
| Verlenging |
35% |
| Hardheid |
Maximaal 72 HRB |
Deze mechanische eigenschappen zorgen ervoor dat de buis bestand is tegen productieprocessen en de betrouwbaarheid van de structuur behoudt tijdens de werking van de warmtewisselaar.
Vervaardigingsproces
1. Ruwe buisinspectie
ASME SA179 naadloze buizen worden geïnspecteerd op:
- Chemische samenstelling
- Genauigheid van de buitendiameter
- Wanddikte
- Oppervlakteconditie
- Rechtheid
2Buizen knurren.
Het buitenoppervlak van de buis wordt mechanisch bewerkt met een gekruld patroon om het bindgebied tussen buis en vin te vergroten.
3- Vinnen wikkelen
Een aluminium L-vormige vinstrook wordt continu om de gekruld buis gewikkeld, waardoor een strakke mechanische verbinding ontstaat.
4. Finnencompressie en kalibratie
De vinvoet wordt stevig tegen het buisoppervlak gedrukt om de contactkwaliteit en de warmteoverdracht te verbeteren.
5. Eindkwaliteitsinspectie
Afgeronde KL-slangen met vinnen worden gecontroleerd op de nauwkeurigheid van de afmetingen, de kwaliteit van de vinnen bevestiging en de oppervlakteconditie.
Inspectie- en testmethoden
Om de naleving van de eisen van ASME SA179 en de specificaties van de klant te waarborgen, worden KL-slangen met vinnen grondig geïnspecteerd:
Onderzoek van de basisbuis
- Analyse van de chemische samenstelling door middel van een optische emissie spectrometer
- Test van de treksterkte
- Beproeving van de sterkte van het vermogen
- Verlengingstests
- Hardheidstesten
- Vlakteproef
- Flare-test
- Hydrostatische drukonderzoek
- Eddy-stroomonderzoek
- Ultrasone testen (indien gespecificeerd)
Beëindigde inspectie van KL-slangen
- Meting van de buisdiameter
- Verificatie van de buislengte
- Inspectie van de vinhoogte
- Meting van de vleugelhoogte
- Inspectie van de vinnendikte
- Finnenbindingsonderzoek
- Rechtelijkheidscontrole
- Visueel oppervlakteonderzoek
Kwaliteit van de documenten
De beschikbare documentatie omvat:
- ASME SA179 materiaalcertificaten
- EN 10204 3.1 inspectiecertificaten
- Mechanische proefverslagen
- Verslagen van niet-destructieve tests
- Dimensionele inspectiedocumenten
Bedrijven bediend
| Industriële sector |
Typische uitrusting |
| Olie en gas |
met een vermogen van niet meer dan 50 kW |
| Petrochemische industrie |
Gaskoelers, koolwaterstofwisselaars |
| Chemische verwerking |
Warmteherstelsystemen |
| Energieopwekking |
Koelapparatuur |
| HVAC en koeling |
Condensatie-eenheden |
| Industriële productie |
Proceskoelsystemen |
Waarom ASME SA179 KL Finnebuizen kiezen?
ASME SA179 KL-vinnenbuizen bieden een betrouwbare oplossing voor luchtgekoelde warmtewisselaars dieefficiënte warmteoverdracht, veilige vinnenbevestiging en zuinige werkingDe combinatie van een kwalitatief hoogwaardige naadloze koolstofstaalbuis en mechanisch vergrendelde aluminiumvinnen levert stabiele prestaties in veeleisende industriële omgevingen.
Met een uitstekende fabricage, bewezen warmteoverdraagbaarheid en brede toepassingsflexibiliteit blijven KL-slangen een voorkeur voor ingenieurs dieluchtkoelers, condensatoren en industriële warmtewisselaars.
