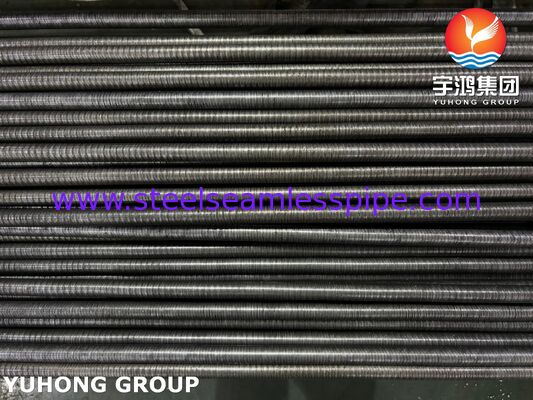

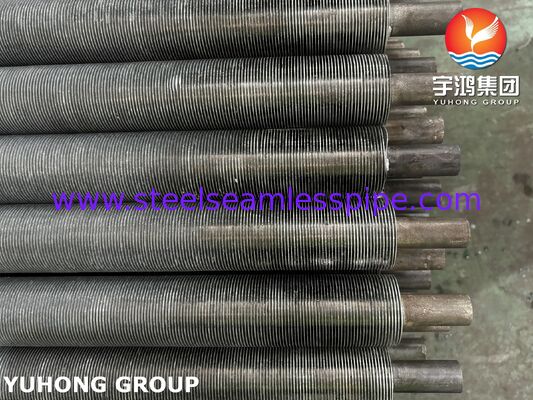

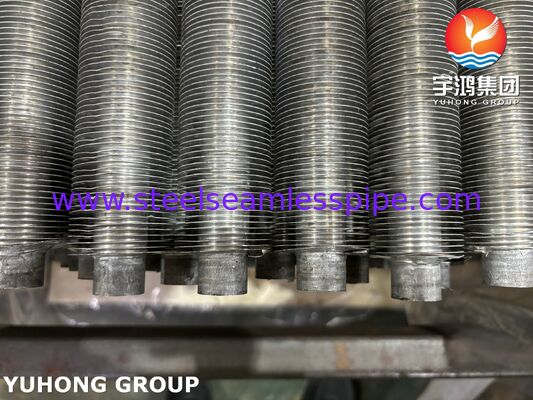

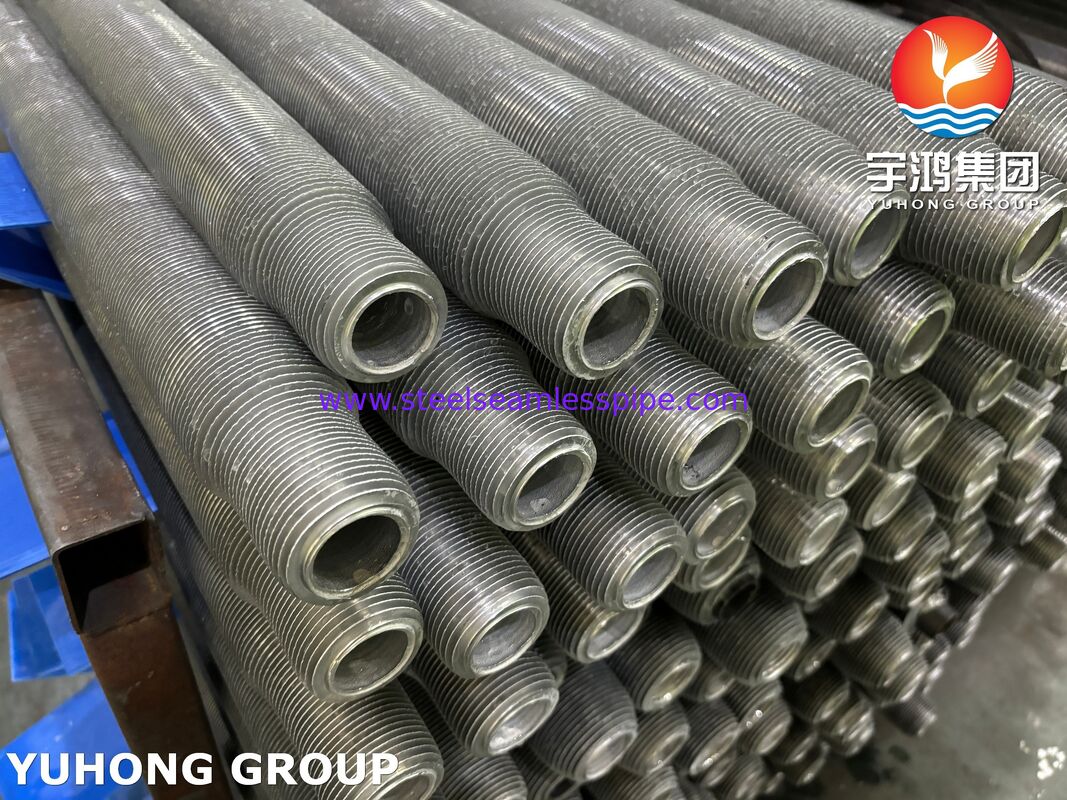

Extrudeerbare schalenbuizen voor luchtgekoelde condensatoren (ASTM A192 + aluminium 1060)
Productoverzicht
Extrudeerbare vinnenbuizen voor luchtgekoelde condensatorenzijn hoogwaardige warmteoverdrachtcomponenten die zijn ontworpen voor veeleisende koelingstoepassingen waarbij betrouwbare thermische prestaties, corrosiebestendigheid en een lange levensduur vereist zijn.Vervaardigd met een hoogwaardigeASTM A192 basisbuis van koolstofstaalenAluminium 1060 buitenste vinmateriaal, deze buizen bieden een uitstekende warmte-uitwisselingscapaciteit voormet luchtgekoelde condensatoren (ACC), koelsystemen voor energiecentrales, petrochemische installaties, raffinaderijen en industriële warmterugwinningsapparatuur.
Het extrusieproductieproces vormt een integrale aluminiumvinnenstructuur rond de stalen buis, waardoor een sterke mechanische band tussen de vinnen en de buis ontstaat.In vergelijking met traditionele omwikkelde of gelaste vinnenbuizen, extrudeerde vinnenbuizen bieden een verbeterde contactstabiliteit, een verbeterde corrosiebescherming en een superieure weerstand tegen trillingen en thermische cyclussen.
De combinatie van ASTM A192 koolstofstaalbuizen en aluminium 1060 vinnen biedt een optimale balans tussen mechanische sterkte, thermische geleidbaarheid en zuinige werking,met een vermogen van meer dan 50 W,.
Belangrijkste kenmerken en voordelen
1. Integral Extruded Fin Structure
De aluminiumvler wordt mechanisch op het buitenoppervlak van de stalen buis geextrudeerd, zodat:
- Hoge contactdruk van de vinnen naar de buizen
- Verminderde thermische contactweerstand
- Efficiëntie van de warmteoverdracht op lange termijn
- Uitstekende weerstand tegen trillingen en thermische uitbreiding
2Uitstekende corrosiebescherming
Tijdens de extrusie vormt aluminium een continue beschermende laag rond het buisoppervlak.het helpen beschermen van de koolstofstaalbuis tegen atmosferische corrosie en het verbeteren van de betrouwbaarheid van de bediening bij installaties in de buitenlucht.
3. Hoge warmteoverdracht
Aluminium 1060 biedt een uitstekende thermische geleidbaarheid, waardoor een efficiënte warmteafvoer in luchtgekoelde condensatoren mogelijk is, terwijl de lichte constructie wordt gehandhaafd.
4. Geschikt voor ruwe werkomgevingen
Extrudeerbuizen met vinnen worden gewoonlijk toegepast in:
- Elektriciteitscentrales
- Olie- en gasverwerkingsinstallaties
- Raffinaderijen
- Petrochemische installaties
- Compressiecentrales voor aardgas
- Grote industriële koelsystemen
Typische toepassingen
Aircooled condensators (ACC)
Extrudeerbare vinnenbuizen worden veel gebruikt in ACC-systemen voor:
- Stoomcondensatie in warmtecentrales
- Systemen voor terugwinning van afvalwarmte
- Industriële koeling
- Kraftwerken met gecombineerde cyclus
Warmtewisselaars
Geschikt voor:
- warmtewisselaars met schelp en buis
- condensatorbundels
- Koelmodules
- Verwerkingsluchtkoelers
Energie- en petrochemische industrie
De meest voorkomende toepassingen zijn:
- met een vermogen van niet meer dan 50 W
- Koelsystemen voor raffinaderijen
- Verwarmingsapparaten voor chemische processen
- Gascompressie-koeleenheden
Standaard specificaties
| Artikel 1 |
Specificatie |
| Productnaam |
met een breedte van niet meer dan 50 mm |
| Toepassing |
Met luchtgekoelde condensatoren / met luchtgekoelde warmtewisselaars |
| Basisbuismateriaal |
ASTM A192 koolstofstaal |
| Vinnenmateriaal |
Aluminium 1060 |
| Vervaardigingsmethode |
Aluminium-extrusievorming |
| Type buis |
met een breedte van niet meer dan 50 mm |
| Vinnentype |
met een breedte van niet meer dan 50 mm |
| Oppervlakteconditie |
Vervaardiging afwerking / aangepaste behandeling |
| Standaardlengte |
6,000 mm / 12.000 mm (op maat gemaakte lengtes beschikbaar) |
Gemene grootte
De volgende afmetingen worden gewoonlijk geproduceerd voor luchtgekoelde condensatortoepassingen:
Afmetingen van de basisbuis
| Parameter |
Typisch bereik |
| Buitentijdsdiameter |
19.05 mm 38.10 mm |
| Wanddikte |
1.65 mm 3.50 mm |
| Lange buizen |
3,000 mm ️ 15.000 mm |
De meest voorkomende maten zijn:
- 25.4 × 2,11 mm
- 310,75 × 2,11 mm
- 38.1 × 2,77 mm
Extrudeerde vinnen afmetingen
| Parameter |
Typisch bereik |
| Vinnen buitendiameter |
40 mm ️ 80 mm |
| Vinnenhoogte |
8 mm 22 mm |
| Vinnendikte |
0.3 mm 0.6 mm |
| Vinnendichtheid |
394 630 vinnen/meter |
(Aangepaste afmetingen kunnen worden vervaardigd volgens de tekeningen van de klant en de eisen van het thermisch ontwerp.)
Materialspecificaties
ASTM A192 basisbuis van koolstofstaal
ASTM A192 is een naadloze ketel en warmtewisselaarbuis van koolstofstaal die veel wordt gebruikt voor warmteoverdracht bij hoge temperatuur en druk.
Chemische samenstelling (typisch)
| Elementen |
Maximaal / vereiste |
| Carbon (C) |
≤ 0,06·0,18% |
| Manganese (Mn) |
0.27 ∙ 0,63% |
| Phosphorus (P) |
≤ 0,035% |
| Zwavel (S) |
≤ 0,035% |
| Silicon (Si) |
≤ 0,25% |
Mechanische eigenschappen van ASTM A192 buis
| Vastgoed |
Verplichting |
| Treksterkte |
≥ 325 MPa |
| Kracht van de opbrengst |
≥ 180 MPa |
| Verlenging |
≥ 35% |
Aluminium 1060 Fin materiaal
Aluminium 1060 is een commercieel zuivere aluminiumlegering met uitstekende warmtegeleidbaarheid en corrosiebestendigheid.
Chemische samenstelling (typisch)
| Elementen |
Inhoud |
| Aluminium (Al) |
≥ 99,60% |
| Silicon (Si) |
≤ 0,25% |
| IJzer (Fe) |
≤ 0,35% |
| Koperen (Cu) |
≤ 0,05% |
| Manganese (Mn) |
≤ 0,03% |
| Magnesium (Mg) |
≤ 0,03% |
| Zink (Zn) |
≤ 0,05% |
Mechanische eigenschappen van aluminium 1060
| Vastgoed |
Typische waarde |
| Treksterkte |
75 ∼ 135 MPa |
| Kracht van de opbrengst |
20 ̊95 MPa |
| Verlenging |
2045% |
| Warmtegeleidbaarheid |
Ongeveer 230 W/m·K |
Vervaardigingsproces
Het productieproces omvat:
- Voorbereiding van naadloze buizen volgens ASTM A192
- Oppervlakte schoonmaken
- Afmetingscontrole
- Aluminium-extrusievorming
- Installatie van aluminiumhuls
- koud-extrusieproces
- Vorming van integrale vinnen
- Vinnenvorming en kalibratie
- Beheersing van de vinhoogte
- Aanpassing van de vleugelhoogte
- Afwerking van het oppervlak
- Eindinspectie
- Dimensionele verificatie
- Drukonderzoek
- Kwaliteitscontrole van de prestaties
Inspectie- en testmethoden
Om een betrouwbare werking in luchtgekoelde condensatorsystemen te garanderen, worden de geextrudeerde vinnenbuizen strikt gecontroleerd.
Inspectie van de basisbuis
Chemische analyse
- Optische emissie spectroscopie (OES)
- Verificatie volgens ASTM A192
Dimensionele inspectie
- Bepaling van de buitendiameter
- Beoordeling van de wanddikte
- Verificatie van de lengte
- Rechtelijkheidscontrole
Mechanische tests
Omvat:
- Trekproef
- Verificatie van de sterkte van de uitslag
- Verlengproef
- Hardheidstesten
Niet-destructieve test (NDT)
Gemeenschappelijke methoden:
- Eddy-stroomonderzoek
- Ultrasone testen
- Hydrostatische drukonderzoek
Afgeronde inspectie van de fijnbuis
Kwaliteitsinspectie
Onder de gecontroleerde parameters vallen:
- Vinnenhoogte
- Vinnendikte
- Vinnenpijl
- Finnendiameter
- Voorwaarde van het vinnenoppervlak
Test van de integriteit van obligaties
Uitgevoerd om te verifiëren:
- Mechanische bindsterkte van buisvinnen
- Betrouwbaarheid van het contact
- Weerstand tegen thermische uitbreidingscycli
Drukonderzoek
Hydrostatische of pneumatische tests kunnen worden uitgevoerd volgens de specificaties van de klant en de eisen van het project.
Waarom kiezen voor ASTM A192 + Aluminium 1060 Extrudeerbare Vinnige Buizen?
- Hoge thermische efficiëntie voor condensatortoepassingen met luchtkoeling
- Sterke mechanische band tussen buis en vin
- Uitstekende corrosiebestendigheid van aluminium
- Lichte warmtewisselaar constructie
- Lange levensduur onder buitenomstandigheden
- Geschikt voor industriële koelsystemen met een groot volume
