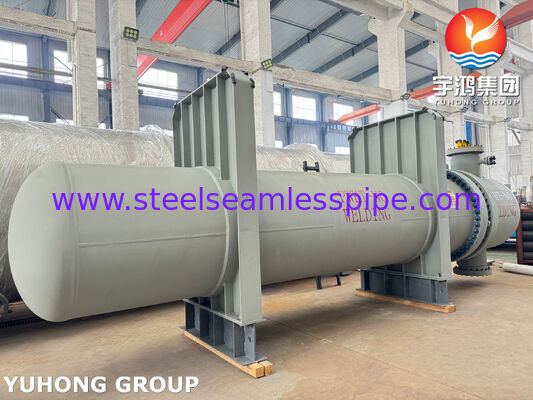

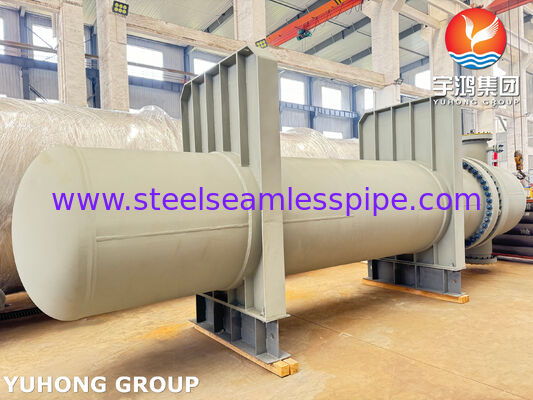

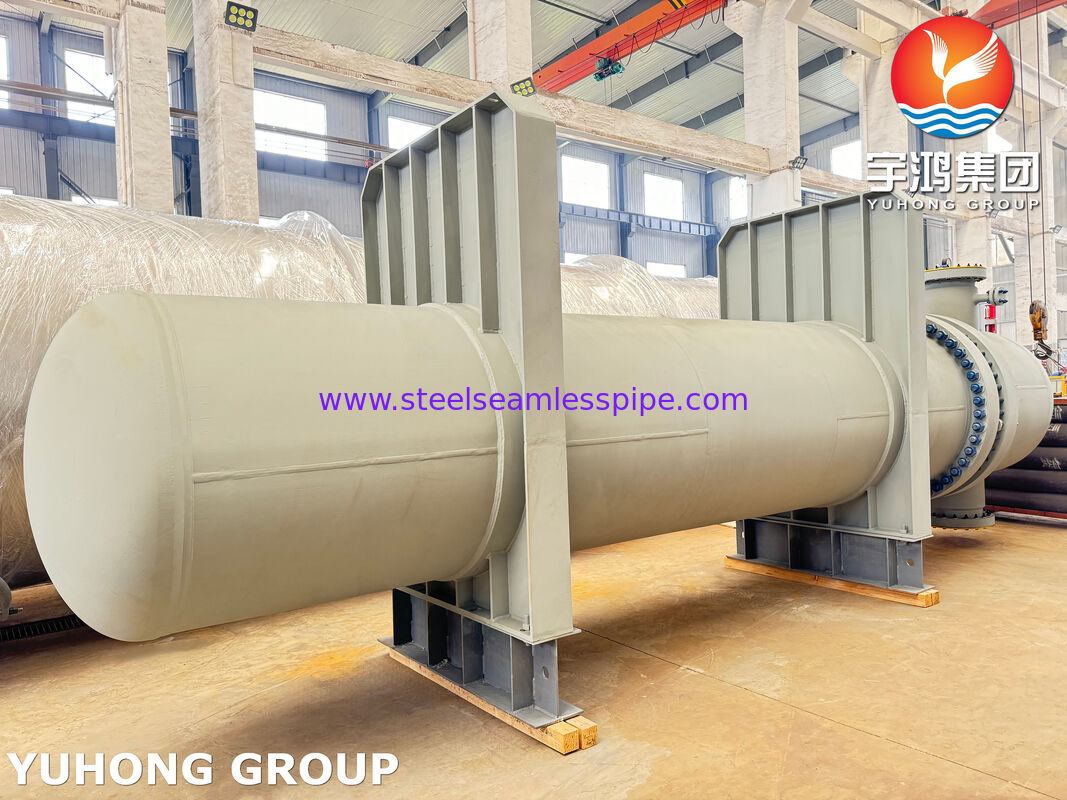

TEMA Type BEM 1108 Buizen Monel 400 Vaste buizenplaat Schel en Buizenwarmtewisselaar

Productdetails:

Plaats van herkomst:	China, Korea
Merknaam:	YUHONG
Certificering:	TEMA Class R / ASME Section VIII Division 1
Modelnummer:	TEMA Type BEM verticale shell-and-tube-warmtewisselaar

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1set
Prijs:	USD 50,000 - USD 1,000,000 PER SET
Verpakking Details:	Standaard houten kratten of op maat gemaakte verpakkingen op basis van de eisen van de klant.
Levertijd:	60-90 dagen
Betalingscondities:	T/T, D/P, D/A, L/C, Western Union
Levering vermogen:	500 sets/maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (350)

Roestvrij staal Naadloze Buis (343)

Duplexroestvrij staalpijp (137)

Duplexroestvrij staalbuis (39)

Naaldbuis (171)

Vinnenbuis (745)

warmtewisselaar (38)

warmtewisselaarbuis (476)

Warmtewisselaarbuisbundel (54)

Warmtewisselaar Tubesheet (129)

warmtewisselaarschot (39)

Luchtkoeler (14)

Drukvat (4)

roestvrij staal gelaste pijp (62)

Roestvrij staal Gelaste Buis (134)

De Pijp van de nikkellegering (276)

De Buis van de nikkellegering (108)

De Buis van de koperlegering (258)

De Buis van het legeringsstaal (222)

Titaniumbuis (22)

heldere ontharde buis (166)

Boilerbuis (162)

staalmontage (876)

Staalflens (680)

Andere (412)

Bekledingsonderdelen (9)

Gedetailleerde productomschrijving

Uitrustingstype:	Shell- en buiswarmtewisselaar	Ontwerpcode en standaard:	ASME Sectie VIII Div. 1, TEMA-klasse R, NACE MR0175 / ISO 15156
Materiaal van de schaal:	ASME SA-516 Gr. 70 N (genormaliseerd) / ASME SA-106 Gr. B	Buismateriaal:	ASME SA-179 Naadloos koudgetrokken / ASME SA-213 TP316L
Materiaal van het buisblad:	ASME SA-350 LF2 Kl. 1 / ASME SA-105 / ASME SA-266	Kanaal / kopmateriaal:	ASME SA-516 Gr. 70 N
Boutmateriaal:	ASME SA-193 Gr. B7 (noppen) & ASME SA-194 Gr. 2H (zware zeskantmoeren)
Markeren:	Monel 400-warmtewisselaar met schelp en buis , TEMA-type BEM-warmtewisselaar , vaste buisplaatwarmtewisselaar

TEMA Type BEM 1108 Buizen Monel 400 Vaste buizenplaat Schel en Buizenwarmtewisselaar

Deze eenheid is een industriële schelp en buis.warmtewisselaar(ook aangeduid als eenteamwarmtewisselaarHet interieur is ontworpen in strikte overeenstemming met ASME Section VIII Div. 1 en TEMA Class R normen.met vinnen van buisbundelsontworpen om te worden geïnstalleerd in de OVHD-condensator van de stabilisator van de ruwe distillatie-eenheid (Tag nr. W-04A/B).Het mechanische ontwerp is ontworpen voor ernstige corrosieve condensatieomgevingen met waterige chloride en zure koolwaterstoffen.

Component & ASME materiaal specificaties

Naam van het onderdeel	Tekening ref.	ASME-materiaalspecificatie	Afmetingen en technische parameters
Tubeblaad	E2-1566	ASME SB-127 UNS N04400 (Monel 400)	OD Ø1170 mm, Dikte 63,5 mm, 8x M12 Gekapte gaten
Verzamelpakket	E1-9277	ASME SB-163 UNS N04400 (Monel 400)	1108-buismet vinnen van buisbundels, Diepte Uitbreiding 40,5/60,5 mm
Schelpvat	E1-9311	ASME SA-516 Gr. 70 + SB-127 bekleed	Carbon Steel Base Plate met Monel 400 interne bekledingslaag

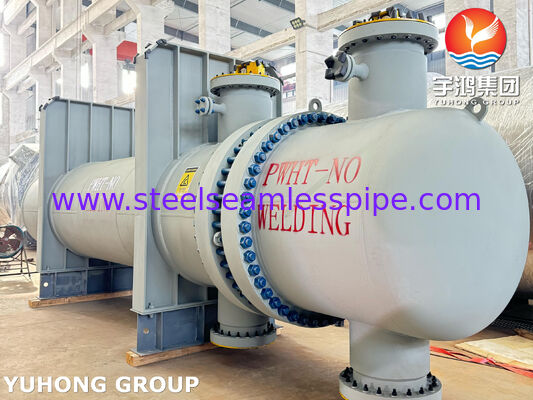

Kanal / hoofd	E1-9311	ASME SA-516 Gr. 70 + SB-127 Overlay	Dual-pass-kanaalkop met sproeiers N1 (18"-150) en N2 (6"-150)
Afdichtingspakking	E1-9311 Notitie 2	Monel 400 / uitgebreid grafiet	Solid Monel 400 Serrated Metal Core met tweezijdige grafietlagen
Flangen voor sproeiers	E1-9311	ASME SA-105 / SA-106 Gr. B / Monel 400	N1-N4 Flanged Connection ANSI B16.5N5-N11 NPT 6000# Koppelingen

Technische specificaties en procestechniek

Precision Tube Expansion ProcedureDemet vinnen van buisbundelsDe splijtbuis is bevestigd in de Monel 400-buisplaat met behulp van een dubbel-diepte koppel uitbreidingsproces (Depth Expansion bij 40,5 mm en 60,5 mm).
Corrosiebestendige bekleding en metallurgie: Alle natte oppervlakken van de schelp en drukhoudende koppen die aan corrosieve dampen worden blootgesteld, maken gebruik van ASME SB-127 UNS N04400 (Monel 400) vaste of beklede materialen.
Stroomverdeling en positionering van de buffer: Geïntegreerd met zware slagbeschermingsplaten en transversale bufferplaten, waarbij een gelijkmatige buisondersteuningsruimte van 750 mm en 753 mm wordt gehandhaafd.

Kwaliteitsborging en QA/QC-specificatie

Hydrostatische en pneumatische tests: De drukproeven aan de schelpzijde en aan de buiszijde worden onafhankelijk uitgevoerd overeenkomstig de voorschriften van ASME-sectie VIII Div. 1.
Niet-destructieve analyse (NDE): 100% radiografisch onderzoek (RT) toegepast op alle volledig doordringende naadgesweisde naadjes; 100% vloeistofpenetratentonderzoek (PT) toegepast op buisplaat-naar-buis uitgebreide/gesweisde verbindingen.
Oppervlaktecoating en afwerking: Structurele externe koolstofstaalcomponenten worden onderworpen aan Hot Dip Galvanisatie; de uiteindelijke coating bestaat uit Grafiet + AISI 316 / Power Graf 3 Premium hoge temperatuur beschermende afwerking.

Specificaties voor internationale logistiek en scheepvaart

Opheffen en hanteren van bevestigingen: gepland voor verwijdering en afsluiting van de stekker na installatie in dewarmtewisselaarSchelp.
Bescherming tegen flenzen: Alle ANSI B16.5 verhoogde voorzijdeflenzen en vrouwelijke NPT-koppelingen zijn voorzien van zware plastic dekkingsplaten en roesthemende doppen voor zeevracht en exportvervoer.

- Ik weet het niet. TEMA Type BEM 1108 Buizen Monel 400 Vaste buizenplaat Schel en Buizenwarmtewisselaar
