TEMA Type BEM 1108 Buizen Monel 400 Vaste buizenplaat Schel en Buizenwarmtewisselaar

TEMA Type BEM 1108 Buizen Monel 400 Vaste buizenplaat Schel en Buizenwarmtewisselaar

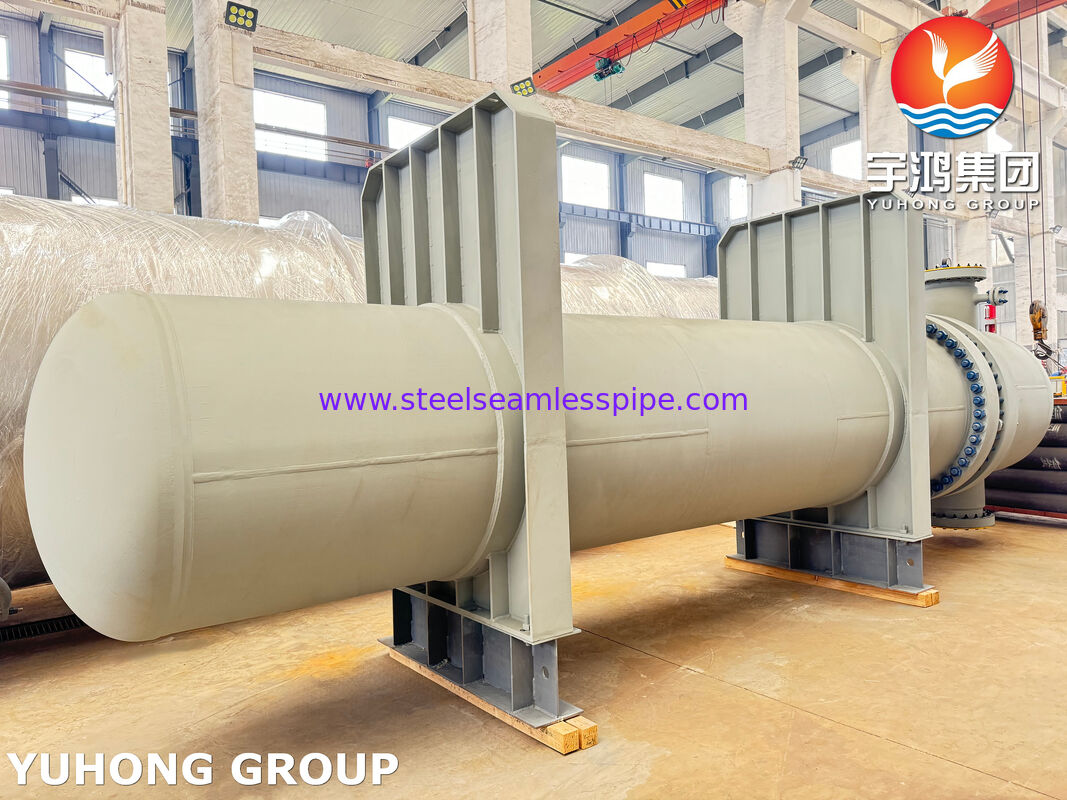

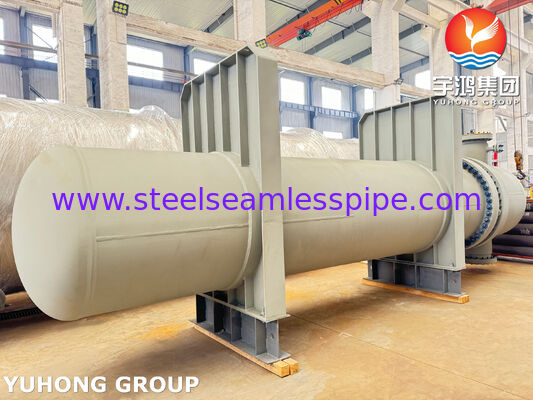

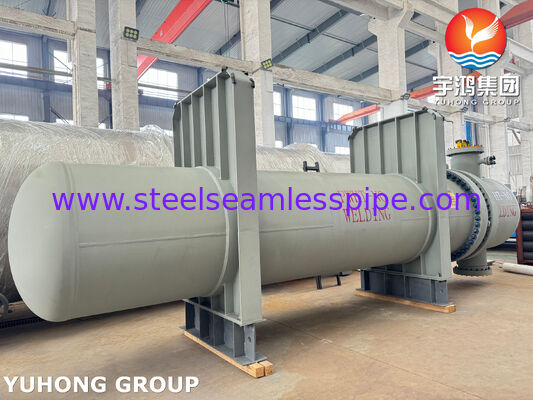

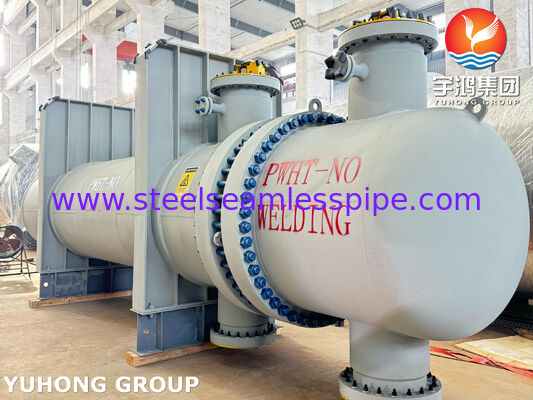

Deze eenheid is een industriële schelp en buis.warmtewisselaar(ook aangeduid als eenteamwarmtewisselaar) ontworpen in strenge overeenstemming met ASME Section VIII Div. 1 en TEMA Class R normen.De interne lay-out integreert een 1108-buis.met vinnen van buisbundelsontworpen om te worden geïnstalleerd in de OVHD-condensator van de stabilisator van de ruwe distillatie-eenheid (Tag nr. W-04A/B)Het mechanische ontwerp is geschikt voor ernstige corrosieve condensatieomgevingen met waterige chloride en zure koolwaterstoffen..

Component & ASME materiaal specificaties

Technische specificaties en procestechniek

• Precision Tube Expansion ProcedureDemet vinnen van buisbundelsis bevestigd in het Monel 400-buisplaatje met behulp van een dubbel-diepte koppelvergrotingsproces (dieptevergroting op 40,5 mm en 60,5 mm). Buis gat lay-out voldoet 20,25 mm driehoekige / vierkant toonhoogte patroon.

• Corrosiebestendige bekleding en metallurgie: Alle natte oppervlakken van de schelp en drukhoudende koppen die aan corrosieve dampen worden blootgesteld, maken gebruik van ASME SB-127 UNS N04400 (Monel 400) vaste of beklede materialen.

• Stroomverdeling en positionering van de buffer: Geïntegreerd met zware slagbeschermingsplaten en transversale bufferplaten, waarbij een gelijkmatige buisondersteuningsruimte van 750 mm en 753 mm wordt gehandhaafd.

Kwaliteitsborging en QA/QC-specificatie

• Hydrostatische en pneumatische tests: De drukproeven aan de schelpzijde en aan de buiszijde worden onafhankelijk uitgevoerd overeenkomstig de voorschriften van ASME-sectie VIII Div. 1.

• Niet-destructieve analyse (NDE): 100% radiografische test (RT) toegepast op alle volledig doordringende, met buttgesweisde naden; 100% vloeistofpenetrante test (PT) toegepast op buisplaat-tube uitgebreide/gesweisde verbindingen.

• Oppervlaktecoating en afwerking: Structurele externe koolstofstaalcomponenten worden onderworpen aan Hot Dip Galvanisatie; de uiteindelijke coating bestaat uit Grafiet + AISI 316 / Power Graf 3 Premium hoge temperatuur beschermende afwerking.

Specificaties voor internationale logistiek en scheepvaart

• Opheffen en hanteren van bevestigingen: gepland voor verwijdering en afsluiting van de stekker na installatie in dewarmtewisselaarschelp.

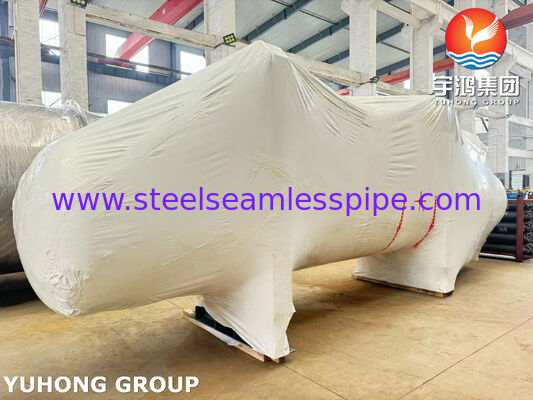

• Bescherming tegen flenzen: Alle ANSI B16.5 verhoogde voorzijdeflenzen en vrouwelijke NPT-koppelingen zijn voorzien van zware plastic dekkingsplaten en roesthemende doppen voor zeevracht en exportvervoer.
