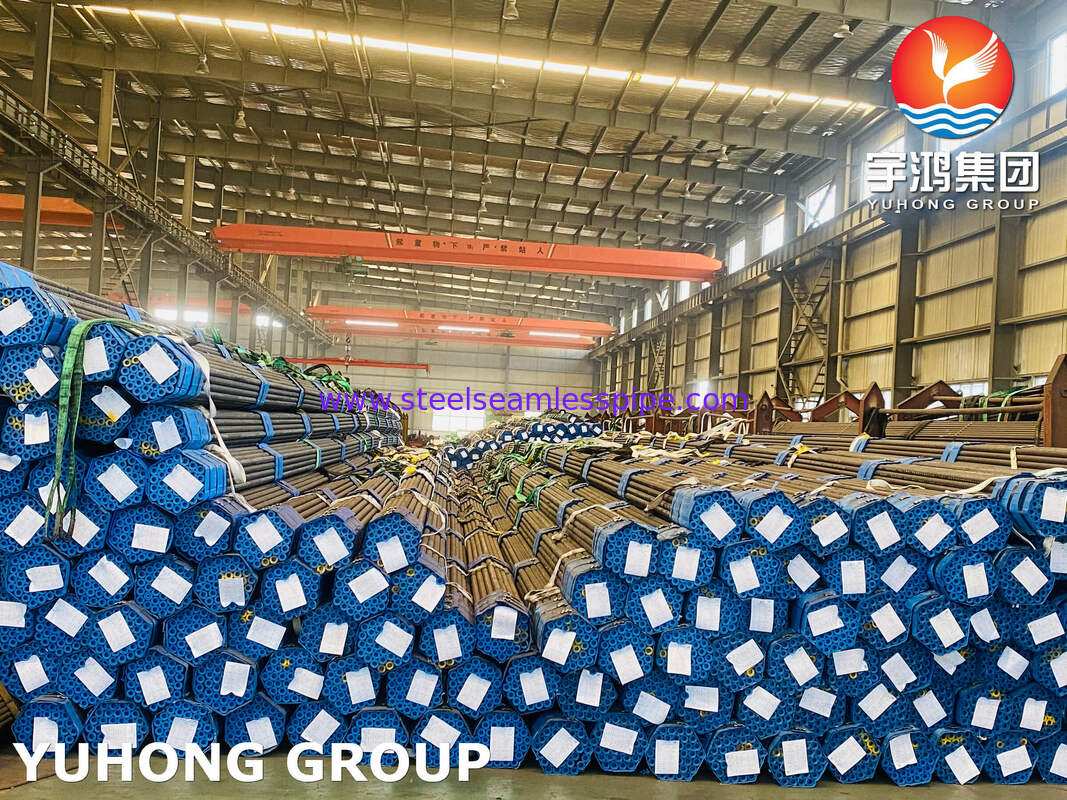

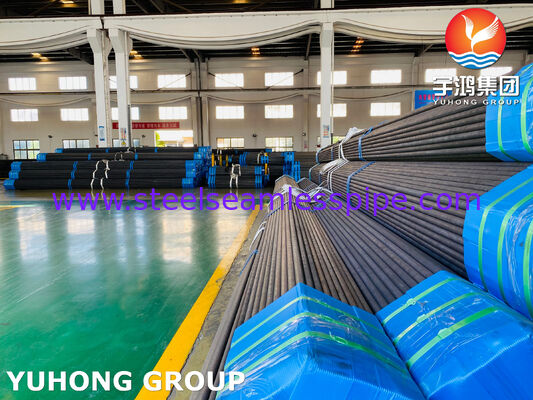

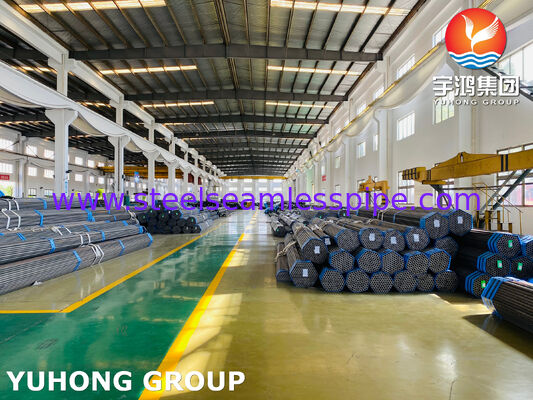

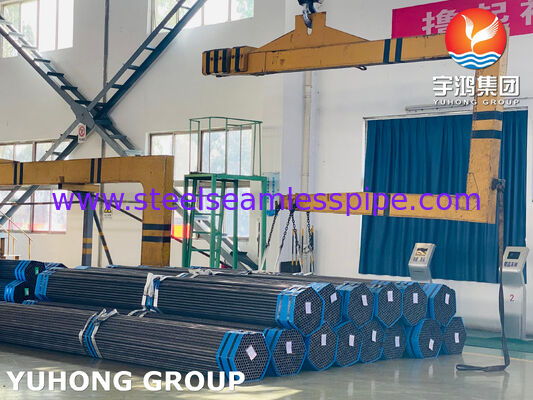

Naadloze stalen buizen 12Cr1MoVG (12Х1МФ) TU 14-3Р-55-2001, GB/T 5310 voor ketels met hoge druk en buizen voor warmtewisselaars
Yuhong Group Co., Ltd. specialiseert zich in de productie van complete sets voor warmtewisselaars, waaronder buizen, U-vormige buizen, spiraalvormige buizen, buisplaten, koppelingen en bochten. In de lijn van geleverde materialen - naadloze buizen van 12Cr1MoVG staal (Russische equivalent - 12Х1МФ), geproduceerd volgens twee normen: TU 14-3Р-55-2001 en GB/T 5310-2023. Het product is bedoeld voor werkzaamheden onder omstandigheden van hoge temperatuur en druk en wordt toegepast bij de bouw, modernisering en reparatie van ketelinstallaties, oververhitters en hogedrukbuisleidingen.
Productbeschrijving
GB/T 5310-2023 - de Chinese nationale norm, dienaadloze stalen buizen voor hogedrukketels, ingevoerd op 1 april 2024.
Het staalmerk 12Cr1MoV is een laag-gelegeerd hittebestendig staal, gelegeerd met chroom, molybdeen en vanadium. Dankzij de complexe microlegering heeft het materiaal een stabiele ferritisch-perlitische structuur, wat zorgt voor een hoge duurzaamheid (grens van duurzame sterkte bij 580°C is niet minder dan 75 MPa gedurende 100.000 uur) en weerstand tegen kruip tot 580-600°C in lucht. Carbideversterking, gevormd door vanadium, vertraagt aanzienlijk de coagulatie van de carbidenfase tijdens het gebruik, wat de weerstand tegen kruip verhoogt.
De letter «G» in de markering van het staal geeft de toewijzing aan de groep materialen aan die bedoeld zijn voor de productie van ketelcomponenten die onder druk werken. Deze markering komt overeen met Chinese normen, waaronder GB/T 5310, en komt overeen met de transcriptie van pinyin (guǎlù guǎn, Chinees: 锅炉管) - «ketelbuis».
Vergelijkende analyse
Chemische samenstelling, massapercentage,
| Element |
12Х1МФ (TU 14-3Р-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| Koolstof (C) |
0,10 – 0,15 |
0,08 – 0,15 |
| Silicium (Si) |
0,17 – 0,37 |
0,17 – 0,37 |
| Mangaan (Mn) |
0,40 – 0,70 |
0,40 – 0,70 |
| Chroom (Cr) |
0,90 – 1,20 |
0,90 – 1,20 |
| Molybdeen (Mo) |
0,25 – 0,35 |
0,25 – 0,35 |
| Vanadium (V) |
0,15 – 0,30 |
0,15 – 0,30 |
| Fosfor (P) |
≤ 0,025 |
≤ 0,025 |
| Zwavel (S) |
≤ 0,025 |
≤ 0,010 |
| Nikkel (Ni) |
≤ 0,25 |
— |
| Koper (Cu) |
≤ 0,20 |
— |
Belangrijkste conclusie: De chemische samenstelling van 12Cr1MoV en 12Х1МФ staal is praktisch identiek. Het belangrijkste verschil is het zwavelgehalte: GB/T 5310-2023 stelt strengere eisen (S ≤ 0,010% versus S ≤ 0,025% volgens TU), wat zorgt voor een hogere zuiverheid van het metaal wat betreft zwavelinsluitsels en de lasbaarheid verbetert. Bovendien, ondanks het ontbreken van directe limieten voor nikkel en koper in GB/T 5310, stellen moderne smelt- en warmtebehandelingstechnologieën in Chinese ondernemingen in staat om hun gehalte stabiel te houden op een niveau van ≤ 0,15%, wat voldoet aan de eisen van TU 14-3Р-55-2001.
Mechanische eigenschappen
Voor GB/T 5310-2023 12Cr1MoV:
:(Rₘ)voor langwerpige monsters 470 - 640 MPa
:: niet minder dan 255 MPavoor langwerpige monsters(A)
: niet minder dan 21% (voor langwerpige monsters), 19% (voor dwarsdoorsnede monsters)Hardheid: in TU 14-3Р-55-2001 is de hardheid voor 12Х1МФ staal niet gespecificeerd
: niet minder dan 40 J (voor langwerpige monsters), 27 J (voor dwarsdoorsnede monsters)Hardheid: in TU 14-3Р-55-2001 is de hardheid voor 12Х1МФ staal niet gespecificeerd
Opmerking:Treksterktegrens
(σв)
: 441 - 637 MPavoor langwerpige monsters(σ₀.₂)
: niet minder dan 274 MPavoor langwerpige monsters(δ₅)
: niet minder dan 21% (voor langwerpige monsters), 19% (voor dwarsdoorsnede monsters)Hardheid: in TU 14-3Р-55-2001 is de hardheid voor 12Х1МФ staal niet gespecificeerd
: niet minder dan 59 J/cm²(voor langwerpige monsters), 49 J/cm²(voor dwarsdoorsnede monsters)Hardheid: in TU 14-3Р-55-2001 is de hardheid voor 12Х1МФ staal niet gespecificeerd
Opmerking:
De waarden van KV₂ en KCU kunnen niet worden berekend met een algemene formule: de tests worden uitgevoerd op verschillende monsters, dus de waarden moeten afzonderlijk worden vergeleken.
- Toepassingsgebieden
- 12Cr1MoV (12Х1МФ) buizen worden toegepast in de volgende sectoren en eenheden:
Energie
: oververhitters, tussenliggende oververhitters, energiecentrales, collectoren en hoofd stoomleidingen van ketels met subkritische en superkritische druk;
- Petrochemische industrie: kookbuizen, hogetemperatuur leidingen, warmtewisselaars;
- Industriële ketels: hogedrukbuizen en componenten;
- Apparatuur voor de productie van comfortabele en milieuvriendelijke verwerking: hogedrukbuizen en hogetemperatuurmedia.
- Het bedrijf levert buizen volgens TU 14-3Р-55-2001 en GB/T 5310-2023. Op verzoek van de klant leveren wij een 3.1 certificaat volgens EN 10204. Bovendien accepteren wij inspectie door een derde partij met de uitgifte van een 3.2 certificaat - dit kan op uw verzoek worden georganiseerd.Contact
Voor het verduidelijken van technische kenmerken, het verkrijgen van een commerciële aanbieding en advies over de selectie van buizen voor uw project, kunt u contact opnemen met:
