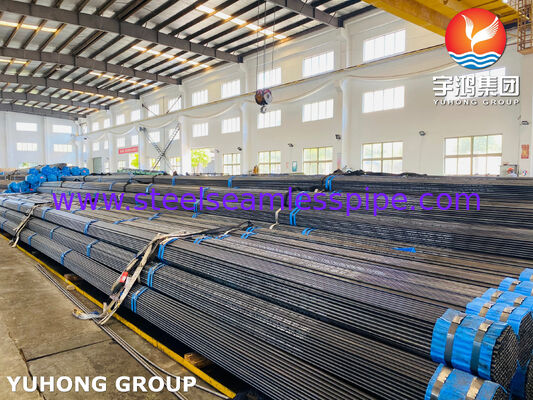

Pijp van staal 15x1M1F TU 14-3R-55-2001 voor hoge druk en hoge temperaturen
Yuhong Holding Group Co., Ltd. – gecertificeerde fabrikant van warmtewisselaars, drukvaten en koelapparatuur. In ons assortiment – mantelbuizen, U-vormige buizen, warmtewisselaarbuizen, geribde buizen, evenals accessoires: buisroosters, flenzen en andere componenten.
Productbeschrijving
Het staal 15x1M1F — een naadloze pijp van de hoogste kwaliteit, gelegeerd met chroom, molybdeen en vanadium, behoort tot de groep ketelstaalsoorten. Dankzij de uitgebalanceerde legering vormt het materiaal een stabiele ferriet-perlietstructuur met fijne carbiden, wat zorgt voor een hoge duurzaamheid en betrouwbaarheid onder omstandigheden van langdurig gebruik bij verhoogde temperaturen.
15Cr1Mo1V is het Chinese equivalent, dat voldoet aan de standaard GB/T 37618-2019.
Pijpen van staal 15x1M1F – naadloze stalen pijpen, geproduceerd volgens TU 14-3R-55-2001, zijn bedoeld voor hoogbelaste elementen van energieapparatuur en zijn berekend op langdurig gebruik bij temperaturen tot 585°C onder hoge druk.
Vergelijkende analyse - 15x1M1F&15Cr1MoV
Massapercentage van chemische elementen in het staal, %
| Element |
15x1M1F (TU 14-3R-55-2001) |
15Cr1MoV(GB/T 37618-2019) |
| Koolstof (C) |
0,11 - 0,16 |
0,13 - 0,18 |
| Silicium (Si) |
0,17 - 0,37 |
0,17 - 0,37 |
| Mangaan (Mn) |
0,60 - 0,90 |
0,80 - 1,10 |
| Chroom (Cr) |
1,10 - 1,40 |
1,20 - 1,50 |
| Molybdeen (Mo) |
0,90 - 1,10 |
0,80 - 1,10 |
| Vanadium (V) |
0,20 - 0,35 |
0,20 - 0,30 |
| Zwavel (S) |
≤ 0,025 |
* |
| Fosfor (P) |
≤ 0,025 |
* |
| Nikkel (Ni) |
≤ 0,25 |
≤ 0.30 |
| Koper (Cu) |
≤ 0,25 |
* |
* Opmerking: het gehalte aan zwavel, fosfor en koper in het staal (massapercentage), %
| Kwaliteitsklasse |
Niet-gelegeerd |
| Zwavel (S) |
Fosfor (P) |
Koper (Cu) |
| Kwaliteits |
0,030 |
0,030 |
0,30 |
| Hoge kwaliteit |
0,020 |
0,020 |
0,25 |
| Speciaal hoge kwaliteit |
0,010 |
0,020 |
0,25 |
Mechanische eigenschappen
Treksterktegrens (σb): 490 - 686 MPa
Vloeigrens (σ0,2): niet minder dan 314 MPa
Rek bij breuk (δ5): niet minder dan 18% (voor langsstukken), 16% (voor dwarsstukken)
Inslagduregheid (ψ): niet minder dan 50% (voor langsstukken), 45% (voor dwarsstukken)
Slagtaaiheid KCU: niet minder dan 49 J/cm² (voor langsstukken), 39 J/cm² (voor dwarsstukken)
Kwaliteitscontrole en testen
Elke partij buizen ondergaat verplichte tests die de naleving van de eisen van TU en GOST bevestigen:
| Testtype |
Beschrijving |
| Hydraulische test |
Druktest, die de werkdruk overschrijdt, in overeenstemming met de eisen van TU 14-3R-55-2001 |
| Mechanische tests |
Bepaling van de treksterkte, vloeigrens, relatieve verlenging en slagtaaiheid bij kamertemperatuur |
| Metallografische controle |
Microstructuurcontrole – afwezigheid van scheuren en perliet |
| Niet-destructieve controle |
Ultrasone (UZK) en wervelstroomcontrole van de metaaldichtheid |
| Destructieve controle |
Tests op rek, impactbuiging, krimp en breuk |
| Chemische analyse |
Verificatie van de chemische samenstelling van het staal |
Toepassingsgebieden
Pijpen van staal 15x1M1F worden voornamelijk gebruikt in de meest belaste elementen van energiecentrales:
- Stoom- en heetwaterleidingenwarmtekrachtcentrales (TKES)
- Stoomoververhitters van ketelshoge en superkritische druk
- Stoomleidingen en collectoren van installatieshoge druk, langdurig werkend bij temperaturen tot +585°C
- Apparatuur en leidingenatoomcentrales (AC)
- Ketelinstallatiesen technologische leidingen
Staal 15x1M1F wordt gebruikt voor de productie van naadloze koudvervormde, warmvervormde, heetvervormde, inclusief heetgeperste en heetgewalste gereduceerde buizen.
Veelgestelde vragen (FAQ)
Vraag: Welke normen regelen de productie van pijpen van staal 15x1M1F?
Antwoord: Belangrijkste normatieve documenten: TU 14-3R-55-2001 (Naadloze stalen buizen voor stoomketels en leidingen), GOST 8479 (Deklagen van constructie-chroom-molybdeen en gelegeerd staal).
Vraag: Tot welke temperatuur kunnen 15x1M1F buizen worden gebruikt?
Antwoord: Maximale werktemperatuur – tot +585°C. Stoomleidingen en collectoren van dit staal werken bij temperaturen van 570-575°C gedurende een lange gebruiksperiode.
Vraag: Wat zijn de buitenlandse equivalenten van 15x1M1F staal?
Antwoord: Chinese equivalent – GB/T 37618 15Cr1MoV (15Cr1Mo1V). Duitse equivalent – DIN 17211 15CrMoV5-9 (W.Nr. 1.8521).
Vraag: Welk type thermische behandeling wordt toegepast voor 15x1M1F buizen?
Antwoord: Normaliseren bij 970–1070°C, gevolgd door ontlaten bij 730–760°C met een retentie van niet minder dan 10 uur, koelen in lucht.
Vraag: Wordt er een inkomende kwaliteitscontrole uitgevoerd op de geleverde buizen?
Antwoord: Ja. Elke partij ondergaat inkomende controle van de chemische samenstelling, mechanische tests (treksterkte, slagtaaiheid), niet-destructieve controle (ultrasone en wervelstroomcontrole van de metaaldichtheid), evenals hydraulische tests.
