Productoverzicht

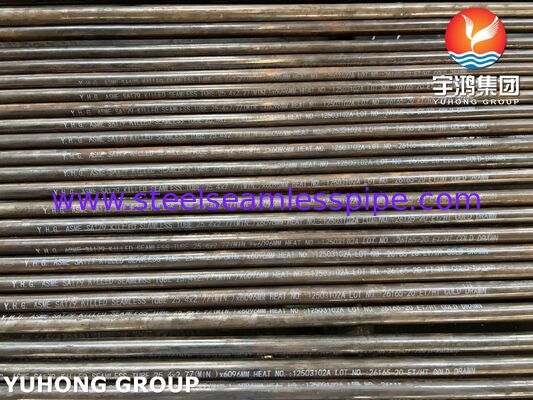

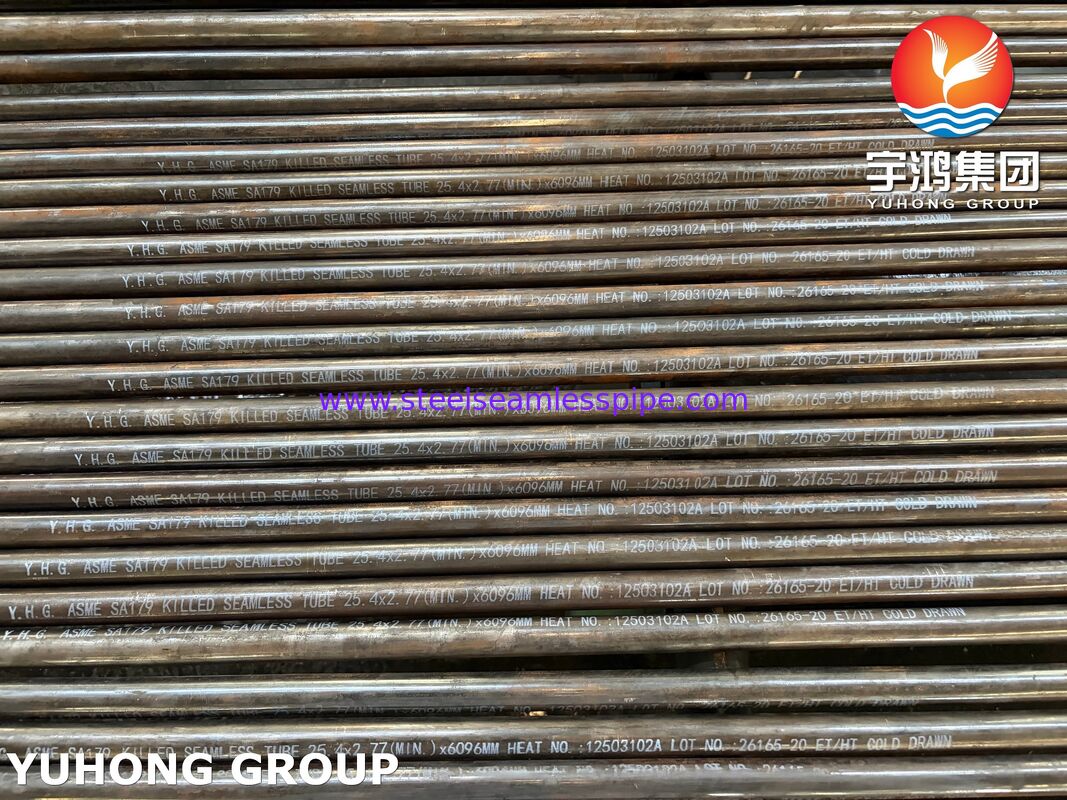

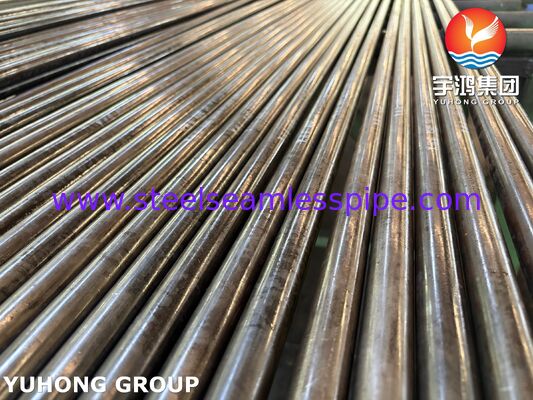

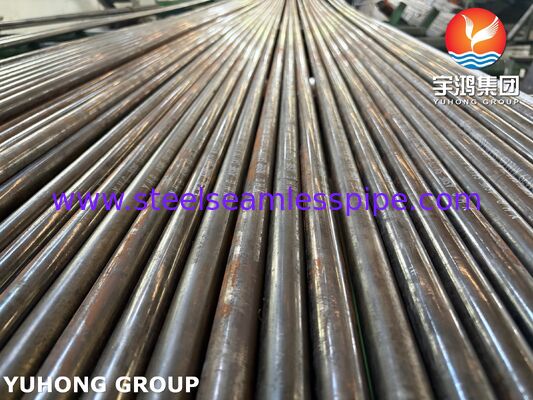

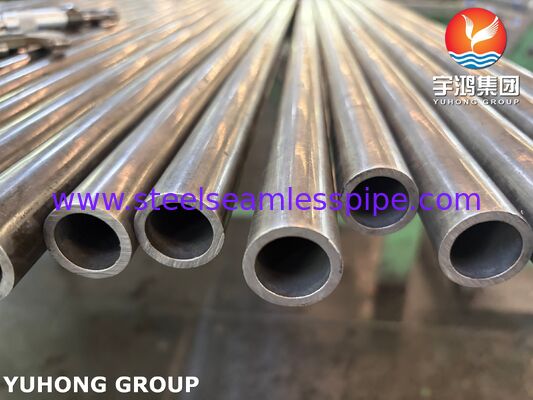

ASME SA179 / ASTM A179 naadloos buisje van gesneuveld koolstofstaalis een warmtewisselaar en condensatorbuis van koolstofarme staal die is vervaardigd voor toepassingen die een naadloze constructie en een gecontroleerde chemische samenstelling vereisen,en gespecificeerde mechanische en dimensionale eigenschappen.
SA179/A179 dekselsnaadloze koudgetrokken koolstofarme stalen buizenvoor buisvormige warmtewisselaars, condensatoren en soortgelijke warmteoverdrachtapparatuur.
Degesmolten staalDe aanduiding geeft aan dat het staal tijdens de staalproductie wordt gedeaxideerd, meestal met silicium en/of aluminium.geveegde moet worden behandeld als een materiaal/staalproductie-toestand in plaats van als een aparte ASTM-klasse.
De buizen kunnen worden geleverd in op maat gemaakte buitendiameter, wanddikte en lengte volgens de toepasselijke specificatie en aankooporder.
Productspecificaties
| Artikel 1 |
Specificatie |
| Producten |
Geveegde koolstofstaal naadloze buis |
| Standaard |
ASME SA179 / ASTM A179 |
| Graad |
SA179 / A179 |
| Materiaal |
Laagkoolstofstaal |
| Type staal |
Vernietigd staal |
| Vervaardiging |
Naadloos, koud getrokken |
| Toepassing |
Warmtewisselaar, condensator |
| Buitentijdsdiameter |
1/8" ′′ 3" [3,2 ′′ 76,2 mm] |
| Wanddikte |
Volgens ASTM A179 |
| Lange |
Op maat |
| Oppervlakte |
Koud getrokken / indien nodig |
| Warmtebehandeling |
Volgens ASTM A179 |
| Einde Einde |
Gewone eindjes / aangepast |
| Beproeving |
Elektriciteitstest ten opzichte van trekkracht, hardheid, platte, vlammende, hydrostatische of niet-destructieve test |
| Certificering |
EN 10204 3.1 MTC, indien vereist |
ASTM A179 specificeert naadloze koudgetrokken koolstofarme stalen buizen en bevat eisen voor chemische analyse, hardheid, plattelijking, flaring,flenstesten en hydrostatische of niet-destructieve elektrische testen.
Chemische samenstelling
ASTM A179 / ASME SA179 Chemische samenstelling
| Elementen |
Verplichting |
| Carbon (C) |
00,06 ‰ 0,18% |
| Manganese (Mn) |
0.27 ∙ 0,63% |
| Phosphorus (P) |
≤ 0,035% |
| Zwavel (S) |
≤ 0,035% |
De exacte chemische eisen moeten altijd worden gecontroleerd aan de hand van de ASTM A179/ASME SA179-uitgave die in de bestelling is vermeld.
Mechanische eigenschappen
ASTM A179 Mechanische eisen
| Vastgoed |
Verplichting |
| Treksterkte |
≥ 325 MPa |
| Kracht van de opbrengst |
≥ 180 MPa |
| Verlenging |
≥ 35% |
| Hardheid |
Volgens ASTM A179 |
De mechanische eigenschappen zijn gespecificeerd voor de eindbuis en moeten worden gecontroleerd aan de hand van de toepasselijke inspectie- en materiaalcertificeringsdocumenten.
Vervaardigingsproces
SA179 Vervaardiging van naadloze buis
Steelmaking → Billet Preparation → Heating → Piercing → Hot Rolling → Cold Drawing → Heat Treatment → Straightening → Cutting → Surface Inspection → Dimensional Inspection → Testing → Final Inspection → Packing
Koud trekken is een belangrijk onderdeel van de productdefinitie van SA179 en zorgt ervoor dat de eindbuis een gecontroleerde buitendiameter, wanddikte en oppervlakteconditie heeft.
Voor warmtewisselaars en condensatortoepassingen is dimensiebeheersing bijzonder belangrijk omdat de buizen in buisplaten of buisbundels zijn geïnstalleerd.
Afmetingen van buizen
SA179-buizen kunnen worden geleverd in verschillende buitendiameters en wanddiktes volgens ASTM A179-vereisten en projectspecificaties.
Typische aanpassingen omvatten:
- Buitentijdsdiameter
- Wanddikte
- Lange buizen
- Rechtheid
- Einde Einde
- Oppervlakteconditie
- Voorschriften voor een buisbundel
- Speciale dimensie-toleranties
Voor op maat gemaakte bestellingen moeten de definitieve afmetingen worden bevestigd volgens het ontwerp van de buisplaat, de tekening van de warmtewisselaar of de aankoopspecificatie van de klant.
Toepassingen
Warmtewisselaars
ASME SA179-buizen worden gewoonlijk gebruikt als warmteoverdrachtbuizen in:
- warmtewisselaars met schelp en buis
- industriële warmtewisselaars
- Processwarmtewisselaars
- Verwarmingsapparatuur
- Tubulaire warmteoverdrachtapparatuur
condensatoren
Typische condensatortoepassingen zijn:
- industriële condensatoren
- Stoomcondensatiesystemen
- Koelapparatuur
- met een breedte van niet meer dan 50 mm
Verwerkingsapparatuur
De buizen kunnen ook worden gebruikt in apparatuur waarvoor naadloze warmteoverdrachtbuizen van koolstofarme staal nodig zijn, onder voorbehoud van de toepasselijke servicevoorwaarden en projectspecificaties.
Inspectie en testen
Elke SA179-buis kan worden geïnspecteerd volgens ASTM A179/ASME SA179 en de eisen van de bestelling.
Chemische inspectie
- Warmtechemische analyse
- Productanalyse, indien vereist
- PMI, indien gespecificeerd
Mechanische tests
- Trekproef
- Verificatie van de opbrengststerkte
- Verlenging
- Hardheidstest
Proefbuis
- Vlakteproef
- Flaringtest
- Hydrostatische test
- Niet-destructieve elektrische test
Dimensionele inspectie
- Buitentijdsdiameter
- Wanddikte
- Lange
- Rechtheid
- Oppervlakteconditie
Documentatie
- Certificaat voor materiaalonderzoek
- Traceerbaarheid van het warmtecijfer
- EN 10204 3.1 Certificaat
- Inspectieverslag
- Dimensionele verslagen
- NDT-verslag, indien vereist
Oppervlakte en afwerking
Oppervlakte
Afhankelijk van de productie- en klantvereisten kunnen SA179-buizen worden geleverd met:
- Koud getrokken oppervlak
- Helder oppervlak
- Gewassen oppervlak
- Gepickt oppervlak, indien gespecificeerd
Einde Einde
- Eenvoudige eindpunten
- Snijpunten
- Eindkappen
- Persoonlijke eindvoorbereiding
De eindconditie kan worden gespecificeerd volgens de fabricagevereisten van de warmtewisselaar of condensator.
Kwaliteitscontrole
De kwaliteitscontrole voor SA179-buizen richt zich op de identificatie van het materiaal, de dimensionale nauwkeurigheid, de mechanische eigenschappen en de integriteit van de buizen.
Het productie- en inspectieproces kan omvatten:
Raw Material Inspection → Heat Number Verification → Chemical Analysis → Cold Drawing → Heat Treatment → Dimensional Inspection → Mechanical Testing → Flattening/Flaring Test → Hydrostatic or ET Testing → Visual Inspection → Final Documentation
