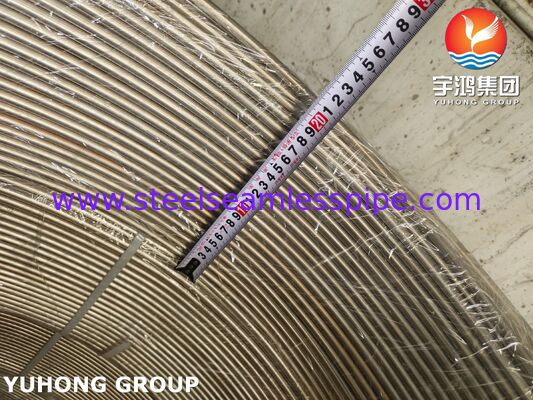

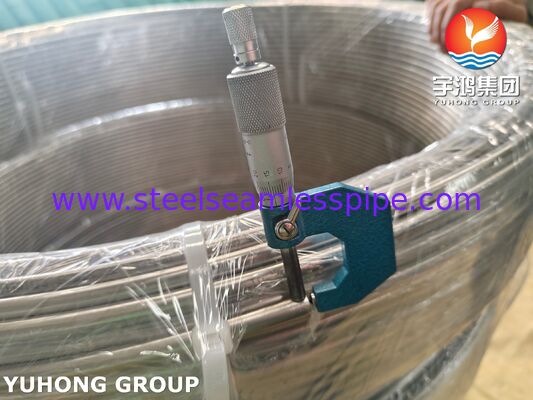

ASTM A269 TP316L naadloos spoelbuis van roestvrij staal
ASTM A269 TP316L naadloos spoelbuis van roestvrij staalis vervaardigd van austenitisch roestvrij staal van de kwaliteit TP316L en wordt geleverd in een doorlopende gewikkelde vorm voor toepassingen waarvoor gecontroleerde buisdimensies vereist zijn,corrosiebestendig roestvrij staalmateriaal en compacte warmteoverdracht- of procesleidingen.
ASTM A269/A269M omvat naadloze en gelaste austenitische roestvrijstalen buizen met nominale wanddikte voor algemene corrosiebestendigheid en gebruik bij lage of hoge temperaturen.UNS S31603De norm specificeert ook eisen voor chemische samenstelling, warmtebehandeling, mechanische tests, hardheid en niet-destructieve elektrische of hydrostatische tests.
De gewalste configuratie maakt lange continue buislengtes met minder tussenverbindingen mogelijk in vergelijking met meerdere rechte buisonderdelen.Dit maakt TP316L spoel buis geschikt voor warmtewisselaar spoelen, condensatorbuizen, procesapparatuur, instrumentatiesystemen en andere toepassingen waarbij continue buizen vereist zijn.
De buis kan worden geleverd met aangepaste buitendiameter, wanddikte, spoeldiameter, spoellengte en eindconfiguratie volgens de projectvereisten.
Productspecificaties
| Artikel 1 |
Specificatie |
| Productnaam |
TP316L-spoelbuis van roestvrij staal |
| Standaard |
ASTM A269 / A269M |
| Graad |
TP316L |
| UNS |
S31603 |
| Materiaal |
Austenitisch roestvrij staal |
| Vervaardiging |
met een breedte van niet meer dan 15 mm |
| Buisvorm |
Gekrolde buis |
| Oppervlakte |
Gelamineerd/gelamineerd/helder gelamineerd, indien vereist |
| Buitentijdsdiameter |
Op maat |
| Wanddikte |
Op maat |
| De diameter van de spoel |
Op maat |
| Spiraallengte |
Op maat |
| Warmtebehandeling |
Oplossing warmtebehandeld |
| Einde Einde |
Gewone eindjes / aangepast |
| NDT |
Eddy-stroom of hydrostatische test |
| Certificering |
EN 10204 3.1 MTC, indien gespecificeerd |
| Verpakking |
Houten behuizing / staal frame / geschikte exportverpakking |
ASTM A269 specificeert dat de buizen in de warmtebehandelde toestand worden aangebracht en stelt eisen voor mechanische en niet-destructieve tests.
Chemische samenstelling
ASTM A269 TP316L Chemische samenstelling
| Elementen |
Verplichting TP316L |
| Carbon (C) |
≤ 0,035% |
| Manganese (Mn) |
≤ 2,00% |
| Silicon (Si) |
≤ 1,00% |
| Phosphorus (P) |
≤ 0,045% |
| Zwavel (S) |
≤ 0,030% |
| Chroom (Cr) |
16.0 ¥ 18,0% |
| Nikkel (Ni) |
100,0 ∼ 14,0% |
| Molybdeen (Mo) |
20,0 ∼ 3,0% |
| IJzer (Fe) |
Gewicht |
Mechanische eigenschappen
| Vastgoed |
Verplichting |
| Treksterkte |
≥ 70 ksi / 485 MPa |
| Kracht van de opbrengst |
≥ 25 ksi / 170 MPa |
| Verlenging |
≥ 35% |
| Hardheid |
Volgens ASTM A269 |
Vervaardigingsproces
Vervaardigingsproces van TP316L naadloos spoelbuis
Stainless Steel Billet → Heating → Piercing → Hot Rolling → Cold Drawing / Cold Rolling → Heat Treatment → Descaling / Pickling → Straightening → Eddy Current / Hydrostatic Testing → Coiling → Dimensional Inspection → Final Inspection → Packaging
- Vervaardiging zonder naad
- Koud tekenen
- Oplossingswarmtebehandeling
- Oppervlaktebehandeling
- Eddy-stroomonderzoek
- Afmetingscontrole
- Spiraalvorming
- Eindinspectie
Afmetingen van de spoelbuis
Gepersonaliseerde afmetingen van spoelbuizen
ASTM A269 TP316L spoelbuis kan worden geleverd volgens project-specifieke eisen.
| Afmeting |
Beschikbare opties |
| Buitentijdsdiameter |
Op maat |
| Wanddikte |
Op maat |
| Inwendige diameter |
Volgens OD en WT |
| Buitentijdsdiameter van de spoel |
Op maat |
| Inwendige diameter van de spoel |
Op maat |
| Spiraalpitch |
Op maat |
| Rechte lengte |
Op maat |
| Totale spoellengte |
Op maat |
| De lengte van het eind van de buis |
Op maat |
| Coilrichting |
Zoals vereist |
Toepassingen
Warmtewisselaar
- met een vermogen van niet meer dan 50 W
- Proceswarmtewisselaarsbuizen
- Compacte warmteoverdrachtapparatuur
- vervangingsbuizen voor warmtewisselaars
Condensator
- met een breedte van niet meer dan 50 mm
- Industriële condensatiesystemen
- Verwerkingskoelinstallaties
Chemische verwerking
- Verwerkingsapparatuur
- Corrosiebestendige buizen
- Chemische verwerkingsapparatuur
- Vloeistoftransfersystemen
Instrumenten- en processystemen
- Instrumentenbuizen
- Procesbesturingssystemen
- Monsternamingssystemen
- Toegepaste toepassingen voor continue buizen
Inspectie en testen
Kwaliteitscontrole
Elke ASTM A269 TP316L spoelbuis kan worden geïnspecteerd volgens de toepasselijke specificaties en aankoopordervereisten.
- Analyse van de chemische samenstelling
- Trekproef
- Test van de opbrengststerkte
- Verlengingstest
- Hardheidstest
- Eddy-stroomonderzoek
- Hydrostatische test
- Dimensionele inspectie
- Inspectie van de buitendiameter
- Beoordeling van de wanddikte
- Inspectie van de spoeldiameter
- Inspectie van de spoellengte
- Inspectie van de oppervlakte
- Visuele inspectie
- Traceerbaarheid van het warmtecijfer
- PMI, indien gespecificeerd
- EN 10204 3.1 Materiaalproefcertificaat, indien vereist
ASTM A269 vereist dat elke buis wordt onderworpen aan een niet-destructieve elektrische test of hydrostatische test, terwijl aanvullende testvereisten kunnen gelden, afhankelijk van de toepassing en de aankooporder.
Opties voor het oppervlak en het uiteinde
Opties voor het oppervlak
Afhankelijk van de productiemethode en de eisen van de klant:
- geallieerd
- Gekauwd
- Glanzend gegalveerd
- Voltooide molen
- Gepolijst, indien nodig
Eindopties
- Eenvoudige eindpunten
- Eindkappen
- Snijpunten
- Verlengde rechte uiteinden
- Persoonlijke eindvoorbereiding
Aanbod op maat
Gepersonaliseerde ASTM A269 TP316L spoelbuis
We kunnen TP316L roestvrijstalen spoelbuizen leveren volgens de projectspecificaties, waaronder:
- Buitendeurs van de buis
- Wanddikte
- De diameter van de spoel
- Spiraallengte
- Rechte eindlengte
- Oppervlakteconditie
- Warmtebehandeling
- NDT-vereisten
- Testvereisten
- Materiële certificering
- Verpakkingsvereisten
Voor projectorders kunnen de afmetingstoleranties, de testvereisten, de spoelconfiguratie en de documentatie worden gespecificeerd volgens de toepasselijke ASTM-specificatie en de aankooporder.
Verpakking
Verpakking
TP316L spoelbuizen worden voorbereid voor transport volgens de buisdimensies, de spoelconfiguratie en de verzendvereisten.
Typische verpakkingen omvatten:
- Verpakkingen met staalframe
- Houten behuizingen
- Hoofdstukken van triplex
- Beschermende eindkappen
- Vochtbescherming
- Identificatiemerk van de spoel
- Markering van het warmtenummer
- Markering van de productspecificatie
Voor exportorders kan de verpakkingsmethode worden aangepast aan de eisen van het laden en transporteren van containers.
Aanpassingsattributen
| Name van het attribuut |
Waarde van de eigenschap |
| Standaard |
ASTM A269 / A269M |
| Graad |
TP316L / UNS S31603 |
| Materiaal |
316L austenitisch roestvrij staal |
| Type |
Naadloze spoelbuis |
| Buisvorm |
Continu gewalste buizen |
| OD & WT |
Op maat |
| Grootte van de spoel |
Gepersonaliseerde diameter en lengte |
| Inspectie |
ET / Hydrostatische test / Mechanische test |
