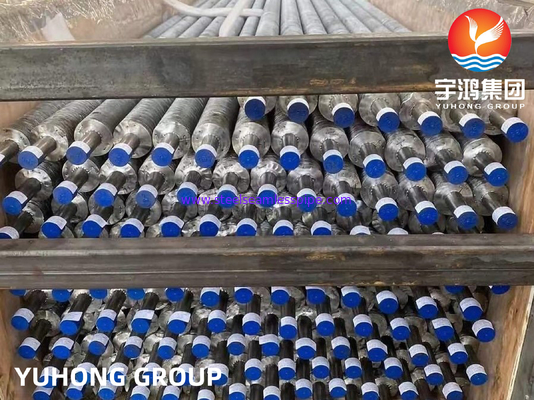

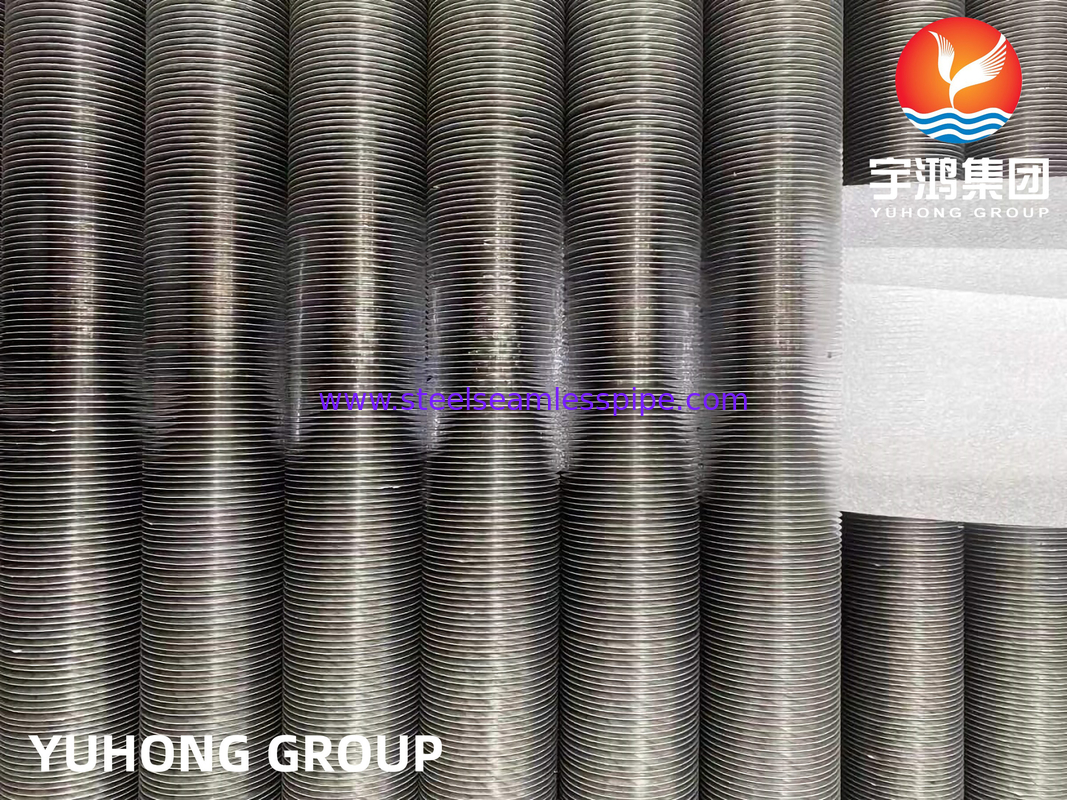

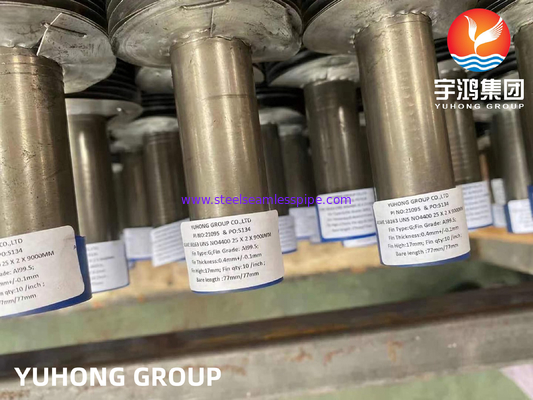

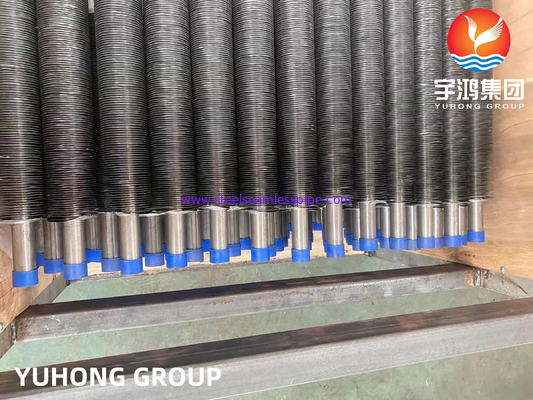

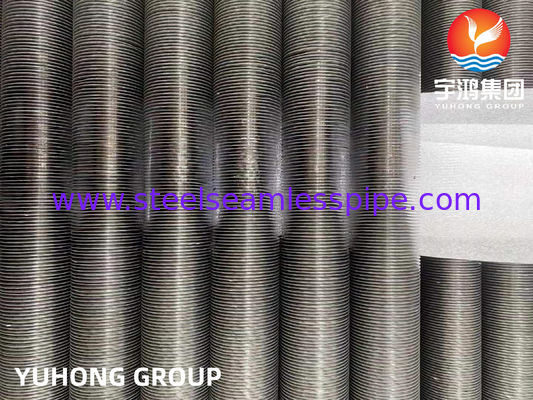

ASME SB163N04400 van de VN Monel 400 G-type fijnbuis voor toepassing in warmtewisselaars
G-type vinnenbuizen zijn een soort warmtewisselaarcomponent die vaak wordt gebruikt in industrieën waar warmteoverdracht cruciaal is.Deze buizen hebben een specifiek vinontwerp dat hun efficiëntie verhoogt bij het overbrengen van warmte tussen twee mediaDe vinnen verbeteren het oppervlak van de buizen, waardoor de warmteoverdracht toeneemt.en andere industriële toepassingen waar een efficiënte warmteoverdracht vereist isHet G-type vinontwerp heeft meestal een golvende vorm, die helpt bij het vergroten van het oppervlak voor een verbeterde warmteoverdracht.
Over Monel 400 Tube
Monel behoort tot de groep van nikkellegeringen en wordt geproduceerd met hoge concentraties koper en chroom in hun chemische samenstelling.Deze buizen zijn ontworpen om voldoende in corrosie stress-geïnduceerde omgevingenZe zijn niet gemakkelijk te dissociëren of te vervormen bij welke temperatuur dan ook. SB 163 N04400Deze is ontworpen met een superieure sterkte en uitstekende mechanische eigenschappen, met een minimale treksterkte van 550 MPa en een minimale opbrengsterkte van 240 Mpa.De producten van deze rang kunnen gemakkelijk met 40% worden verlengd.
Monel 400is een nikkel-koperlegering (ongeveer 67% Ni - 23% Cu) die bestand is tegen zeewater en stoom bij hoge temperaturen, alsmede tegen zout en bijtende oplossingen.legering 400 is een vaste oplossing legering die alleen kan worden gehard door koudbewerkingDeze nikkellegering vertoont kenmerken als goede corrosiebestendigheid, goede lasbaarheid en hoge sterkte.Een laag corrosiepercentage in snel stromend brak of zeewater, gecombineerd met uitstekende weerstand tegen spanningscorrosie in de meeste zoetwater, en zijn weerstand tegen een verscheidenheid aan corrosieve omstandigheden leidde tot een breed gebruik in mariene toepassingen en andere niet-oxiderende chloride oplossingen.
Chemische samenstelling van buizen
| Graad |
C |
Deeltjes |
- Jawel. |
S |
C. |
Fe |
Ni |
Cr |
| Monel 400 |
0.30 max. |
2.00 max. |
0.50 max. |
0.24 max. |
28.0-34.0 |
2.50 max. |
63.00 min |
– |
Buizenmechanische eigenschappen
| Elementen |
Dichtheid |
Smeltepunt |
Treksterkte |
Opbrengststerkte (0,2% Offset) |
Verlenging |
| Monel 400 |
8.8 g/cm3 |
1350 °C (2460 °F) |
80.000 psi, 550 MPa. |
35.000 psi, 240 MPa. |
40 % |
Fysieke eigenschappen van buizen
| Eigenschappen |
Metrische |
Keizerlijk |
| Dichtheid |
8.8 gm/cm3 |
0.318 lb/in3 |
Kenmerken van de G-type vinnenbuis
1Compact ontwerp
2. Hoogwaardig
3Eenvoudige installatie.
4. Minder ruimte vereist
5Minder bedrading.
6Geoptimaliseerd oppervlak
7De beste technologie die gebruikt is.
8Gemiddelde corrosiebescherming
9. Minder energieverbruik
10Verbeterde betrouwbaarheid
11. Onderhoudsgebrek
12. Hoge mechanische weerstand
Processen van G-type fijnbuis
In G-type vinnenbuizen worden de vinnen bereid door de metalen strip in een groef te plaatsen.de vinnen worden sterk aan de basisbuizen bevestigdDe drie hierboven genoemde processen worden gelijktijdig uitgevoerd.Maximale warmteoverdracht wordt verwacht uit de g-fin buizen als de vinnen zijn stevig bevestigd aan de basisbuis.
De G-type vinnenbuizen werken meestal bij hoge temperaturen (ongeveer 400 graden Celsius).Deze vinnen zijn relatief minder bestand tegen atmosferische corrosie.Aan de andere kant is de mechanische weerstand aanvaardbaar, ook roestvrij staal en koolstofstaal worden gebruikt, maar er is een bijzondere bewerking en bewerking van de stalen vinnen nodig.luchtkoelers, radiatoren, enz. gebruik maken van de g-fin buizen.
Technische gegevens/gegevens over de basisbuis
Buisdiameter: 20 mm OD Min tot 219 mm OD Max.
Buisdikte: minimaal 2 mm tot 16 mm
Materialen voor buizen: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal, superduplexstaal, inconel, hoogchroom, hoognikkel en inlegstaal, CK 20-materiaal en enkele andere materialen.
Voor een snelle offerte kunt u mij de volgende aanvraag sturen:
Aantal stukken
basisbuis: diameter, dikte, lengte en materiaal.
Vinnen: materiaalspesificatie, type (vast of getande), hoogte, dikte, afstand, lengte van de vinnen en niet-vinnen.
Verplicht levertijd.
Voordeel van de vinnenbuis
Het overbrengen van warmte van een hete vloeistof naar een koudere vloeistof door een buiswand is de reden waarom velen van ons vinnenbuizen gebruiken.Waarom kan je niet gewoon een gewone buis gebruiken om deze overdracht te doenDat kan wel, maar het tempo zal veel langzamer zijn.
Door het niet gebruiken van een vinnenbuis is de buitenoppervlakte niet aanzienlijk groter dan de binnenoppervlakte.de vloeistof met de laagste warmteoverdrachtscoëfficiënt bepaalt de totale warmteoverdracht. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Door een vinnenbuis op zijn plaats te hebben, wordt de totale warmteoverdracht verhoogd.Dit vermindert dan het totale aantal buizen dat voor een bepaalde toepassing nodig is, wat ook de totale grootte van de apparatuur vermindert en op de lange termijn de kosten van het project kan verlagen.In veel toepassingsgebieden vervangt één schroef met vinnen zes of meer kale schroefbuizen voor minder dan 1/3 van de kosten en 1/4 van het volume.
Voor toepassingen waarbij warmte van een hete vloeistof naar een koudere vloeistof door een buiswand wordt overgebracht, worden vinnenbuizen gebruikt.waar één van de vloeistoffen lucht of een ander gas is, zal de koefficiënt van warmteoverdracht aan de luchtzijde veel lager zijn, dus een extra oppervlakte van warmteoverdracht of een vinnenbuiswisselaar is zeer nuttig.De totale patroonstroom van een vinnenbuiswisselaar is vaak crossflow, kan het echter ook een parallelle of tegenstroom zijn.
Vinnen worden gebruikt om de effectieve oppervlakte van warmtewisselaarbuizen te vergroten.De in de bijlage bij Verordening (EG) nr. 1272/2008 bedoelde verwarmingsinstallaties zijn onderworpen aan de volgende voorschriften:Met andere woorden, warmte overgedragen van vloeistof naar gas, damp naar gas, zoals stoom naar lucht warmtewisselaar, en thermische vloeistof naar lucht warmtewisselaar.
Industrieën waar G-type schalenbuizen worden gebruikt
1Rubberplanten
2. Energiecentrales
3Olie-industrie
4. chemische industrie
Andere toepassingen
1Marine engineering.
2Chemische en koolwaterstofverwerkende apparatuur.
3- Benzin- en zoetwatertankjes.
4Ruwe olie-stillers.
5Verwarming van de lucht.
6. waterverwarmingstoestellen en andere warmtewisselaars.
7. ventielen, pompen, assen, fittings en bevestigingsmiddelen.
8Industriële warmtewisselaars.
9- Gechlorineerde oplosmiddelen.
10Destillatietoren voor ruwe olie.
