Yuhong Holding Group Co., LTD
Plaats van herkomst: | China |
Merknaam: | Yuhong |
Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modelnummer: | Monel 400 g-Type |
Min. bestelaantal: | 10pcs |
---|---|
Prijs: | Negotiable |

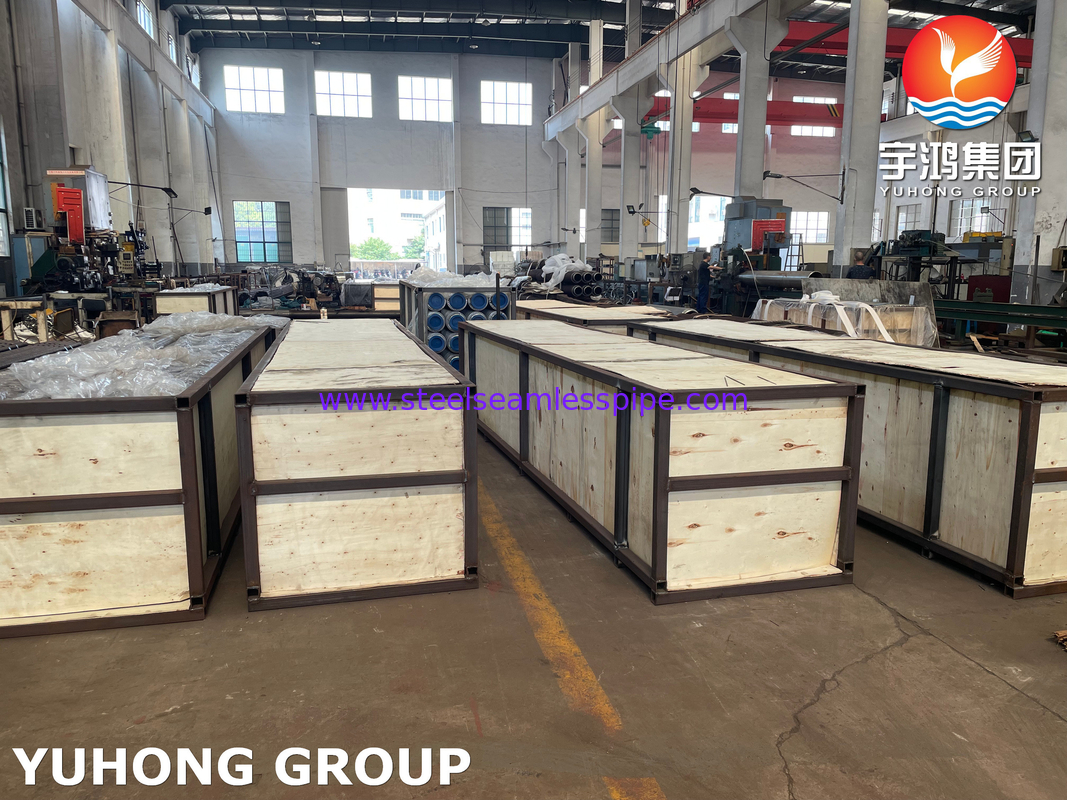

Verpakking Details: | Bundel van het het Ijzergeval van het vereisten de vouw-Houten Geval met plastic GLB |
Levertijd: | 15-35 dagen |
Betalingscondities: | L/C, T/T |
Materiaal: | Monel 400 | Vintype: | G Type |
---|---|---|---|
NDT: | HT/ECT | Toepassing: | Warmtewisselaar |
Hoog licht: | De Buis van de Warmtewisselaarvin,Monel 400 Vinbuis,20mm G typen Finned Pijp |
Een vinbuis is een buis die kleine vinnen rond de buitenoppervlakte heeft. Deze vinnen doen dienst als filter en mechanisme om hitte van het materiaal binnen de buis aan de buitenruimte over te brengen of vice versa. De vinbuizen worden gebruikt in toepassingen die een overdracht van hitte van een hete vloeistof aan een koudere vloeistof door de muur van de buis vereisen. Het tarief waaraan dergelijke hitteoverdracht voorkomt hangt van drie factoren af:
Het temperatuurverschil tussen de twee vloeistoffen.
De coëfficiënt van de hitteoverdracht tussen elk van de vloeistoffen en de buismuur.
De oppervlakte waaraan de vloeistof wordt blootgesteld.
Pijp van Sb 163 UNS N04400 van Sb 163 N04400 is de Nikkel gebaseerde ASME gekend voor zijn bestand tegen zeewater en stoom bij hoge temperaturesas.
G-type Finned Buiseigenschappen:
In g-Type finned buizen, worden de vinnen voorbereid door de metaalstrook in een groef in te bedden. De laatstgenoemde wordt gevormd op een basisbuis. Het plaatsend de vin op het, wordt weer opvullen gedaan – resulterend in sterke gehechtheid van de vinnen aan de basisbuizen. Vandaar, naam is de g-Vin Buizen omhoog gekomen. De drie hierboven vermelde processen worden gelijktijdig uitgevoerd. De maximumhitteoverdracht wordt verwacht uit de g-vin buizen aangezien de vinnen aan de basisbuis sterk in bijlage zijn.
Werken de g-Type finned buizen gewoonlijk bij (met rond 400 graad Celsius) toepassingen op hoge temperatuur. Gemaakt van koper, koolstof, of aluminium, hebben deze vinnen betrekkelijk minder weerstand naar atmosferische corrosie. Anderzijds, is de mechanische weerstand aanvaardbaar. Roestvrij staal en koolstofstaal de vinmaterialen worden ook gebruikt, maar het bijzondere verwerking en bewerken van de stroken van de staalvin zijn noodzakelijk. De luchtkoelers, de radiators, enz. gebruiken de g-vin buizen.
Buisdiameter: 20 mm OD Min aan Max. van 219 mm OD.
Buisdikte: Minimum 2 mm tot 16mm
Buismateriaal: Koolstofstaal, Roestvrij staal, Legeringsstaal, Corten-staal, duplexstaal, Super Duplexstaal, Inconel, het Hoge Hoge Nikkel van Chrome & Incolloy, CK 20 materiële en wat ander materiaal.
Aantal stukken
basisbuis: Diameter, dikte, lengte en materiële specificatie.
Vinnen: de materiële (stevig of het getande) specificatie, type, de hoogte, dikte, uit elkaar plaatsende, finned lengte en unfinned secties. Las prep details indien nodig.
Vereiste levertijd.
Monel behoort tot een groep nikkellegeringen. Het wordt geproduceerd met hoge concentraties van koper en chromium in hun chemische samenstelling. Deze buizen worden ontworpen om in corrosie stress-induced milieu's voldoende te zijn. Zij scheiden niet gemakkelijk of misvormen onder enige temperaturen. De rang van Sb wordt 163 N04400 ontworpen met superieure sterkte en uitstekende mechanische eigenschappen. Zij bezitten een minimumtreksterkte van 550Mpa en een minimumopbrengststerkte van 240Mpa. De producten van deze rang kunnen gemakkelijk door 40% worden verlengd.
Monel 400 is een nikkel-koper legering (ongeveer 67%-Ni – 23%-Cu) die tegen zeewater en stoom bij hoge temperaturen evenals tegen zoute en bijtende oplossingen bestand is. Legering 400 is een stevige oplossingslegering die slechts kan worden verhard door koude te werken. Deze nikkellegering stelt kenmerken zoals goede corrosieweerstand tentoon, goede lasbaarheid en met hoge weerstand. Een laag die corrosietarief in snel brak stromen of zeewater met uitstekende weerstand tegen spanning-corrosie wordt gecombineerd die in het meeste freshwaters barst, en zijn weerstand tegen een verscheidenheid van corrosieve voorwaarden leidden tot zijn breed gebruik in mariene toepassingen en andere niet-oxydeert chlorideoplossingen.
Rang | C | Mn | Si | S | Cu | Fe | Ni | Cr |
Monel 400 | maximum 0,30 | 2.00 maximum | maximum 0,50 | 0.24max | 28.0-34.0 | 2.50 maximum | 63,00 min | – |
Element | Dichtheid | Smeltpunt | Treksterkte | Opbrengststerkte (0.2%Offset) | Verlenging |
Monel 400 | 8.8 g/cm3 | 1350 °C (2460 °F) | Psi – 80.000, MPa – 550 | Psi – 35.000, MPa – 240 | 40% |
Eigenschappen | Metrisch | Keizer |
---|---|---|
Dichtheid | 8.8 gm/cm3 | 0,318 lb/in3 |
Buis O.D. |
Muurdikte van Buis (duim) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
Werkdruk (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. Rubberplanten
2. Elektrische centrales
3. De aardolieindustrieën
4. De chemische industrieën
1. Mariene techniek.
2. Chemisch product en koolwaterstofverwerkingsmateriaal.
3. Benzine en zoetwatertanks.
4. Ruwe aardoliedistilleertoestellen.
5. Ontluchtende verwarmers.
6. Het waterverwarmers van het boilervoer en andere warmtewisselaars.
7. Kleppen, pompen, schachten, montage, en bevestigingsmiddelen.
8. Industriële warmtewisselaars.
9. Gechloreerde oplosmiddelen.
10. De torens van de ruwe oliedistillatie.
