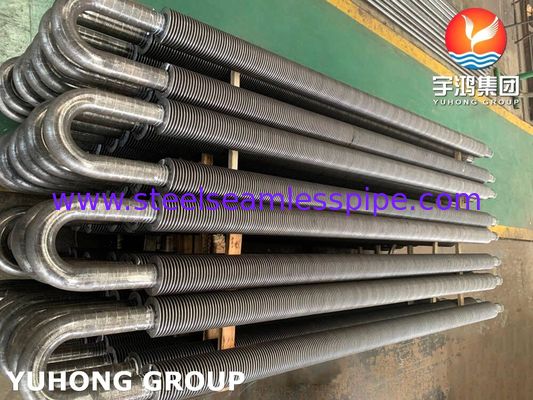

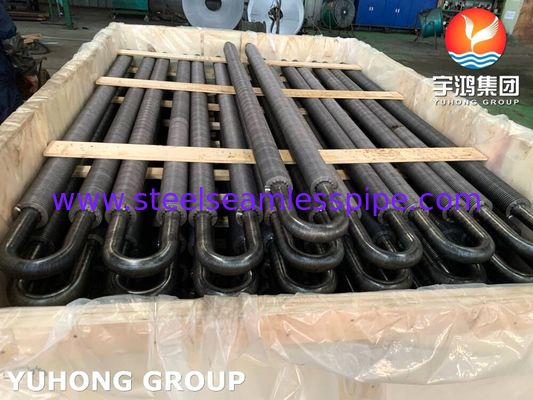

Carbon Steel U Bend Solid Fined Tube, High Frequency Welded Fin met A106 Gr.B Pipe gebruikt in Economizer

Carbon Steel U Bend Solid Fined Tube, High Frequency Welded Fin met A106 Gr.B Pipe gebruikt in Economizer

Hoge frequentie gelaste spiraalvinnenbuis is een soort buisvormig hoog efficiënt warmteoverdracht element met spiraalvinnen. Het uitgebreide oppervlak (vinnen) kan vast of gezaagd zijn,en het warmteoverdrachtgebied is tientallen keren groter dan dat van een blote buis.

High-frequency welding of spiral finned tube is to heat the outer surface of steel strip and steel pipe to plastic state or melting by using the skin effect and proximity effect of high-frequency current while the steel strip is winding the steel pipeHet gebruik van een hoge-frequentie las is in feite een solid phase las.brazen (of over het algemeen warm galvaniseren) en andere methoden, is het meer geavanceerd op het gebied van productkwaliteit (hoog laspercentage van vinnen, tot 95%), productiviteit en automatisering.

Kenmerken van HFW-vinnenbuis:

• Vanwege de hoge lassnelheid en het sterke zelfkoelende effect van het laswerk is niet alleen de warmte-beïnvloedde zone klein, maar ook de oxidatie is niet gemakkelijk,dus de structuur en eigenschappen van de las zijn erg goed.
• Anti-corrosie prestaties, slijtvastheid, lage thermische contactweerstand, hoge stabiliteit en anti-as vermogen.
• Grote warmte-uitwisselingszone.

Waarom gebruik je een buis met vinnen?

• Verbeteren van de warmteoverdracht in de effectieve ruimte.
• Verminder de installatieoppervlakte van het vereiste warmteoverdrachtoppervlak
• Verminderen van de kosten van de apparatuur en een hoge betrouwbaarheid van de werking.
• De drukdaling aan de pijplijnzijde wordt verminderd en de operationele kosten worden verlaagd.
• De stijfheid en seismische prestaties van stalen buizen worden verbeterd.
• Versterking van de warmteoverdracht, vermindering van de stroomweerstand en het verbruik van metaal

Vervaardigingsproces

De staalvler is in een spiraal gewikkeld en wordt continu op de staalpijp gelast door middel van hoogfrequente weerstandslassen (HFERW).het contactoppervlak van het laswerk is gesmolten of halfgesmolten door weerstandswarmte, en vervolgens wordt een passende druk uitgeoefend op het contactoppervlak van de las om het laswerk van de vinnenbuis te voltooien.een schoon en doorlopend buis met vinnen zonder extra lasmateriaal om zeer effectieve warmte- en corrosiebestendigheid te combineren.
Hoogfrequente gelaste spiraalvinnenbuis is een van de veelgebruikte spiraalvinnenbuizen, die op grote schaal wordt gebruikt in de elektriciteits-, metallurgie-, afvalwarmteherstel in de cementindustrie en de petrochemische industrie.

Toepassingen van koolstofstaal met U-buiging

1. Boilers en elektriciteitscentrales: economisers, luchtvoorverwarmers, terugwinning van afvalwarmte.

2. Petrochemie en olieraffinage: warmtewisselaars, koelers, verwarmers voor ruwe olie en procesvloeistoffen.

3. Industriële verwarming en HVAC: Warmwater/stoomverwarmingsspellen, droogsystemen.

4. Metallurgie en cement: eenheden voor het terugwinnen van afvalwarmte uit rookgassen.

5. Motorjas waterkoelers, olie koelers.
