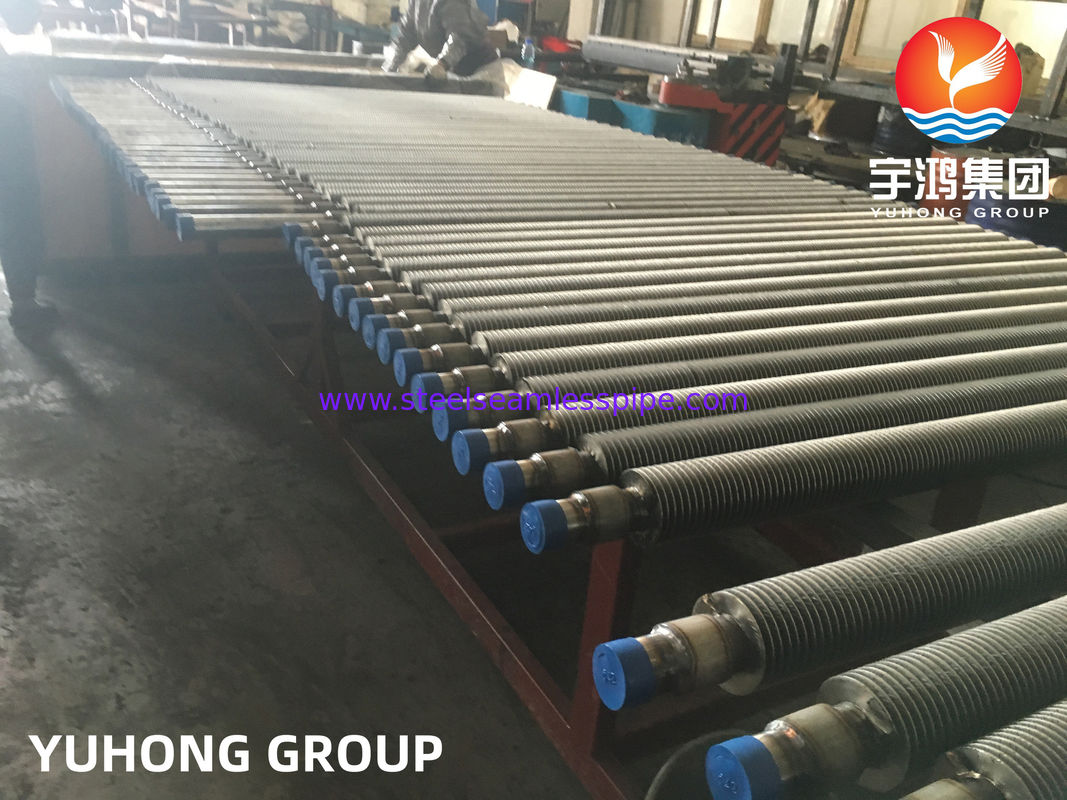

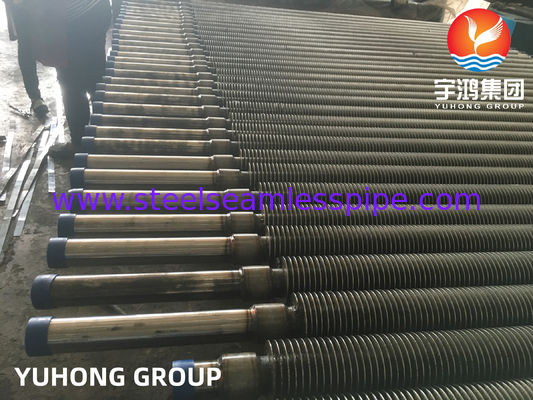

Hoogfrequente weerstand spiraalvormige stalen gelaste vinbuis met vinnen SA213 T12 gelegeerd staal SS409 warmtewisselaar ketel

Hoogfrequente weerstand spiraalvormige stalen gelaste vinbuis geribbelde buis SA213 T12 gelegeerd staal + SS409 voor warmtewisselaar, luchtkoeler, condensor

1. Productdetails:

2. Betalings- en verzendvoorwaarden:

3. Gedetailleerde productbeschrijving

SA213 T11 gelegeerd stalen buis + SS409 vinnen hoogfrequent weerstand gelaste verwarmingsbuis


4. Detail:
Hoogfrequent weerstand gelaste spiraalvormige stalen vinbuizen worden veel gebruikt bij de terugwinning van afvalwarmte uit rookgas van boilers.

5. Beschrijving:
■ Algemeen fabricageproces: De vinstrip wordt continu en spiraalvormig op een gepolijste kale buis gelast. En de buis en vinnen worden aan elkaar gehecht met behulp van hoogfrequente weerstandslastechniek.
■ We produceren zowel massieve vlakke alsen gekartelde spiraalvormige gelaste stalen geribbelde buis. En ook kunnen alle spiraalvormige lasbuizen in het midden of aan het einde van de vinbuizen worden gebogen, we noemen het haarspeldbuizen.

6. Aanvullende diensten voor massieve spiraalvormige gelaste vinbuizen:

■ Hoogfrequente lasmachine voeding: 200KW of 300KW

■ De kwaliteit van de hoogfrequente weerstand gelaste spiraalvinbuis wordt gewaarborgd door hydrostatische of pneumatische tests en trekproeven om de mechanische hechting tussen kale buis- en vinmaterialen te verifiëren.

■ Acceptatiecriteria: INTERNATIONALE STANDAARD VOOR AFMETINGEN, TOLERANTIES EN TESTS VAN HOOGFREQUENTIE WEERSTAND GELASTE VINNEN of de leveringsvoorwaarden (TDC) van klanten.

■ Visuele controle: ongelaste delen van de vin, vinschade na het vinnen, kopervervuiling, scheuren, wikkelen etc…

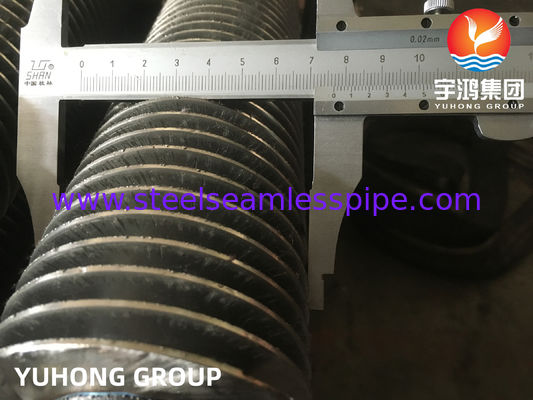

■ Dimensionale controle: vinhoogte, vinafstand, vinhelling, vingolf, lengte van geribbeld & ongeribbeld gedeelte etc…

■ Buigcontrole: ovaliteit, dikte en oppervlaktevermindering.

■ Coating: buitenkant - rode oxide zinkfosfaatprimer en binnenkant vluchtige corrosieremmer (VCI) in wateroplosbare tabletvorm.

■ Vin eindafwerking: Afschuining (30~35 graden)

■ Leveringsconditie: Buisuiteinden zijn recht afgesneden, braamvrij, inwendig gedroogd en schoon geblazen, uitwendig gecoat met vernis aan beide uiteinden van spiraalvormige gelaste buizen. De droogmiddelen worden in elk pakket geplaatst voor continentaal transport.

■ Documentatie omvat QAP, WPS, PQR & WPQ, certificaten van grondstoffenmolens, resultaten van inspectie- en testmonsters en garantiecertificaat van de fabrikant.

7. Toepassingen:
De hoogfrequente weerstand gelaste spiraalvormige vinbuizen worden veel gebruikt in vuurverwarmers, warmtewisselaars, boilers, economizers, voorverwarmers, koelers, warmtepijpen, verwarmers etc….

8. Specificaties:
Een breed scala aan vin- en buismaterialen kan worden gecombineerd.

9. Afmetingen gegevensblad dat we kunnen leveren.

10. Concurrentievoordeel:

■ We hebben meer dan 10.000 vierkante meter werkplaats, inclusief 4 ERW hoogfrequente laslijnen, dagelijkse productiecapaciteit rond de 40 ton;

■ Ons kwaliteitsborgingsplan voor hoogfrequent las spiraalvormige stalen buizen. (2.1) Grondstofcontrole voor zowel vlakke buizen als vinnen. (2.2) In procescontrole met rapporten, zoals WPS, PQR & WPQ; lasafzettingsrendementstest vóór fabricage, niet-destructieve test en trekproef etc. (2.3) Eindinspectiecontrole met rapporten (visuele en dimensionale controle etc…).

■ De hoogfrequente weerstand gelaste vinbuis is integraal verlengd voor het maximale oppervlak om efficiëntie te bereiken. De warmteoverdrachtverhouding van de hoogfrequente lasvinbuis is ongeveer 8 ~ 9 keer hoger dan andere vlakke buizen.

■ Deze gelaste spiraalvormige vinbuizen is een enkele integrale eenheid, waardoor warmtecontactweerstand en -verliezen worden geëlimineerd. Over het algemeen is de temperatuur aan de buiszijde tot 800 graden voor roestvrijstalen vinnen; Laag koolstofstaal, bestand tegen maximaal 475 graden, is de meest voorkomende keuze.

11. FAQ:
