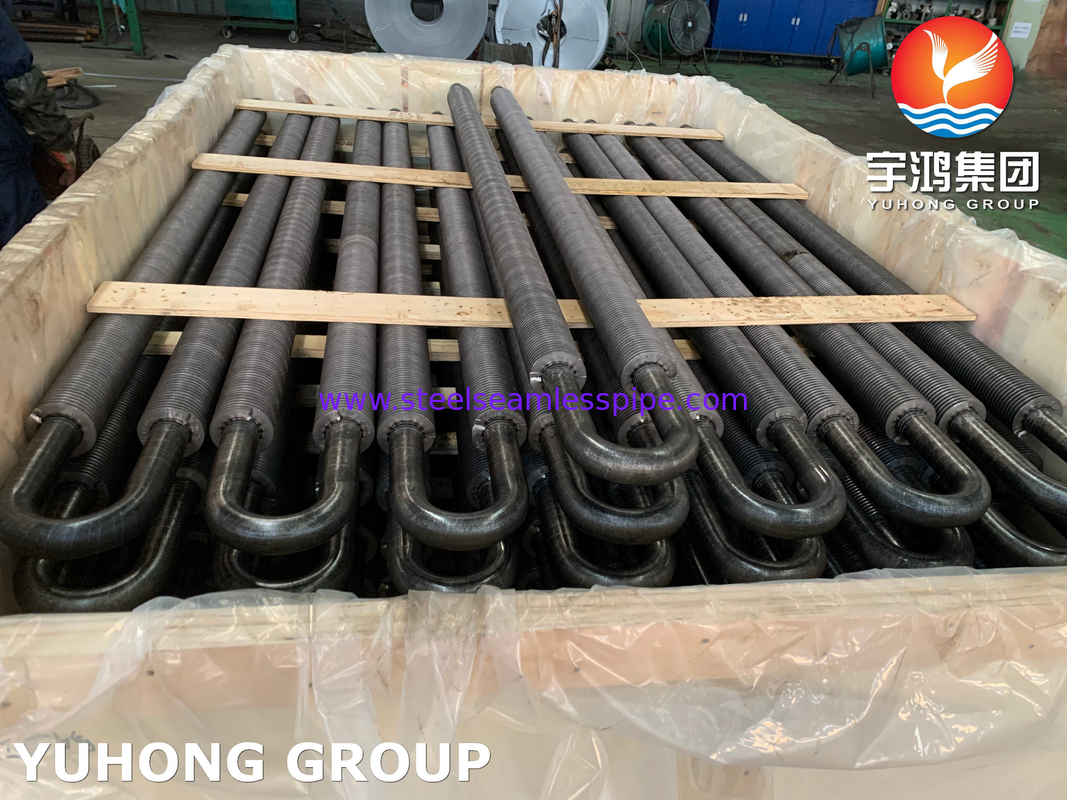

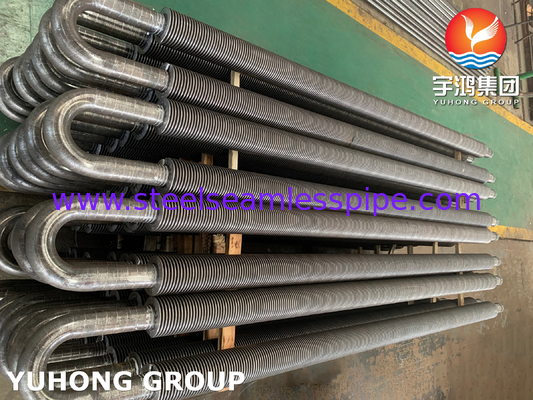

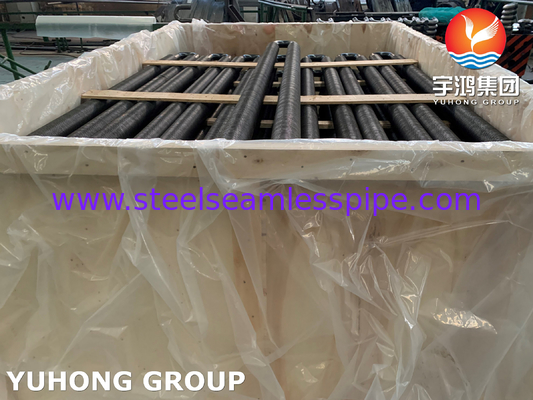

ASTM A106 GR.B Hoogfrequente gelaste, verlengde oppervlaktuigen van koolstofstaal voor economisatoren
Overzicht:

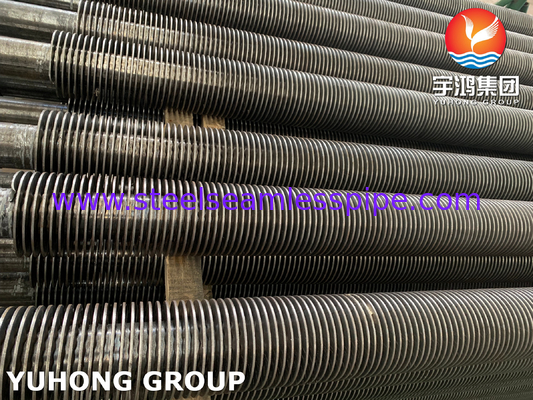

ASTM A106 Gr.B HFW U-Fin Tube is een soort warmtewisselaarbuis van koolstofstaal met een uniek "U"-vormig vinprofiel.De "U"-vormige vinnen worden in spiraalvormige vorm op het buitenoppervlak van de buis gelast, waardoor een uitgebreid oppervlak wordt gecreëerd dat de algehele warmteoverdrachtefficiëntie kan verbeteren.
Het fabricageproces van de HFW (High-Frequency Welded) U-Fin Tube omvat het gebruik van hoogfrequente elektrische stromen om een sterke en precieze las tussen de vinnen en de basisbuis te creëren.Dit zorgt voor een betrouwbaarder en duurzamere band, in vergelijking met traditionele lasmethoden.
Dit type vinnenbuis wordt vaak gebruikt in toepassingen waar de warmteoverdracht efficiënt is, zoals in elektriciteitsopwekking, chemische verwerking en HVAC-systemen.B HFW U-Fin Tube voldoet aan de industrienormen voor afmetingen, vorm en dikte, zodat het gemakkelijk in elk warmtewisselaarsysteem kan worden geïntegreerd.
Yuhong Group levert een verscheidenheid aan hoogwaardige hoogfrequente gelaste vinbuis.
Beschrijving:
| Standaard |
ASME SA106 |
| Basisbuismateriaal |
Gr.A/B/C |
| Vinnenmateriaal |
Koolstofstaal |
| Base Tube overdosis. |
15.88mm~219mm |
| Vinnenhoogte |
≤ 30 mm |
| Vinnendikte |
0.8mm~3mm |
| Finnenhoogte |
10 mm tot 30 mm |
| Einde van de buis |
Eenvoudige en gebogen uiteinden |
| Kauw einde |
Op verzoek van de klant |
| Lasproces |
GMAW |
| Productiecapaciteit |
Meer dan 2000 meter per dag |
Chemische samenstelling:
| Graad |
C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
C. |
Mo. |
Ni |
V |
| Een |
0.25 max. |
0.27-0.93 |
0.035 max. |
0.035 max. |
0.10 min. |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
| B. |
0.30 max. |
0.29-1.06 |
0.035 max. |
0.035 max. |
0.10 min. |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
| C |
0.35 max. |
0.29-1.06 |
0.035 max. |
0.035 max. |
0.10 min. |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
Mechanische eigenschappen:
| Graad |
Treksterkte, min, psi (MPa) |
Verliessterkte,
Min, psi (MPa) |
Verlenging in 2 in.
of 50 mm, min (%) |
Temperatuur van de warmtebehandeling
Min, °F(°C) |
| Langetermijn |
Transversaal |
| Een |
48000(330) |
30000 ((205) |
35 |
25 |
1200 ((650) |
| B. |
60000 ((415) |
35000(240) |
30 |
16.5 |
1200 ((650) |
| C |
70000 ((485) |
40000 ((275) |
30 |
16.5 |
1200 ((650) |
Toepassing:
ASTM A106 Gr.B HFW U-Fin buizen worden gebruikt in een verscheidenheid aan warmteoverdraagtoepassingen waar hoge efficiëntie en duurzaamheid essentieel zijn.met name in ketels en stoomgeneratoren voor warmterugwinning, waarbij zij kunnen bijdragen tot de verhoging van de algehele energie-efficiëntie van de installatie.
Ze worden ook gebruikt in chemische verwerkings- en petrochemische fabrieken, waar de koolstofstaalconstructie en corrosiebestendigheid van de buizen ze ideaal maken voor gebruik in ruwe omgevingen.HVAC-systemen en luchtgekoelde warmtewisselaars gebruiken ook vaak HFW U-Fin-buizen, vanwege hun efficiënte warmteoverdracht en hun vermogen om bij hoge temperaturen te werken.
Bovendien kan dit type vinnenbuis worden gebruikt in een reeks andere industriële toepassingen, waaronder voedselverwerking, farmaceutische producten en afvalwaterzuivering.B HFW U-Fin Tube is ontworpen om te voldoen aan de hoge normen van de industrie, die een betrouwbare en consistente prestatie biedt in een verscheidenheid aan instellingen.
Als u geïnteresseerd bent in onze Yuhong-producten, kunt u ons bellen of ons een e-mail sturen, we zullen uw vraag zo snel mogelijk behandelen en u de beste ondersteuning bieden.
