Yuhong Holding Group Co., LTD
 |
| Plaats van herkomst: | CHINA |
| Merknaam: | YUHONG |
| Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Modelnummer: | ASME SA213 |
| Min. bestelaantal: | 1pc |
|---|---|
| Prijs: | 1-150000 USD |
| Verpakking Details: | Vouw-houten het Gevalbundel van Geval/Iron met plastic GLB |
| Levertijd: | 10-85 dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 1500 ton/maand |
| Producten: | Vinnenbuis | Type: | HFW Fin Tube |
|---|---|---|---|
| Standaard: | ASME SA213 | Materiaal: | T12 |
| Vinnenmateriaal: | Koolstofstaal, roestvrij staal, aluminium, enz. | Verpakking: | Houten behuizing/IJzeren behuizing/Bundel met plastic dop |

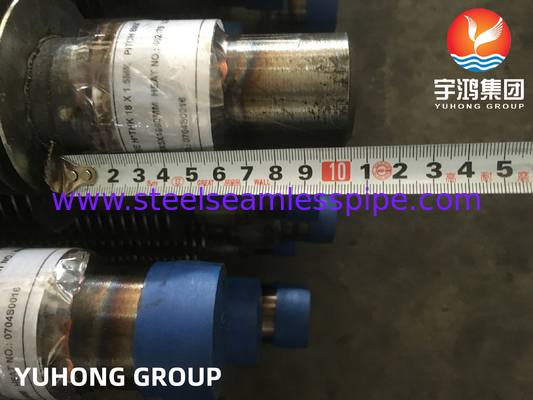

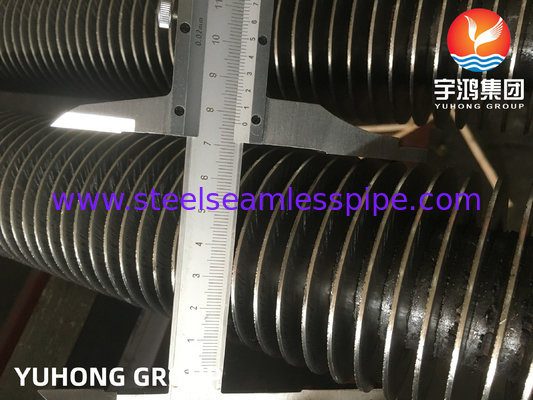

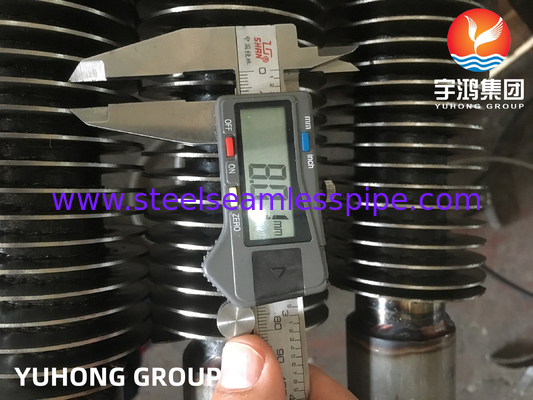

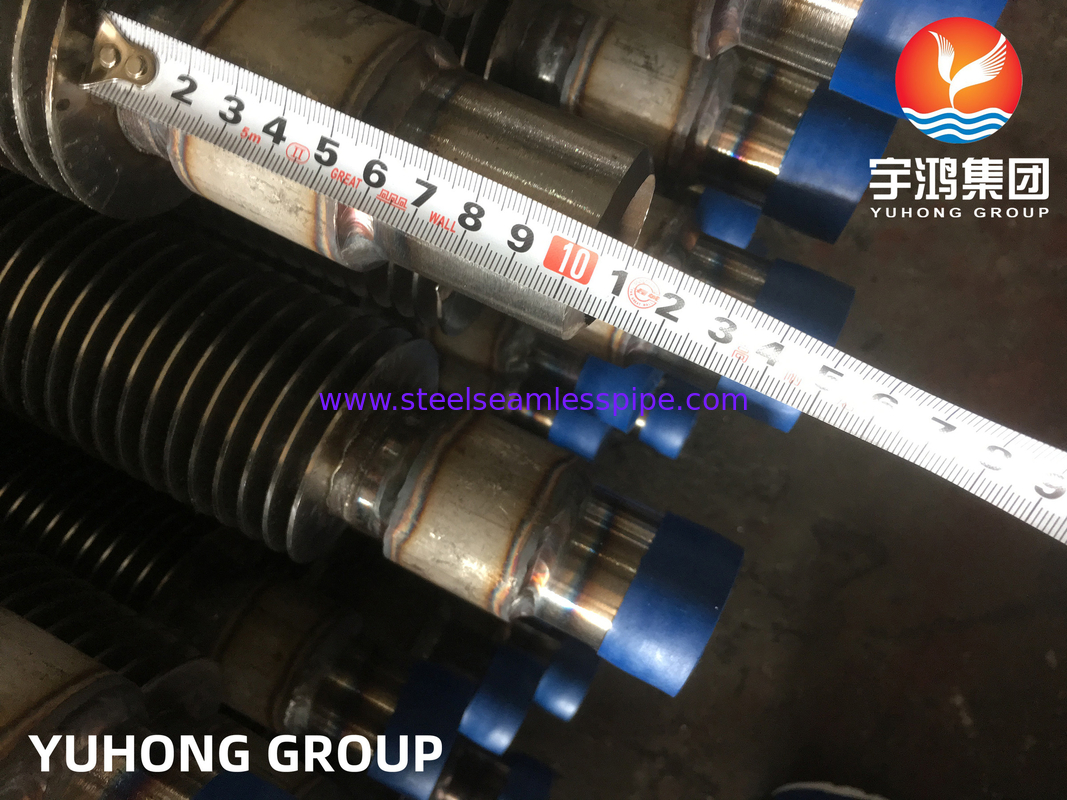

ASME SA213 naadloze T12 HF-schommelbuis voor radiatoren
YUHONG Groupkan allerlei industriële projecten afhandelen enAl onze producten zijn in eigen land geproduceerd, ontwikkeld en vervaardigd.Dat betekent dat onze klanten onmiddellijk toegang hebben tot precies de producten die ze nodig hebben voor hun specifieke toepassing.Bovendien kunnen wij ervoor zorgen dat u producten krijgt met de hoogste kwaliteits- en productiestandaarden en een lokale, bezorgde klantenservice.
Deze pagina gaat over ASME SA213 TP12 High Frequency Welded(HFW Fin Tube), ook solide type fin tube genoemd, gebruikt stalen of roestvrijstalen band of stalen ronde staaf/staaf rechtstreeks op het oppervlak van de buis/buis gelast.En HFW vin buis kan het verbeteren van de warmte-overdracht efficiëntie veel meer dan blote buisVanwege de nauwkeurige las van de vinnen aan de basispijp/buis kunnen deze vinnenbuizen vaak in trillende omstandigheden worden gebruikt.
HFW Fin tube heeft vele soorten: gezaagde Fin tube, Flat Fin tube, Studded Fin tube.Deze producten worden in veel verschillende industrieën gebruikt.De sterke verbinding tussen de vin en de basisbuis voorkomt dat de vin los loopt als gevolg van warmte-stress, oxidatie, corrosie enz..Wij YUHONG verkopen deze vinnenbuizen al meer dan 33 jaar en in meer dan 70 landen.
Algemene specificaties Vinnenbuizen
Onderstelpijp O.D.: 15,88-219,1 mm
Vinnenhoogte: 6-50 mm
Vinnendikte: 0,3-3,0 mm
Finnenhoogte: op verzoek van de klant.
Einde: vlakke en gebogen
Geen vingebied aan beide zijden: op verzoek van de klant en tekening
Specificaties voor verschillende soorten schalenbuizen
| Type | Beschrijving | basisbuis | Vingenspecificatie (mm) | ||
| Overdosis (mm) | Vinnenpijl | Vinnenhoogte | Vinnen dik | ||
| Ingebed | G-type vinnenbuis | 16-63 | 2.1~5 | < 17 | - 0!4 |
| Gepolijst | metalen met een enkel metaal | 8-51 | 1.6 ~ 10 | < 17 | 0.2-0.4 |
| Laagvinnenbuis T-vinnenbuis | 10-38 | 0.6~2 | < 1.6 | - 0!3 | |
| met een diameter van niet meer dan 50 mm | 16-51 | 8.0 ~ 30 | < 2.5 | / | |
| Wond | L/kl/ll type vinnenbuis | 16-63 | 2.1~5 | < 17 | - 0!4 |
| String | met een breedte van niet meer dan 15 mm | 25 tot 38 | 2.1-3.5 | < 20 | 0.2-0.5 |
| U-type | U-type buis | 16 tot 38 | / | / | / |
| Schommelingen | HF-lassen vinnenbuis | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| H/HH type vinnenbuis | 25-63 | 8 tot 30 | < 200 | 1.5-3.5 | |
| met een diameter van niet meer dan 20 mm | 25-219 | 8 tot 30 | 5 tot 35 | φ5-20 | |
Materialen voor basisbuizen:
1.van roestvrij staal:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Duplex/Super Duplex staal:ASME SA789/A789, ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.met een breedte van niet meer dan 15 mmASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.met een breedte van niet meer dan 50 mm
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.met een breedte van niet meer dan 50 mmHestalloy / Inconel / Puur Nikkel / NS-legering / Koperlegeringsstaal
Finnenmateriaal:Legstaal, roestvrij staal, koolstofstaal
Kenmerken van een vinnenbuis
Detail van ASME SA213 buis
ASME SA213Deze specificatie geldt voor naadloze ketels, superverwarmers en warmtewisselaars van ferritisch en austenitisch staal, van de categorieën T5, TP304 enz., gebruikt voor ketels, superverwarmers, warmtewisselaars,of condensatorbuizen en andere toepassingen.
Chemische samenstelling (%) --MAX K11562
| Graad | C | Deeltjes | P | Su. | - Jawel. | Cr | Mo. |
| T12 | 0.05-0.15 | 0.3-0.61 | 0.025 | 0.025 | 0.5 | 0.8-1.25 | 0.44-0.65 |
Mechanische eigenschappen K11562
| Graad | Treksterkte, min. | Vermogen (0,2%Offset,min) | Verlenging | Brinell/Vickers | Rockwell. |
| T12 | ksi-60,MPa-415 | ksi-32,MPa-220 | 30% | 163 HBW/170 HV | 85 HRB |
Inspecties en proeven
| Inspecties en tests:G-fin; L-fin; LL-fin; KL-fin; Extrudeerbare vinnenbuizen | |||
| 1Chemische samenstelling | |||
| 2.Mechanische eigenschappen | |||
| 3.Hydrostatische test | |||
| 4.Pneumatische test | |||
| 5.Boroscopische inspectie | |||
| 6.Eddy-stroomtest | |||
| 7.Trekproef (alleen voor bimetalen buizen) |
Gerelateerde industrieën
1Olie- en aardolieindustrie- Ik weet het niet.
2Metalenindustrie
3Energie-industrie
4Lichte industrie
5- Farmaceutische industrie
6Voedingsmiddelenindustrie
7Chemische industrie
Toepassing
1- Ketels (calderas)
2- Economisers.
3.Vinnenbuizen
4.Recuperatie van afvalwarmte
5.Luchtkoelers / Oliekoelers / Waterstofkoelers / Generatorkoelers
6.Luchtverwarmers / Luchtkoelingswarmtewisselaars / Superverwarmers / BrandverwarmersHRSG
7.Heat Pipe Technologie
1- Aantal stukken.
2.Basisbuis: Diameter, dikte, lengte en materiaal.
3Vinnen: materiaalspesificatie, type (vast of getande), hoogte, dikte, afstand, vinnenlengte en vinnenloze secties.
4- Leveringstermijn vereist.
