| Vinhoogte: | Op maat | Vinhoogte: | Op maat |
|---|---|---|---|
| Toepassing: | Warmtewisselaars, Condensatoren, Evaporatoren, Boilers | Type verbinding: | Gelast, Ingepast, Van een flens voorzien |
| Materiaal: | Aluminium, Koper, Koolstofstaal, Roestvrij staal, Legeringsstaal | Buisdiameter: | Op maat |
| Buislengte: | Op maat | De dikte van de buismuur: | Op maat |
| Hoog licht: | Het industriële Aluminium laste Finned Buis,De Warmtewisselaar laste Finned Buis |
||

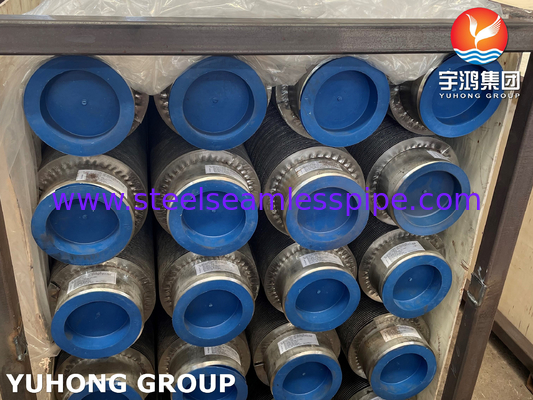

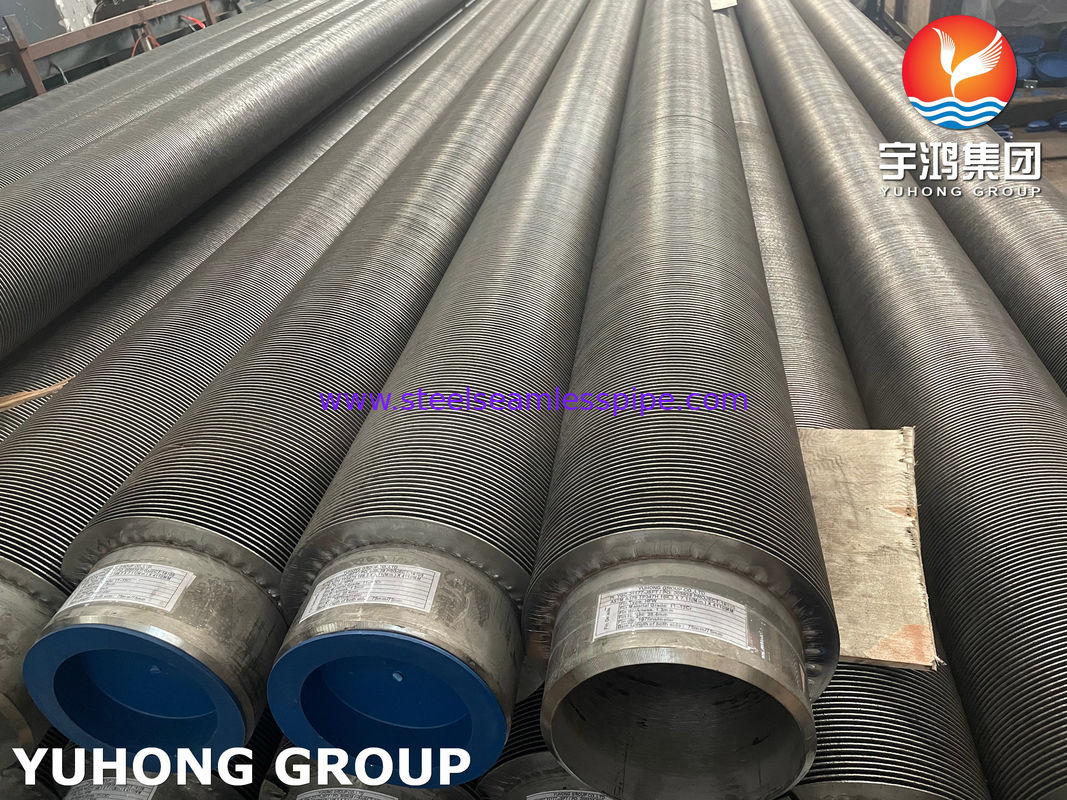

Naadloos buisje van roestvrij staal ASTM A312 TP304L met 11Cr, 13Cr Solid Fin Tube.
HFW Solid Fined Tubes, afkorting voor High Frequency Welded Helical Spiral Solid Fined Tube
Helical Fined Tubes bieden de ontwerper een hoge thermische efficiëntie en compacte ontwerpoplossingen voor een hele reeks warmtewisselaars waarbij schone rookgassen worden gebruikt.Helical fined tubes worden vervaardigd in zowel Solid als Serrated type.
HFW-slijmvinnenbuis
Deze gelaste stalen buisconfiguratie met vinnen kan worden gebruikt voor praktisch elke warmtewisselaartoepassing en is vooral geschikt voor toepassingen bij hoge temperatuur en hoge druk.De belangrijkste kenmerken van deze configuratie zijn efficiënt, effectieve binding van de vin aan de buis onder alle omstandigheden van temperatuur en druk, en vermogen om hoge temperaturen aan de vinkant te weerstaan.
| Vinnenbuis | |||||||||
| Onderdeel van de basisbuis | Vinnendeel | ||||||||
| Specificatie | Materiaalkwaliteit | Grote afmetingen | Materiaalkwaliteit | Vinnentype | Vinnenhoogte | Vinnendikte | Fin Qty | Fin Dia. | Naakte lengte |
| ASTM A213 ; ASME SA213; ASME A249; ASME SA249; ASME A269; ASME SA269; ASME A312; ASME SA312; ASME A376; ASME SA376; ASME A789; ASME SA789; ASME A790; ASME SA790 | TP304, TP304L, TP304H, TP310S, TP310H, TP316L, TP317L, TP321, TP321H, TP347, TP347H, S31803, S32205, S32750, S32760 | Grootte van de buis: 15.875 x 1.6515.875 x 2.1115.875 x 2.77; 19,05 x 1.65- 19,05 x 2.11- 19,05 x 2.77; 25,4 x 2.11; 25,4 x 2.77; 25,4 x 3.05; 25,4 x 3.4- 31,75 x 2.11- 31,75 x 2.77- 31,75 x 3.05- 31,75 x 3.438,1 x 2.1138,1 x 2.7738.1 x 3.0538.1 x 3.444,45 x 2.1144,45 x 2.7744,45 x 3.0544,45 x 3.444,45 x 3.8144,45 x 4.5750,8 x 2.1150,8 x 2.7750,8 x 3.0550,8 x 3.450,8 x 3.8150,8 x 4.5757,15 x 2.1157,15 x 2.7757,15 x 3.0557,15 x 3.457,15 x 3.8157,15 x 4.5763,5 x 2.1163,5 x 2.7763,5 x 3.0563,5 x 3.463,5 x 3.8163,5 x 4.57; Pijpgrootte: 2 1/2" SCH40 (73.03 X 5.16); 2 1/2" SCH80 (73.03 X 7.01); 3" SCH40 (88.9 X 5.49); 3" SCH40 (88.9 X 7.62); 3 1/2" SCH40 (101.6 X 5.74); 3 1/2" SCH80 (101.6 X 8.18); 4" SCH40 (114.3 X 6.02); 4" SCH80 (114.3 X 8.56); 5" SCH40 (141.3 X 6.55); 5" SCH80 (141.3 X 9.27); 6" SCH40 (168.3 X 7.11); 6" SCH80 (168.3 X 10.97); 8" SCH40 (219.1 X 8.18); 8" SCH80 (219.1 X 12.7); Lengte max.: 25M/pc;andere maten zijn afhankelijk van de vraag van de klant | Roestvrij staal: SS304, SS304L, SS316L, SS317L, SS347, SS310; SS409 (1CR12), SS410(1Cr13); koolstofstaal(CS), legeringsstaal: ASTM A387 Gr.A, Gr.B, Gr.C; aluminium ASTM A209 / ASME SA209 AL1060, Gr.6061De in de bijlage vermelde gegevens moeten worden verzameld in een van de volgende modellen:6061Gr.6063, ASTM A221/ ASME SA221 AL 1060, Gr.6061, Gr.6063 Gelegeerd staal: P11, P22, P5, P9 | Solid Fin : High Frequency Welding ((HFW), Serrated Fin Tube, Studded Tube /Pin Tube, Square Fin Tube, H Type Fin tube, HH type Fin tube; Embedded : G Type Fin Tube; Wound: L, LL, KL ; Extrudeerd;Draad Fin buis De in de bijlage bij deze verordening vermelde voorwaarden gelden ook voor de in de bijlage bij deze verordening opgenomen producten. | 1.6 mm ~ 60 mm | 0.2 mm~3.0 mm | Afhankelijk van het verzoek van de klant | 12.7mm ~ 25.4mm | 40 mm ~ op verzoek van de klant |
| Voor de toepassing van deze richtlijn geldt de volgende bepalingen: | 1.4301,1.4305, 1.4306, 1.4307, 1.4571,1.4401, 1.4404, 1.4541, 1.4948, 1.4550, 1.4912, 1.4845, 1.4462, 1.4539, 1.4438, 1.4501 | ||||||||
| ASTM A335; ASME SA335; ASTM A213; ASME SA213 | T1, T11, T12, T22, T23, T5, T9, T91, T92, P1, P11, P12, P22, P23, P5, P9, P91, P92 | ||||||||
| ASTM A53; ASTM A106, ASME SA106 | GR.A, GR.B, GR.C. | ||||||||
| ASTM A178; ASME SA178; ASTM A179, ASME SA179; ASTM A192; ASME SA192; ASTM A209; ASME SA209; ASTM A210; ASME SA210; ASTM A 214; ASME SA214; ASTM A333; ASME SA333 | Gr.A, Gr.B, Gr.C, A179, A192, T1a, T1b Gr.A1, Gr.1Gr.3Gr.6 | ||||||||
| ASTM B161; ASTM SB161; ASTM B163; ASTM SB163; ASTM B164; ASME SB164; ASTM B165; ASME SB165; ASTM B167; ASME SB167; ASTM B407; ASME SB407; ASTM B444; ASME SB444; ASME B622; ASME SB622; ASTM B388;ASME SB388 | Klasse:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401, 404, R-405, K500.600, 601, 617, 625, 690, 718, 740, X-750.800, 800H, 800HT, 825, 840. Zuiver nikkel:Ni-200, Ni-201, Ni-270. NS legering:Ns 1101, NS1102, NS1103, NS3105.5Gr.7, Gr.9 ; | ||||||||
Concurrentievoordeel:
