De Spiraalvormige Spiraal van HFW randde Finned Buis voor RadiatorWarmtewisselaar

Overzicht

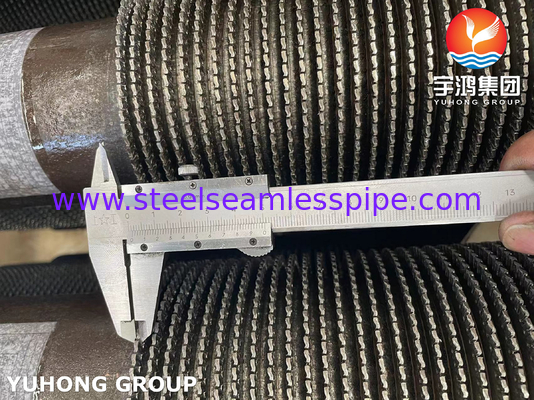

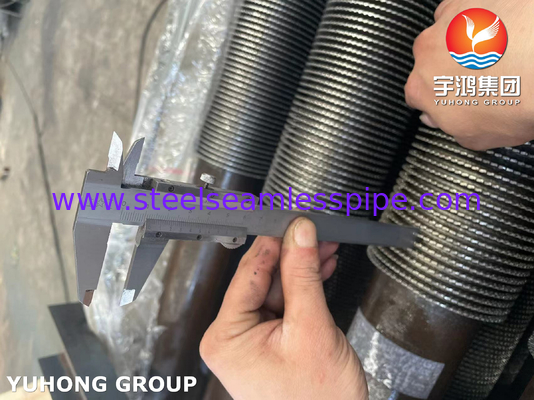

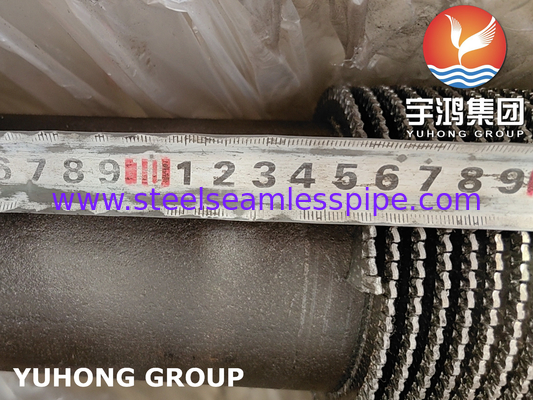

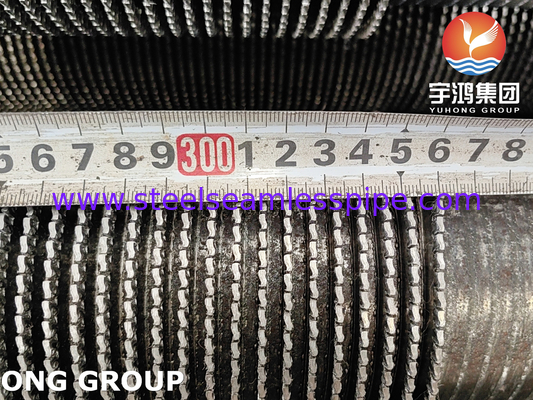

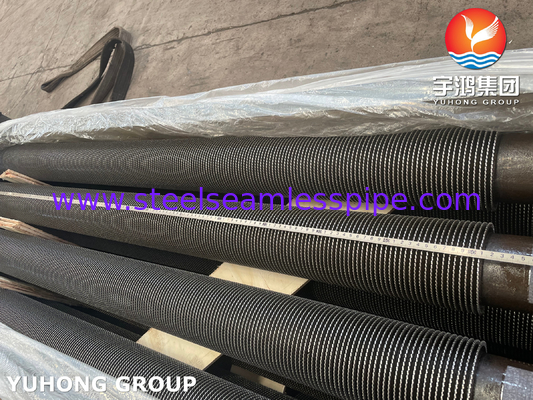

Worden de Gelaste Spiraalvormige Getande Finned Buizen van Yuhong Group geproduceerd op dezelfde manier als stevige vin, behalve dat alvorens de vinstrook rond de buis wordt gevormd, wordt de vinstrook gesneden (of) kruiselings van één rand (die de buitenrand van de vinsegmenten) zal worden aan binnen 1/4 ″ van de andere rand „gesneden“, verlatend een ongesneden gedeelte dat een ononderbroken basis voor de vinsegmenten zal worden. Het interval tussen besnoeiingen (dat bepaalt de segmentbreedte na de strook rond de buis) kan als of 5/32 ″ of 5/16 ″ worden gespecificeerd wordt gevormd. Na wordt gesneden, wordt de vinstrook gehouden onder spanning en lateraal beperkt aangezien het rond de buis wordt gevormd, daardoor verzekerend krachtig contact met de buisoppervlakte. Aangezien de vinstrook rond de buis zijn buiten wordt gevormd (de getande) rand spreidt uit, openend de segmenten zoals bloemblaadjes van een madeliefje. Een ononderbroken las wordt toegepast op het punt waar de vinstrook eerst rond de buisdiameter begint te buigen gebruikend van het het gasmetaal van Yuhong Group het booglassen (GMAW) procédé uniek. Dit lassenprocédé leidt tot de sterkste vin aan buisgehechtheid in de industrie, de uitstekende kenmerken van de hitteoverdracht, lage vin-zijdrukdaling en weinig aan geen verandering in korrelmicrostructuur en fysieke kenmerken zelfs wanneer 3%-9% chromiumbuizen worden gebruikt.

Finned buizen zijn geclassificeerd volgens hun vorm:

• Vierkante finned buis;
• Cirkel finned buis;
• Spiraalvormige finned buis;
• Longitudinale Finned Buis
• Golf finned buizen;
• Spiraalvormige Getande Finned Buizen;
• De naald vormde finned buis;
• Integrale plaatvormige finned buis (plaatvin);
• Binnen finned buis. Wacht een minuut.

Finned buizen worden geclassificeerd door verwerkingstechnologie:

• Gerolde finned buis;
• Gelaste gevormde vinbuis (gelaste vinbuis, de Ondergedompelde buis van de booglassenvin);
• Rolling vormde finned buizen;
• De reeks vormde finned buizen;
• Gietende finned buizen;
• Spannings gekronkelde finned buis;
• Tussenvoegselbuis.

Basispijp/buismateriaal:

Roestvrij staal: ASME SA213/ASTM A213, ASME SA249/A249, ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Duplex/Super Duplexstaal: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Koolstofstaal: ASME SA106/ASTM A106 Gr. B, Gr. C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
Legeringsstaal: T1 VAN ASME SA213/ASTM A213, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16MO3, 15MO3, 13CRMO-4, 12CR1MOVG.
De Staalkwaliteit van de nikkellegering: Hestalloy: C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35. Monel: 400.401, 404, R-405, K500.
Inconel: 600, 601, 617, 625, 690, 718, 740, x-750. Incoloy: 800, 800H, 800HT, 825, 840.
Zuiver Nikkel: Ni-200, Ni-201, Ni-270. NS-Legering: NS 1101, NS1102, NS1103, NS3105. Het Staal van de koperlegering: ASTM B111 (70400, C70600, C71500, C71640, C68700, C44300)
Vinmateriaal: Legeringsstaal, Roestvrij staal, Koolstofstaal.
Gelaste de vinnenbuis van de roestvrij staal Hoge Frequentie, Gelaste de vinnenbuis van de koolstofstaal Hoge Frequentie, Duplex van de de buis Super Duplex Hoge Frequentie van Hoge Frequentie Gelaste vinnen Gelaste de vinnenbuis, buis van Lucht de koelere vinnen, de vinnenbuis van de Luchtvoorverwarmer. Uitgedreven vinnenbuis, Getande vinbuizen.

Voordeel van HFW-Vinbuis:

• 1. Wegens de snelle lassensnelheid en het sterke self-cooling effect van de gelaste delen, niet alleen is de hitte-beïnvloede streek klein, maar ook is de oxydatie niet gemakkelijk voor te komen, zodat zijn de organisatie en de prestaties van de las zeer goed.
• 2. Lage contacthittebestendigheid, hoge stabiliteit, de capaciteit van de anti-stofaccumulatie.
• 3. Het grote gebied van de hitteuitwisseling.
• de 4.The gelaste configuratie van de staal finned buis kan voor om het even welke praktisch warmtewisselaartoepassing worden gebruikt, en is bijzonder geschikt voor toepassingen op hoge temperatuur en hoge druk. De belangrijke eigenschappen van deze configuratie zijn efficiënte, efficiënte band van vin aan buis in alle omstandigheden van temperatuur en druk, en capaciteit om hoge vin-zijtemperaturen te weerstaan.
• 5. Een ononderbroken spiraalvormige vin wordt vastgemaakt aan de basisbuis door lassen van de hoge frequentie het elektrische weerstand om een efficiënte en thermaal betrouwbare band te geven.
• 6. De hoge frequentie laste spiraalvormige spiraalvormige stevige finned buis voorziet de ontwerper van hoge thermische efficiency en compacte ontwerpoplossingen voor een gehele waaier van warmtewisselaars waar het schone rookgas wordt gebruikt. De spiraalvormige finned Buizen worden vervaardigd in zowel Stevig als Getand type.

Toepassing van HFW-Vinbuis:

• Luchtkoeler
• De Harder van de lastenlucht
• Condensator
• Evaporator
• Vloeibare Koeler
• Gaskoeler
• Oliekoeler
• Radiator
• Koeling
• Stoom aan LuchtWarmtewisselaar
• oververhitter enz.
