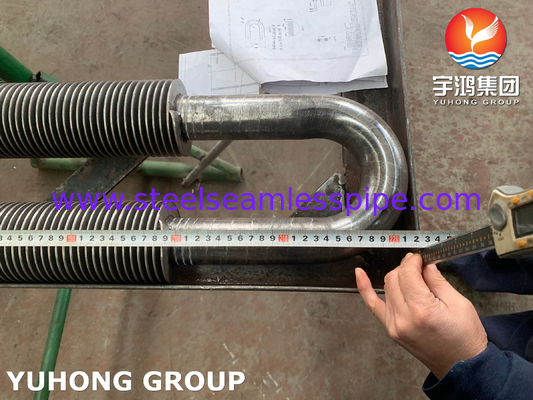

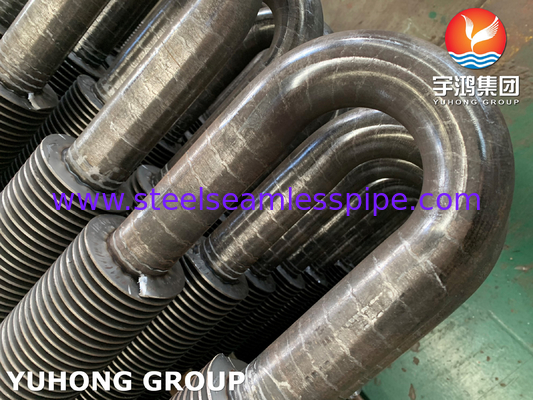

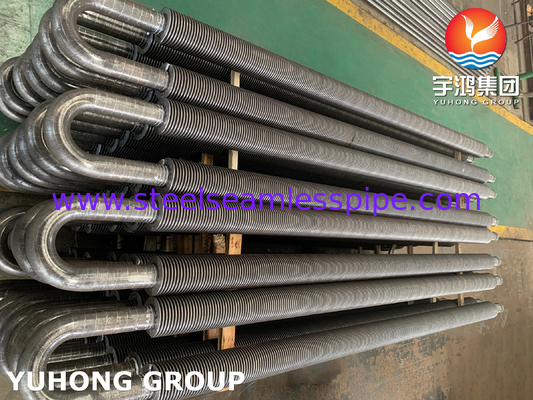

ASTM A106 HF Lasgroep B Carbon Steel U Bend Fin Tube Voor Warmtewisselaar
YUHONG Group biedt ASTM A106 Gr. B HF U-Fin-buis van gelast koolstofstaal.
Schommelbuisheeft vele soorten: Sprial High Frequency Welded Fined Tube, Serrated Sprial High Frequency Welded Fined Tube, Studded Tube, H-type en Double H-type Fined Tube

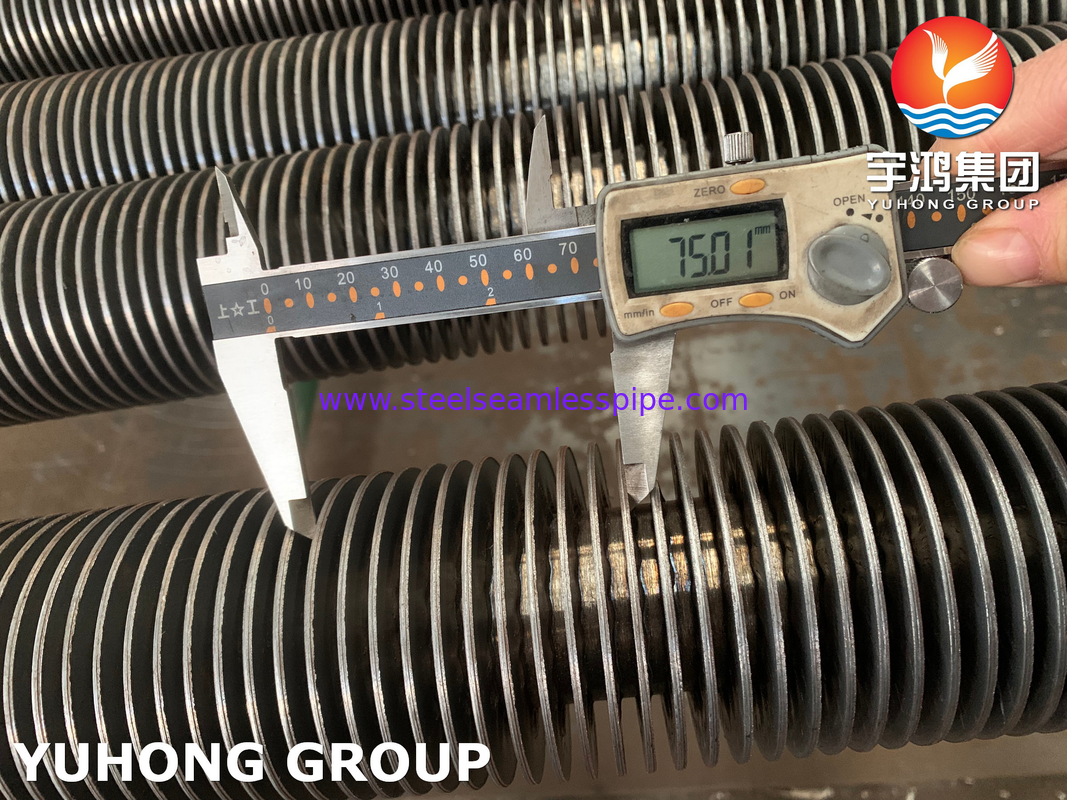

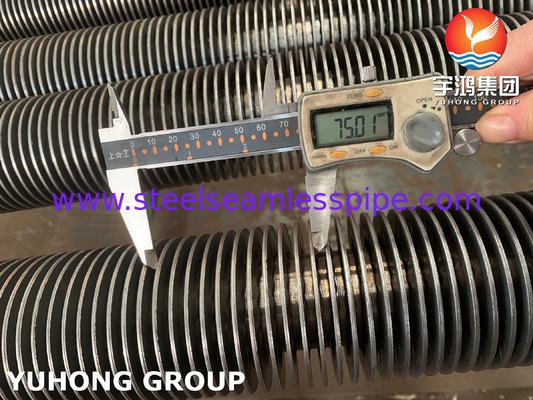

HFW Fin Tubeis een van de meest gebruikte spiraalvormige vinnenbuizen en wordt nu veel gebruikt voor het terugwinnen van afvalwarmte in de elektriciteits-, metallurgie-, cement- en petrochemische industrie.
Het heet ook solide type vinnen buis,use the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or meltedVoltooi het lassen.Dit type vinnenbuis kan de warmteoverdracht veel meer verbeteren dan een blote buis.
Dit hoogfrequente lassen is eigenlijk een vaste fase lassen.Vanwege de nauwgezette las van de vinnen aan de basispijp/buis worden deze vinnenbuizen vaak gebruikt in trillingsomstandigheden.
Specificaties voor verschillende soorten vinnenbuizen die wij kunnen aanbieden
| Type |
Beschrijving |
basisbuis |
Vingenspecificatie (mm) |
| Overdosis (mm) |
Vinnenpijl |
Vinnenhoogte |
Vinnen dik |
| Ingebed |
G-type vinnenbuis |
16-63 |
2.1~5 |
< 17 |
- 0!4 |
| Gepolijst |
metalen met een enkel metaal |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Laagvinnenbuis T-vinnenbuis |
10-38 |
0.6~2 |
< 1.6 |
- 0!3 |
| met een diameter van niet meer dan 50 mm |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Wond |
L/kl/ll type vinnenbuis |
16-63 |
2.1~5 |
< 17 |
- 0!4 |
| String |
met een breedte van niet meer dan 15 mm |
25 tot 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| U-type |
U-type buis |
16 tot 38 |
/ |
/ |
/ |
| Schommelingen |
HF-lassen vinnenbuis |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| H/HH type vinnenbuis |
25-63 |
8 tot 30 |
< 200 |
1.5-3.5 |
| met een diameter van niet meer dan 20 mm |
25-219 |
8 tot 30 |
5 tot 35 |
φ5-20 |
Einde: vlakke en gebogen
Geen vingebied aan beide zijden: op verzoek van de klant en op tekening
Materiaal basispijp/buis:
Roestvrij staal: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Duplex/Super Duplex staal: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Koolstofstaal: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
Geallieerd staal: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, enz.
Nikkellegeringsstaal:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401404, R-405, K500.
Inconel:600, 601, 617, 625, 690, 718, 740, X-750.800800H, 800HT, 825, 840.
NS-legering: NS 1101, NS 1102, NS 1103, NS 3105. Koperlegeringsstaal: ASTM B111 ((70400, C70600, C71500, C71640, C68700, C44300)
Finnenmateriaal:
Legstaal, roestvrij staal, koolstofstaal.
Detail van A106 Gr B-buis
Chemische samenstelling max %
| Graad |
C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
C. |
Mo. |
Ni |
V |
| Groep B |
0.3 |
0.29-1.06 |
0.035 |
0.35 |
0.1 |
0.4 |
0.4 |
0.15 |
0.4 |
0.08 |
Mechanische eigenschappen
| Graad |
Treksterkte, min. |
Vermogen (0,2%Offset,min) |
Verlenging |
| Groep B |
ksi-66,MPa-415 |
psi-35, MPa-240 |
0.3 |
Toepassingen
Warmtewisselaars
Verwarmingsapparaten
Airconditioningsystemen
Industriële verwarmingstoestellen
Olie en gasindustrie
Energieopwekking
Koelinstallaties
