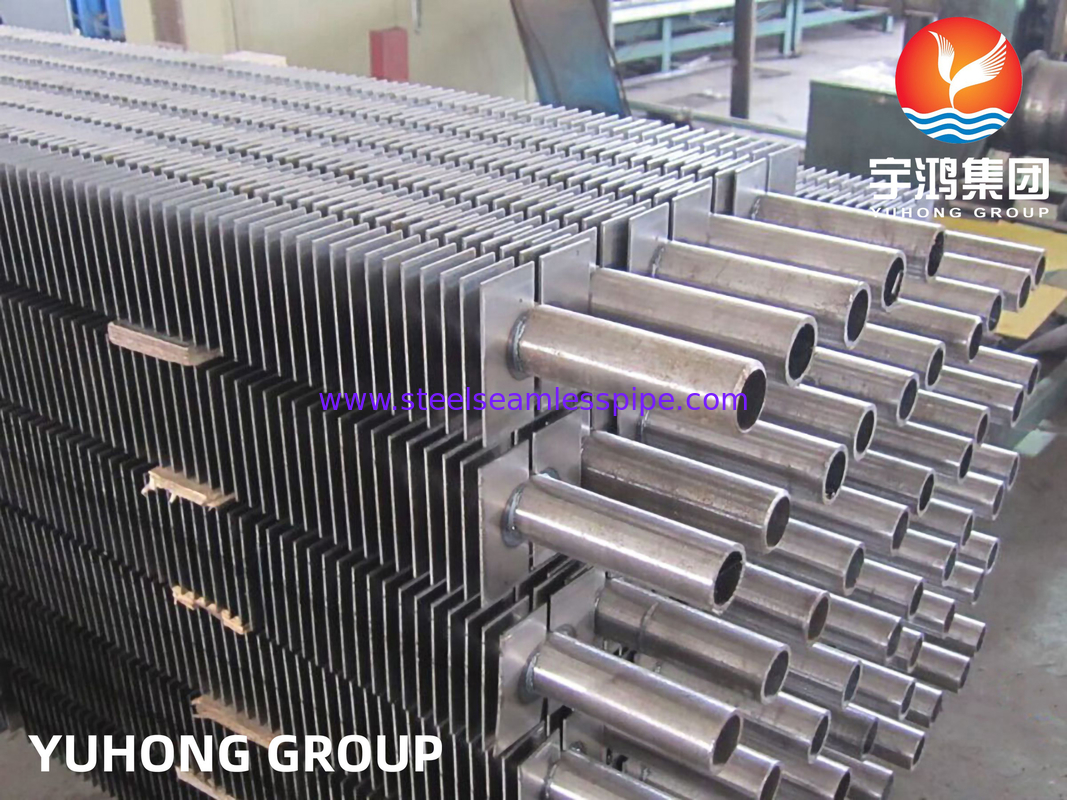

ASTM A192 H-type vierkant fijnbuis van koolstofstaal voor ketels
YUHONG Group biedt vele soorten vinnenbuizen. en ASTM A192 lassen koolstofstaal H / HH type vinnenbuis die we verkopen in vele jaren en verkopen in meer dan 70 landen.
Specificaties voor verschillende soorten vinnenbuizen die wij kunnen aanbieden
| Type |
Beschrijving |
basisbuis |
Vingenspecificatie (mm) |
| Overdosis (mm) |
Vinnenpijl |
Vinnenhoogte |
Vinnen dik |
| Ingebed |
G-type vinnenbuis |
16-63 |
2.1~5 |
< 17 |
- 0!4 |
| Gepolijst |
metalen met een enkel metaal |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Laagvinnenbuis T-vinnenbuis |
10-38 |
0.6~2 |
< 1.6 |
- 0!3 |
| met een diameter van niet meer dan 50 mm |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Wond |
L/kl/ll type vinnenbuis |
16-63 |
2.1~5 |
< 17 |
- 0!4 |
| String |
met een breedte van niet meer dan 15 mm |
25 tot 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| U-type |
U-type buis |
16 tot 38 |
/ |
/ |
/ |
| Schommelingen |
HF-lassen vinnenbuis |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| H/HH type vinnenbuis |
25-63 |
8 tot 30 |
< 200 |
1.5-3.5 |
| met een diameter van niet meer dan 20 mm |
25-219 |
8 tot 30 |
5 tot 35 |
φ5-20
|

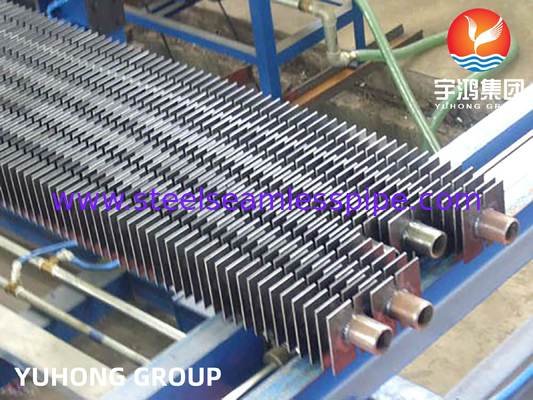

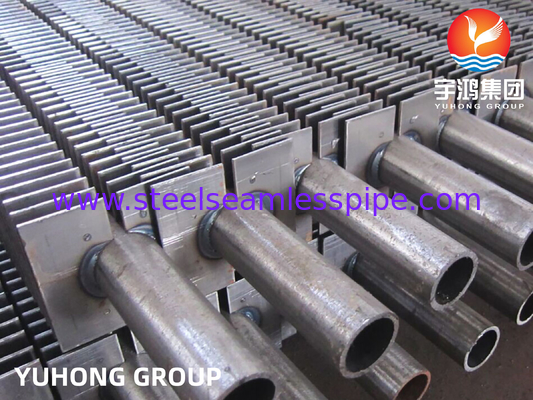

Een warmtewisselaar voor industriële ketels is een soort ketelonderdelen.Met twee stalen cirkelvormige symmetrie die op fluorescerende buizen moeten worden gelast om een positieve vorm te vormen die vergelijkbaar is met de letter "H"H-slangen worden veel gebruikt in boilers, industriële ketels, scheepsenergie, zoals de staart van warmtewisselaarcomponenten.
Kenmerken van H Fin Tube
Voeg het warmte-uitwisselingsgebied toe en verminder het aantal buizen, verminder de rook snelheid en slijtage.
Kan worden gemaakt voor een dubbele H-finnenbuis, hoge stijfheid om in een lange buisrij te passen.
In lijn gerangschikt om de ruimte in veel kleine zones te maken, gemiddeld luchtstroom om de slijtage te verminderen.
Met een recht kanaal om het beste as-blowing effect te krijgen.
Compacte structuur om het gewicht te verminderen en de productiekosten te verlagen.
Materiaal basispijp/buis die wij kunnen aanbieden
Roestvrij staal: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Duplex/Super Duplex staal: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Koolstofstaal: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
Geallieerd staal: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, enz.
Nikkellegeringsstaal:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401404, R-405, K500.
Inconel:600, 601, 617, 625, 690, 718, 740, X-750.800800H, 800HT, 825, 840.
NS-legering: NS 1101, NS 1102, NS 1103, NS 3105. Koperlegeringsstaal: ASTM B111 ((70400, C70600, C71500, C71640, C68700, C44300)
Vinnenmateriaal dat wij kunnen aanbieden
Legstaal, roestvrij staal, koolstofstaal.
Detail van ASTM A192 buis
A192Deze specificatie heeft betrekking op een minimumwanddikte, naadloze ketels van koolstofstaal en superverwarmingsbuizen voor hoge druk.
Chemische samenstelling max %
| Graad |
C |
Deeltjes |
P |
S |
- Jawel. |
| A192 |
0.3 |
0.27-0.63 |
0.035 |
0.035 |
0.25 |
Mechanische eigenschappen
| Graad |
Treksterkte, min. |
Vermogen (0,2%Offset,min) |
Verlenging |
Brinellhardheid |
Rockwellhardheid |
| A192 |
Ksi-47,MPa-325 |
Ksi-26,MPa-180 |
0.35 |
137HRB |
77HRB |
Toepassing
Warmteonderdelen / warmtewisselaar
Stoomspellen
Luchtverwarmers
Luchtkoelers / olie-koelers / waterstofkoelers / generatorkoelers
Terugwinning van afvalwarmte
Airconditioning / Luchtverwarmers
Stoomcondensatoren, enz.
Gerelateerde industrieën
Chemische industrie
Olie-industrie
Metallurgische industrie
Energie-industrie
Farmaceutische industrie
Voedingsmiddelenindustrie
Lichte industrie, enz.
