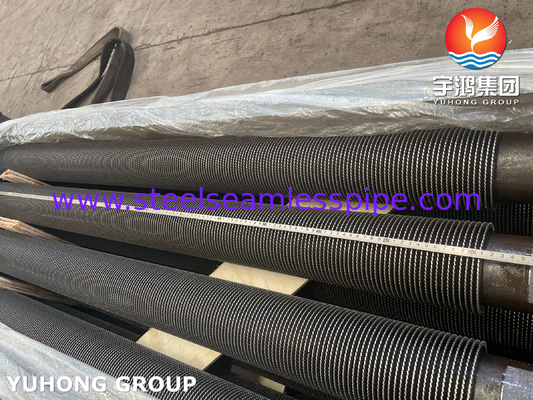

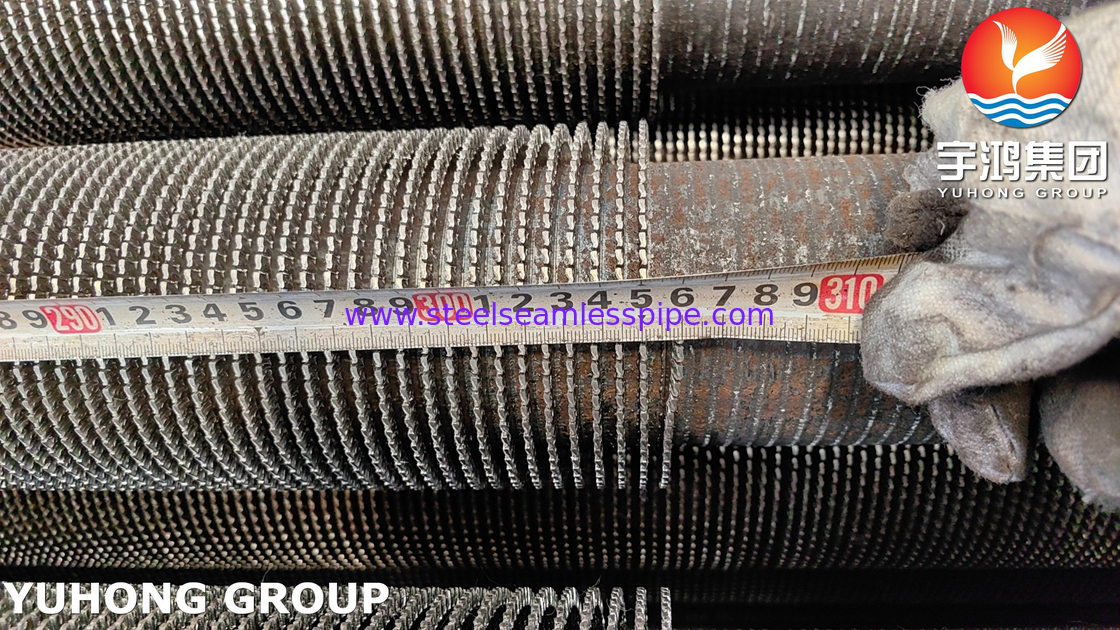

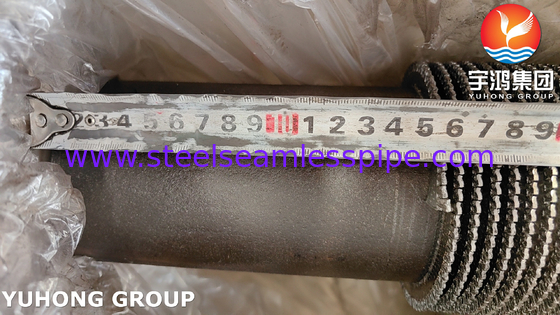

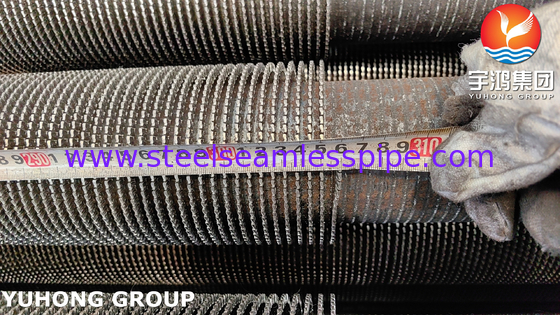

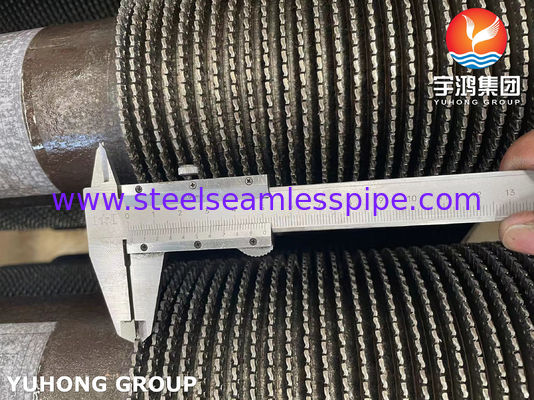

ASTM A335 Gr P9 Geraafde scharnierbuis van legeringsstaal voor ovens
Deze pagina gaat over ASTM A335 Gr. P9 gezaagde legering staal vin buis, het is een soort warmtewisselaar buis ontworpen om de warmteoverdracht efficiëntie te verbeteren.En het wordt over het algemeen gebruikt in toepassingen waar warmteoverdracht van cruciaal belang is, zoals ketels, condensatoren en luchtkoelers.
YUHONG Groupkan verschillende industrieprojecten maken enAl onze producten zijn in eigen land geproduceerd, ontwikkeld en geproduceerd.We kunnen ervoor zorgen dat u producten kunt krijgen met de hoogste kwaliteit en productie normen en een lokale, bezorgd, klantenservice aanwezig!
Specificaties voor andere soorten schalen die wij kunnen aanbieden
| Type |
Beschrijving |
basisbuis |
Vingenspecificatie (mm) |
| Overdosis (mm) |
Vinnenpijl |
Vinnenhoogte |
Vinnen dik |
| Ingebed |
G-type vinnenbuis |
16-63 |
2.1~5 |
< 17 |
- 0!4 |
| Gepolijst |
metalen met een enkel metaal |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Laagvinnenbuis T-vinnenbuis |
10-38 |
0.6~2 |
< 1.6 |
- 0!3 |
| met een diameter van niet meer dan 50 mm |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Wond |
L/kl/ll type vinnenbuis |
16-63 |
2.1~5 |
< 17 |
- 0!4 |
| String |
met een breedte van niet meer dan 15 mm |
25 tot 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| U-type |
U-type buis |
16 tot 38 |
/ |
/ |
/ |
| Schommelingen |
HF-lassen vinnenbuis |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| H/HH type vinnenbuis |
25-63 |
8 tot 30 |
< 200 |
1.5-3.5 |
| met een diameter van niet meer dan 20 mm |
25-219 |
8 tot 30 |
5 tot 35 |
φ5-20 |
Basisbuismateriaal:Materialen koolstofstaal, legeringsstaal(P5, P9, P11, P22)Roestvrij staal en corrosiebestendig staal, enz..
Finnenmateriaal: Materialen Koper / Aluminium / Koolstofstaal / Roestvrij staal
Gezaagdvinnenbuizen bestaan uit een basisbuis met gezaagdvinnen die aan het buitenoppervlak zijn bevestigd.De aanwezigheid van deze vinnen helpt de snelheid van warmteoverdracht tussen de vloeistof in de buizen en de lucht of het gas dat over de vinnen stroomt te verhogenDeze vinnenbuizen zijn meestal gemaakt van materialen zoals koolstofstaal, roestvrij staal of koper.Ze worden gebruikt in verschillende industrieën, waaronder elektriciteitsopwekking.In het algemeen zijn gezaagde vinnenbuizen ontworpen om de warmteoverdracht te verbeteren.
Specificaties van de gezaagde buis die wij kunnen aanbieden
| Yuhong GroupGeweld spiraalvormig gezaagde schalen |
| Lasproces |
GMAW |
| Grootte van de buis |
1.00′′tot 12.75′′Een overdosis. |
| Vinnenhoogte |
0.375′′tot 1.25′′ |
| Breedte van het vinsegment |
5/32′′of 5/16′′ |
| Vinnendikte |
20g).035′′) tot en met 16%.060′′) |
| Vinnenhoogte |
1 tot 7 vinnen per centimeter |
| Materialen |
Elke combinatie van materialen die met een boog kan worden gelast |
| Lange buis |
Geen praktische limiet |
Kenmerken van een vinnenbuis
1Het ontwerp van getande vinnen kan de effectieve oppervlakte voor warmteoverdracht vergroten, de warmteoverdracht en de algehele efficiëntie verbeteren.
2. Vermindert de drukval aan de luchtzijde: De zaagstenen op het oppervlak van de vin helpen de randlaag te breken en de drukval aan de luchtzijde te verminderen, waardoor het energieverbruik en de bedrijfskosten worden verminderd.
3Verbeterde vermogen tegen vervuiling: het getande vinontwerp helpt ook om vervuiling te minimaliseren en de prestaties en levensduur van de warmtewisselaar te verbeteren.
4• Verscheidenheid: gezaagde vinnenbuizen kunnen in verschillende toepassingen en industrieën worden gebruikt
5. Aanpasbare opties: gezaagde vinnenbuizen kunnen worden aangepast aan specifieke vereisten
Detail van ASTM A335 buis P9 S50400
ASTM A335Deze specificatie geldt voor naadloze ferritische legeringsstaalpijpen met nominale wand en minimale wand die bestemd zijn voor gebruik bij hoge temperaturen.Flanken (vanstoning)De keuze zal afhangen van het ontwerp, de gebruiksomstandigheden, de mechanische eigenschappen en de hoogtemperatuurkenmerken.
Chemische samenstelling (%) --MAX
| C |
Deeltjes |
P |
Su. |
- Jawel. |
Cr |
Mo. |
| 0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.25-1 |
8 tot 10 |
0.9-1.1 |
Mechanische eigenschappen
| Treksterkte, min. |
Vermogen 0,2%Offset, min |
Verlenging-Langetermijn |
Maximale hardheid |
| MPa-585 |
MPa-415 |
30% |
25HRC |
Sommige aanverwante industrieën
1Olie-industrie- Ik weet het niet.
2Metalenindustrie
3.Kotels voor elektriciteitscentrales
4- Warmte-uitwisselingssystemen
5- Farmaceutische industrie
6Petrochemische industrie
7.Recuperatie van afvalwarmte
Inspecties en proeven
| 1Chemische samenstelling |
| 2.Mechanische eigenschappen |
| 3.Flattening Test |
| 4Ultrasone test |
| 5.Intergranulaire corrosieproef |
| 6Hardheidstest |
| 7.Transversale trekproef (alleen voor bimetalen buizen), enz. |
