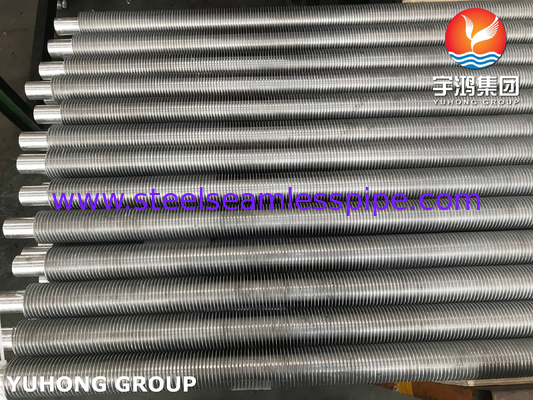

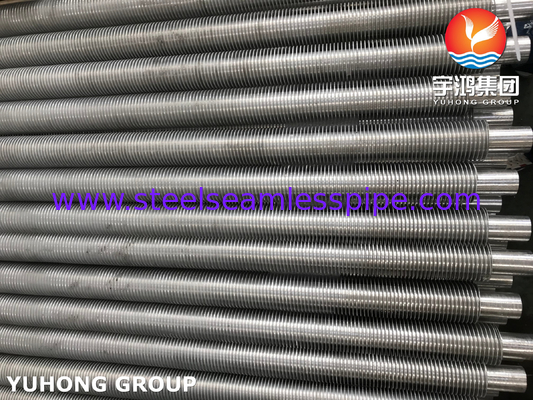

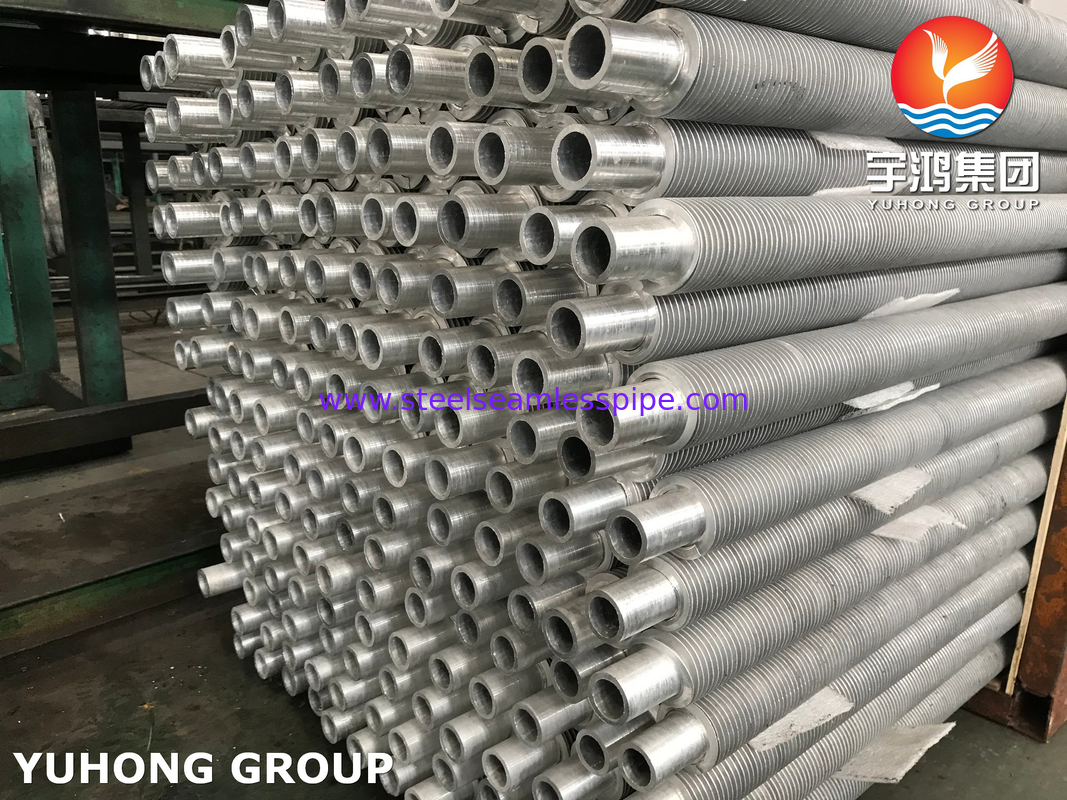

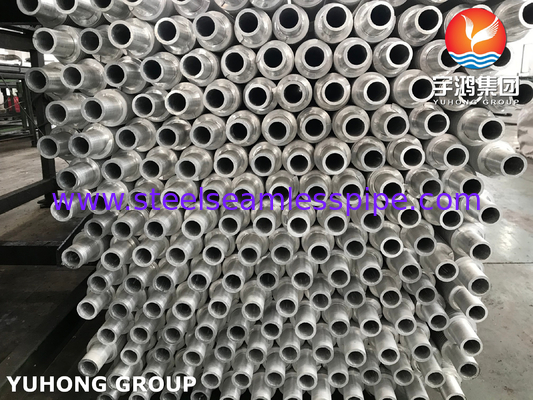

ASTM A312 ASME SA312 Roestvrij staal met gecomprimeerd metaal, geëxtrudeerd vinbuis voor warmtewisselaar
Composite metalen geëxtrudeerde vinnenbuizen zijn bimetalen warmtewisselaarcomponenten die twee verschillende metalen door middel van een extrusieproces combineren. this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
Het aluminiumvinnenmateriaal wordt eerst aan de buitenkant van de basisbuis aangebracht en vervolgens door een matras geperst om de vinnen rechtstreeks van het buitenste oppervlak van de basisbuis te vormen.
Dit type vin kan de kosteneffectiviteit verhogen en het materiaalgebruik optimaliseren door goedkopere basismaterialen met hoogwaardige vinen te gebruiken
Opmerkelijke voordelen van aluminiumvinnen
(1) Hoge thermische geleidbaarheid
Uitstekende thermische geleidbaarheid: de thermische geleidbaarheid van aluminium (ongeveer 237 W/m·K) is veel hoger dan die van staal (ongeveer 50 W/m·K),met een vermogen van meer dan 10 W,, waardoor de totale warmte-uitwisselingsdoeltreffendheid aanzienlijk wordt verbeterd.
Eenvormige warmteafvoer: De gelijkmatige thermische geleidbaarheid van aluminium kan lokale hotspots verminderen en verhinderen dat de basisbuis vervormd wordt door een overmatige temperatuurgradiale.
(2) Lichte vormgeving
Lage dichtheid: de dichtheid van aluminium (2,7 g/cm3) is slechts 1/3 van die van staal,die bijzonder geschikt is voor gewichtsgevoelige toepassingen (zoals luchtkoelers en warmtewisselaarsystemen voor voertuigen), waardoor de kosten van de structurele steun worden verlaagd.
(3) Corrosiebestendigheid
Natuurlijke oxidatiebescherming: op het oppervlak van aluminium ontstaat gemakkelijk een dichte oxidefilm (Al2O3), die bestand is tegen corrosie door de atmosfeer, waterdamp en zwak zuuromgevingen.verlenging van de levensduur.
Zoutbesproeiingsbestendigheid: het presteert beter dan gewoon koolstofstaal in mariene of kustomgevingen en is geschikt voor condensatoren en zeewaterontziltingsapparatuur.
(4) Economisch
Beheersbare kosten: de prijs van aluminium is lager dan die van koper en roestvrij staal, en het verwerkingsenergieverbruik is laag, met duidelijke algemene kostenvoordelen.
Lage onderhoudskosten: de corrosiebestendigheid vermindert de behoefte aan coating of vervanging.
De verslechtering van de prestaties van een warmtewisselaar is hoofdzakelijk het gevolg van twee verschijnselen die zich in de loop van de tijd voordoen:
- Verhoogde vervuilingsresistentie als gevolg van de ophoping van onzuiverheden in beide vloeistoffen.
- Verhoogde thermische weerstand bij de buis-naafbinding als gevolg van thermische cyclusverwijding van de materialen en corrosie bij de basis of wortel van de vin.Deze factoren veroorzaken een verlies van contact of binding druk tussen de vinnen en de buis.
| Type |
Beschrijving |
basisbuis |
Vingenspecificatie (mm) |
| Overdosis (mm) |
Vinnenpijl |
Vinnenhoogte |
Vinnen dik |
| Ingebed |
G-type vinnenbuis |
16-63 |
2.1-5 |
< 17 |
- 0!4 |
| Gepolijst |
metalen met een enkel metaal |
8-51 |
1.6-10 |
< 17 |
0.2-0.4 |
| Laagvinnenbuis T-vinnenbuis |
10-38 |
0.6-2 |
< 1.6 |
- 0!3 |
| met een diameter van niet meer dan 50 mm |
16-51 |
8 tot 30 |
< 2.5 |
/ |
| Wond |
L/kl/ll type vinnenbuis |
16-63 |
2.1-5 |
< 17 |
- 0!4 |
| String |
met een breedte van niet meer dan 15 mm |
25 tot 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| U-type |
U-type buis |
16 tot 38 |
/ |
/ |
/ |
| Schommelingen |
HF-lassen vinnenbuis |
16-219 |
3-25 |
5 tot 30 |
0.8-3 |
| H/HH type vinnenbuis |
25-63 |
8 tot 30 |
< 200 |
1.5-3.5 |
| met een diameter van niet meer dan 20 mm |
25-219 |
8 tot 30 |
5-35 |
φ5-20 |
Toepassing
Luchtkoeler
De condensatie van de stoom van stoomturbines in elektriciteitscentrales en de koeling van procesgassen in petrochemische installaties zijn afhankelijk van de lichte en atmosferische corrosiebestendigheid van aluminiumvinnen.
Airconditioning- en koelsystemen
Aluminiumvinnenbuizen in verdampers en condensatoren kunnen het gewicht van de apparatuur verminderen en de energie-efficiëntieverhouding (COP) verbeteren.
Thermisch beheer van voertuigen met nieuwe energie
Batterijkoelers en motorradiatoren maken gebruik van het lichte gewicht van aluminiumvinnen om de rijbereik te vergroten.
Industriële warmteherwinning van afvalstoffen
In apparaten voor het terugwinnen van afvalwarmte uit rookgassen zijn aluminiumvinnen bestand tegen corrosie door zure dauwpunt en kunnen ze zich aanpassen aan complexe werkomstandigheden.
