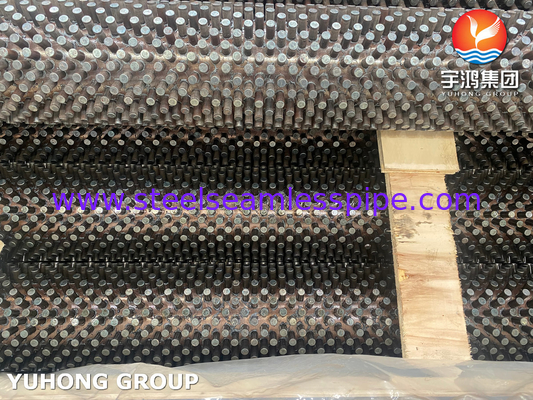

ASTM A213 T9 naadloos buisje van legeringsstaal met gepoefde vinnen

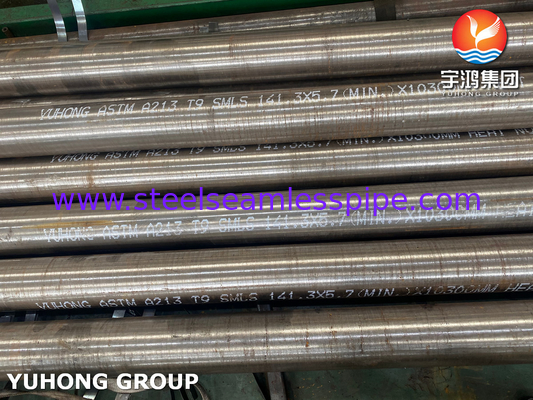

Legstaal zoals A213 T9 biedt goede sterkte, corrosiebestendigheid en hoge temperatuurprestaties, waardoor het geschikt is voor veeleisende omgevingen.andere veel voorkomende legeringsstaal zoals T5, T11, T22, T91, T91... zijn ook een goede keuze als basis buis van gevlegde buis.De toevoeging van elementen zoals chroom en molybdeen verbetert de eigenschappen van het staal, waardoor het duurzaam en betrouwbaar is voor industriële toepassingen.

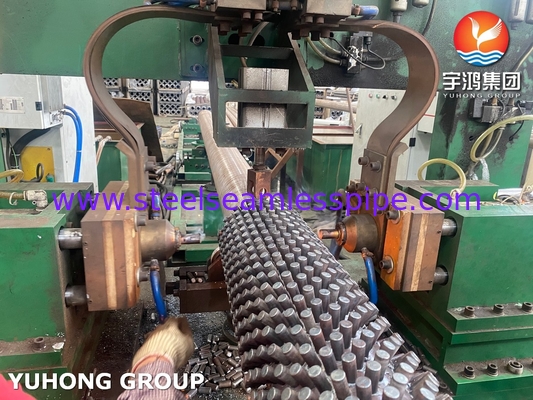

Gekleurde vinnenbuiswordt vervaardigd door elektrische weerstandslassen van stuivers op de blote buizen.resulterend in verbeterde warmteoverdrachtsnelhedenDaarom worden ze veel gebruikt in verschillende industrieën zoals petrochemie, olie en gas,elektriciteitsopwekking, HVAC en chemische verwerking om warmte efficiënt over te dragen tussen vloeistoffen of gassen.
Specificatie van de vinnenbuis
| GEBRUIK |
TYPE |
Naam |
BARE TUBE MATERIAL |
FIN MATERIAL |
| Warmtewisselaar met een vinnenbuis |
Ingebed |
G-TYPE Fin TUBE |
CO2-staal, koper, roestvrij staal, legering |
Aluminium |
| Geïntegreerd |
enkelvoudig metaal gemengd metaal |
CO2-staal, koper, roestvrij staal, legering |
KOPER, ALUMINIUM |
|
Lange vinnenbuis
T-TYPE FIN TUBE
|
CO2-staal, koper, roestvrij staal, legering |
/ |
|
BAMBOO TUBE
GORRUGATEERDE buis
|
CO2-staal, koper, roestvrij staal, legering |
/ |
| WOND |
L/KL/LL TYPE FIN TUBE |
CO2-staal, koper, roestvrij staal, legering |
Koper, aluminium |
| String |
String Fin Tube |
Aluminium, koper, koolstofstaal, roestvrij staal |
Aluminium, koper, koolstofstaal, roestvrij staal |
| U-type |
U-type buis |
CO2-staal, koper, roestvrij staal |
/ |
| Verwarming |
HF WELDING FIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
| H/HH TYPE FIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
| GESTUURDE VIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
Een gelijkwaardig materiaal voor naadloze buizen van ASTM A213 T9 van legeringsstaal
| Handelsnaam |
Graad |
UNS # |
Verwarmingsbuizen |
| 1 1/4 Chroom |
T11 |
K11597 |
A213 / SA213 |
| 2 1/4 Chroom |
T22 |
K21590 |
A213 / SA213 |
| 5 Chroom |
T5 |
K41545 |
A213 / SA213 |
| 9 Chroom |
T9 |
K90941 |
A213 / SA213 |
| T91 |
T91 |
K90901 |
A213 / SA213 |
| T92 |
T92 |
K92460 |
A213 / SA213 |
Mechanische eigenschappen van ASTM A213 T9 naadloos stalen buis van legeringsstaal
| Staalklasse |
Treksterkte, Mpa |
Kracht, Mpa |
Verlenging, % |
| ASTM A213 T5 |
Min: 415 |
Min: 205 |
Min: 30 |
| ASTM A213 T9 |
Min: 415 |
Min: 205 |
Min: 30 |
| ASTM A213 T11 |
Min: 415 |
Min: 205 |
Min: 30 |
| ASTM A213 T12 |
Min: 415 |
Min: 205 |
Min: 30 |
| ASTM A213 T22 |
Min: 415 |
Min: 205 |
Min: 30 |
| ASTM A213 T91 |
Min: 415 |
Min: 415 |
Min: 20 |
Chemische samenstelling voor ASTM A213 T9 naadloos stalen buis van legeringsstaal
| Staalklasse |
| C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
Mo. |
V |
| ASTM A213 T5 |
Max: 0.15 |
0.30 tegen 0.60 |
Max: 0.025 |
Max: 0.025 |
Max: 0.50 |
4.00 - 6.00 |
0.45 tegen 0.65 |
- Dat is... |
| ASTM A213 T9 |
Max: 0.15 |
0.30 tegen 0.60 |
Max: 0.025 |
Max: 0.025 |
0.25 tegen 1.00 |
8.00 - 10.00 |
0.90 tegen 1.10 |
- Dat is... |
| ASTM A213 T11 |
0.05 tegen 0.15 |
0.30 tegen 0.60 |
Max: 0.025 |
Max: 0.025 |
0.50 tegen 1.00 |
1.00 - 1.50 |
0.44-0.65 |
- Dat is... |
| ASTM A213 T12 |
0.05 tegen 0.15 |
0.30 tegen 0.61 |
Max: 0.025 |
Max: 0.025 |
Max: 0.50 |
0.80 tegen 1.25 |
0.44 tegen 0.65 |
- Dat is... |
| ASTM A213 T22 |
0.05 tegen 0.15 |
0.30 tegen 0.60 |
Max: 0.025 |
Max: 0.025 |
Max: 0.50 |
1.90 - 2.60 |
0.87 tegen 1.13 |
- Dat is... |
| ASTM A213 T91 |
0.08 naar 0.12 |
0.30 tegen 0.60 |
Max: 0.020 |
Max: 0.010 |
0.20 tegen 0.50 |
8.00 - 9.50 |
0.85 tegen 1.05 |
0.18-0.25 |
| Cb: 0,06 - 0.1 |
N: 0,030 - 0.070 |
Ni: Max: 0.40 |
Max.04 |
Ti: Max: 0.01 |
Maximaal 0.01 |
|
|

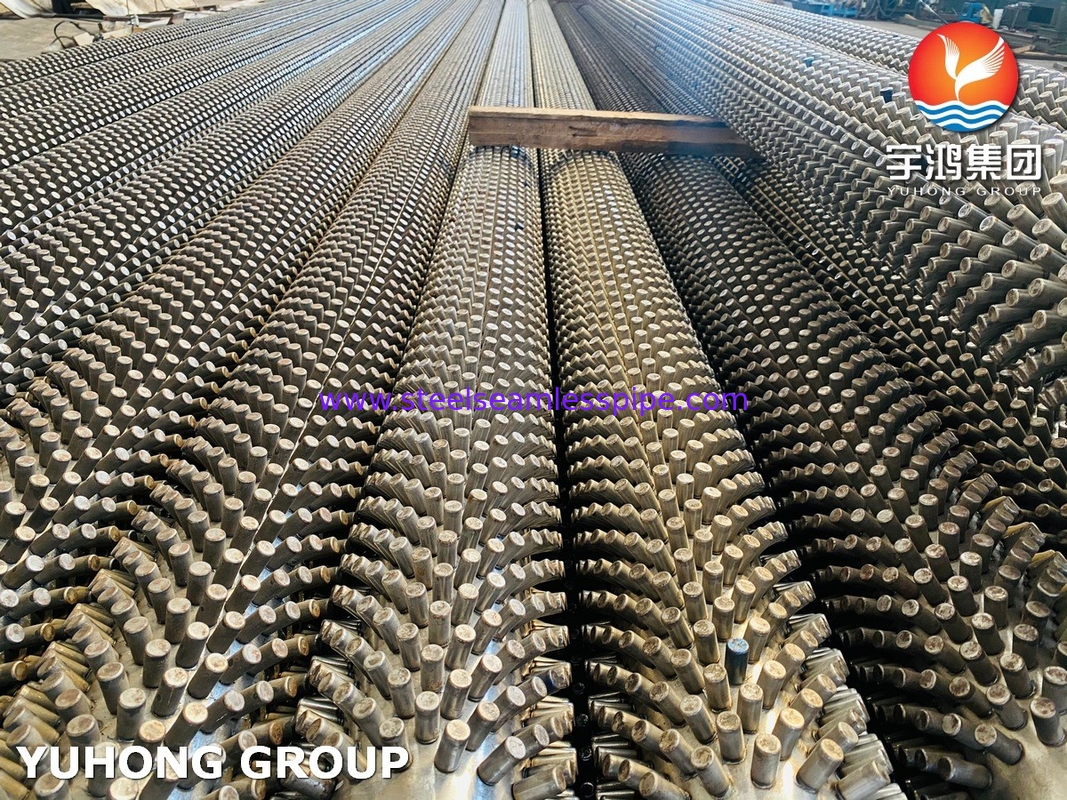

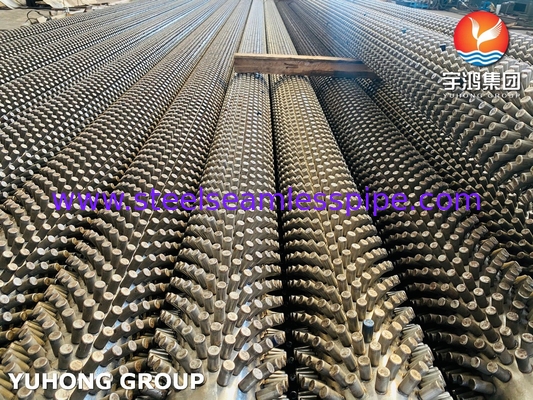

Voordelen van gestuurde buizen:
Vanwege hun relatief dikkere dwarsdoorsnede in vergelijking met vinnen, is studded pijp een van de mechanisch sterkste extended-oppervlakken beschikbaar.Hoewel de sterkte geen factor is voor de warmteoverdracht, kan het belangrijk zijn wanneer de toepassing vereist dat het uitgebreide oppervlak het gewicht van de buis bij de steunstukken draagt, of wanneer bij gebruik of tijdens het reinigen ernstig mechanisch misbruik wordt verwacht.
Toepassing
De voornaamste toepassingen van stuwbuizen zijn het proceswarmteherstel van de petrochemische industrie, in convectieovens, vacuümgeneratoren voor chemische verwerking,speciaal gebruikt voor petroleumtoepassingenDe hoge weerstand van gepoetste buizen tegen harde omgevingen, zoals zweversuren, maakt het zeer bruikbaar voor de genoemde industrieën.
- Economiser
- Verwarmingsapparaten
- Stoomoven
- warmtewisselaars
- Buizenbundels
- Radiatoren
- Luchtkoelers
- Luchtvoorverwarmer
