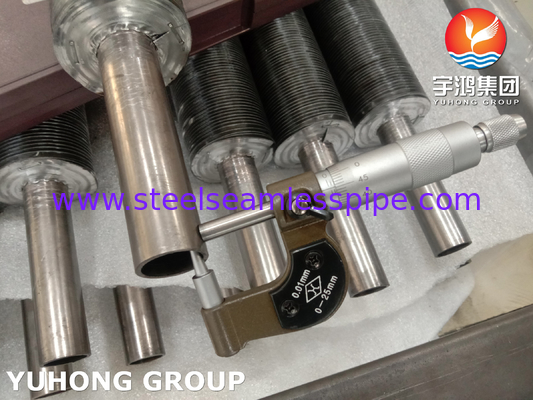

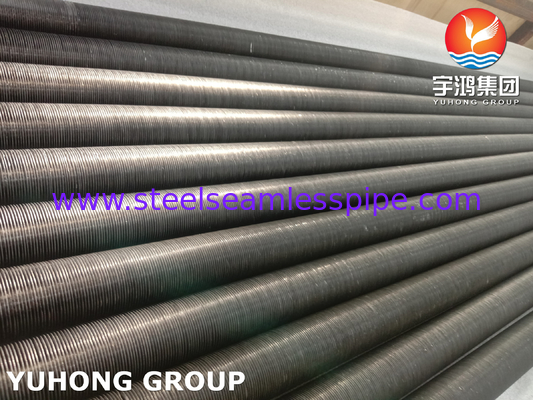

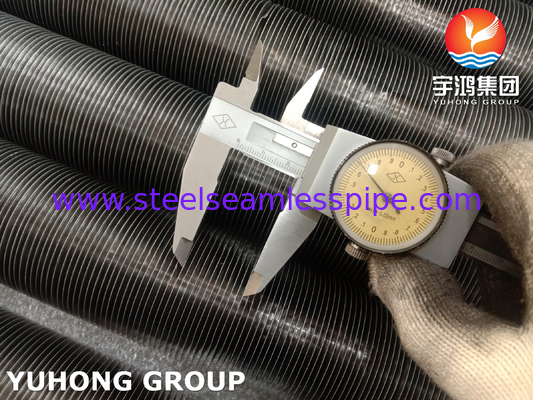

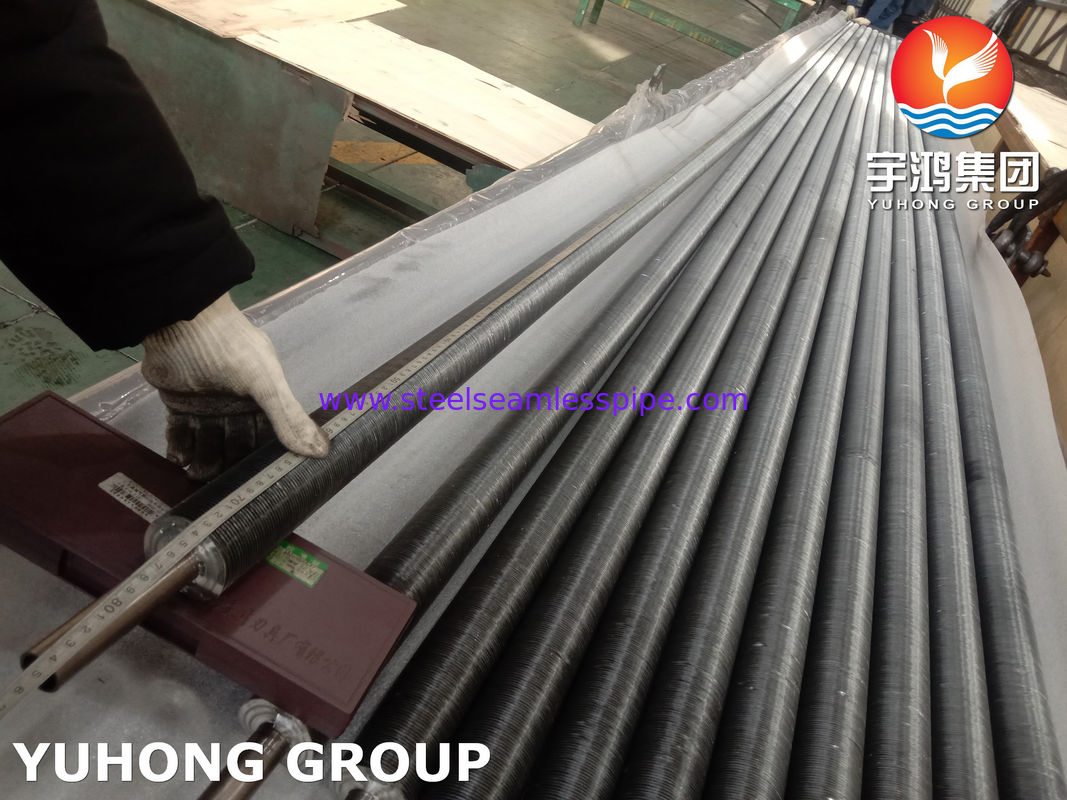

Embedded G Type Fin Tube, ASTM B163 UNS N04400 Nikkellegering Buis met Aluminium Vinnen
Het basismateriaal van de embedded G type fin tube is Monel400. Vervolgens wordt de vin strip in een bewerkte groef gewikkeld en stevig op zijn plaats vergrendeld door terugvulling met de buis, wat ervoor zorgt dat maximale warmteoverdracht wordt gehandhaafd bij hoge buis metaaltemperaturen. Monel400 is een corrosiebestendige legering. Deze legering heeft uitstekende corrosiebestendigheid. Het produceert over het algemeen geen spanningscorrosiescheuren en heeft goede snijprestaties. Na het aanbrengen van vinnen kan de legering buis met G Type vinnen een betere warmteoverdrachtsefficiëntie hebben dan een normale rechte basisbuis. ASTM B163 UNS N04400 is een specificatie voor nikkel-ijzer-chroomlegering buizen, algemeen bekend als Monel 400. Embedded G type fin tubes zijn buizen met vinnen die in een G-vormig patroon aan het buitenoppervlak van de buis zijn bevestigd. Deze buizen met vinnen worden gebruikt in verschillende warmteoverdrachtstoepassingen waar een groter oppervlak nodig is voor een verbeterde warmteoverdrachtsefficiëntie. De G type vinnen bieden een groter oppervlak in vergelijking met gewone buizen, waardoor een betere warmteoverdracht mogelijk is tussen de vloeistof in de buis en de omgeving. Het gebruik van Monel 400 legering in deze fin tubes biedt uitstekende corrosiebestendigheid en hoge sterkte, waardoor ze geschikt zijn voor gebruik in zware omgevingen. De ASTM B163 specificatie zorgt ervoor dat de buizen voldoen aan bepaalde kwaliteits- en maatstandaarden om hun prestaties en levensduur in gebruik te garanderen. ASTM B163 UNS N04400 embedded G type fin tubes zijn een betrouwbare en efficiënte keuze voor warmteoverdrachtstoepassingen in industrieën zoals chemische verwerking, aardolieraffinage en energieopwekking.
Equivalent Materiaal:
| STANDAARD |
UNS |
WERKSTOFF NR. |
EN |
JIS |
GOST |
BS |
AFNOR |
| Monel400 |
N04400 |
2.4360 |
NiCu30Fe |
NW 4400 |
МНЖМц 28-2,5-1,5 |
NA 13 |
NU-30M |
Enkele kenmerken van Embedded G Type Fin Tube zijn:
1. Hoge Warmteoverdrachtsefficiëntie: Het vinontwerp vergroot het oppervlak van de buis, wat resulteert in verbeterde warmteoverdrachtprestaties.
2. Verbeterde Sterkte en Duurzaamheid: De vinnen zijn stevig in de buis ingebed, wat extra sterkte en duurzaamheid biedt.
3. Corrosiebestendigheid: De materialen die worden gebruikt in embedded G type finned tubes zijn vaak bestand tegen corrosie, waardoor ze geschikt zijn voor gebruik in zware omgevingen.
4. Compact Ontwerp: De ingebedde vinnen zorgen voor een compact ontwerp, waardoor ze ideaal zijn voor toepassingen waar de ruimte beperkt is.
5. Eenvoudige Installatie: Embedded G type finned tubes kunnen eenvoudig worden geïnstalleerd met behulp van standaard buisfittingen.
6. Veelzijdige Toepassingen: Deze buizen kunnen worden gebruikt in een breed scala aan toepassingen, waaronder warmtewisselaars, luchtkoelers en koelsystemen.
7. Kosteneffectief: De hoge warmteoverdrachtsefficiëntie van embedded G type finned tubes kan helpen de energiekosten te verlagen en de algehele systeemprestaties te verbeteren.
Chemische Vereisten:
| Kwaliteit |
UNS N04400 |
| Nikkel |
63.0 min |
| Koper |
28.0–34.0 |
| IJzer |
2.5 |
| Mangaan |
2.0 |
| Koolstof |
0.3 |
| Silicium |
0.5 |
| Zwavel |
0.024 |
Mechanische eigenschappen:
| Element |
Vloeigrens (0,2% Offset) |
Smeltpunt |
Dichtheid |
Treksterkte |
Rek |
| Monel400 |
MPa – 240, Psi – 35000 |
(2460 °F) 1350 °C |
8.8 g/cm3 |
MPa – 550, Psi – 80000 |
40 % |
Toepassingen:
Embedded G Type Fin Tubes worden vaak gebruikt in verschillende industrieën voor efficiënte warmteoverdrachtstoepassingen. Enkele van de veelvoorkomende toepassingen van embedded G type finned tubes zijn:
1. Warmtewisselaars: Embedded G type fin tubes worden gebruikt in warmtewisselaars om het oppervlak voor warmteoverdracht te vergroten. Ze worden vaak gebruikt in luchtgekoelde warmtewisselaars, waarbij de vinnen helpen de warmteoverdracht tussen de hete vloeistof die in de buis stroomt en de omringende lucht te verbeteren.
2. HVAC-systemen: Embedded G type fin tubes worden gebruikt in HVAC-systemen voor verwarming, ventilatie en airconditioningtoepassingen. Ze worden vaak gebruikt in warmtewisselaars, spoelen en radiatoren om de efficiëntie van de warmteoverdracht te verbeteren en de algehele prestaties van het systeem te verbeteren.
3. Ketels: Embedded G type fin tubes worden gebruikt in ketels om de warmteoverdrachtsefficiëntie te verhogen en de algehele thermische prestaties van het systeem te verbeteren. De vinnen helpen het oppervlak dat beschikbaar is voor warmteoverdracht te vergroten, wat resulteert in een verbeterde energie-efficiëntie en lagere bedrijfskosten.
4. Koelsystemen: Embedded G type fin tubes worden gebruikt in koelsystemen voor warmtewisselingstoepassingen. Ze worden vaak gebruikt in verdampers en condensors om de warmteoverdracht te verbeteren en de algehele efficiëntie van het systeem te verbeteren.
5. Energiecentrales: Embedded G type finned tubes worden gebruikt in energiecentrales voor warmteoverdrachtstoepassingen. Ze worden vaak gebruikt in warmtewisselaars, condensors en ketels om de efficiëntie van de warmteoverdracht te verbeteren en de algehele prestaties van de centrale te verbeteren.
Over het algemeen zijn Embedded G Type Fin Tubes veelzijdige componenten die veel worden gebruikt in verschillende industrieën voor efficiënte warmteoverdrachtstoepassingen. Hun vermogen om het oppervlak dat beschikbaar is voor warmteoverdracht te vergroten, maakt ze een ideale keuze voor het verbeteren van de thermische prestaties van warmtewisselsystemen.
