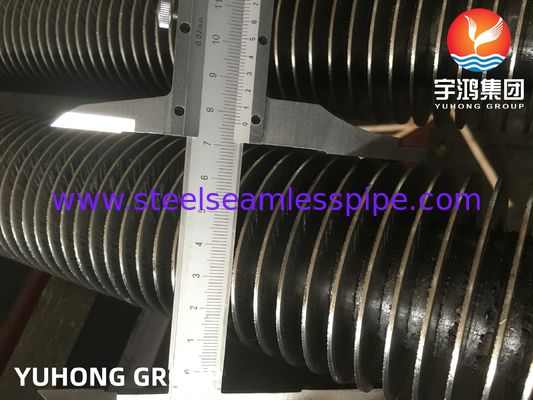

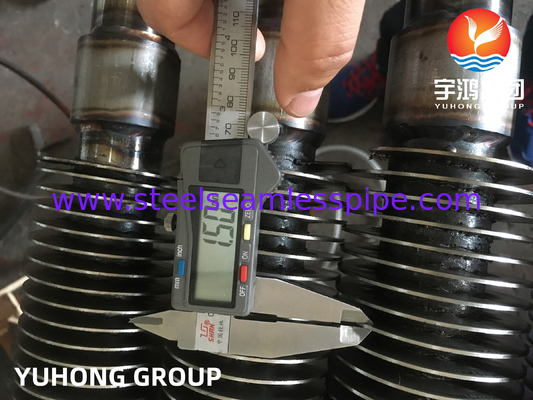

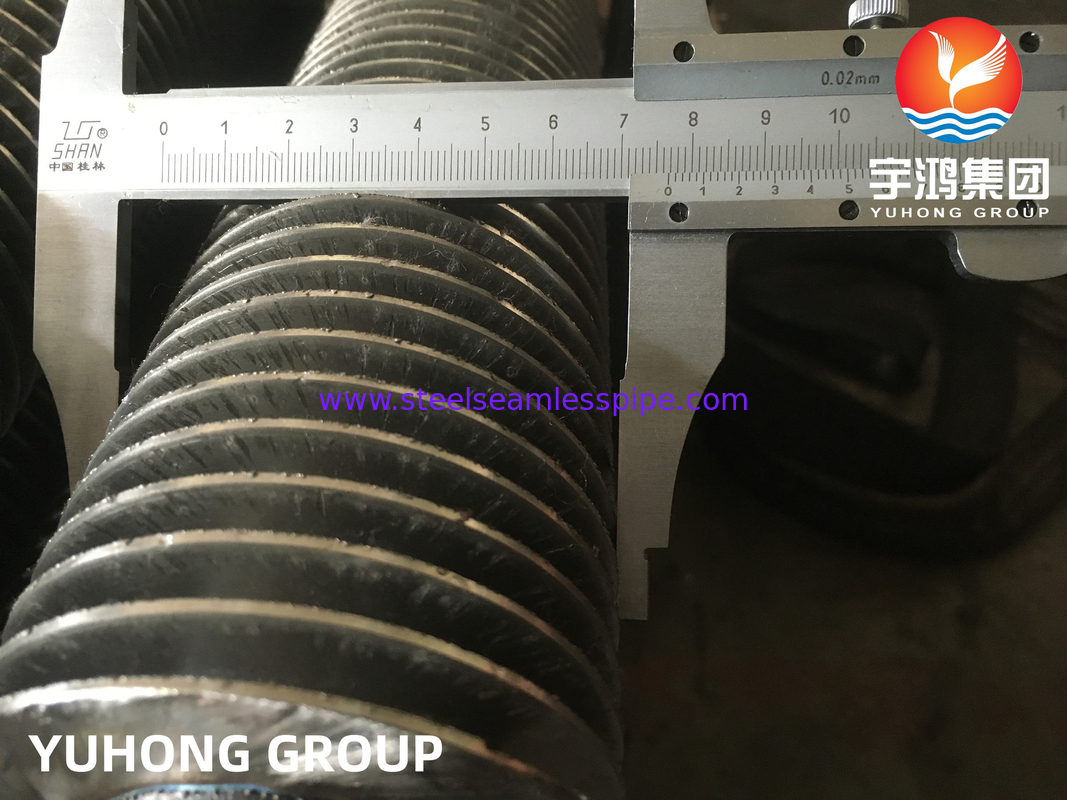

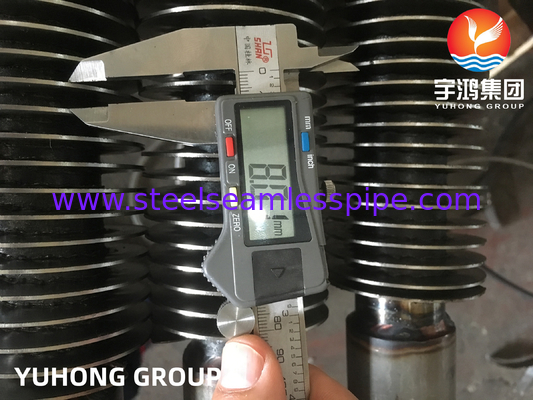

ASME SA213 T12 SMLS Base Tube Carbon Steel Fin HFW Fined Tube Voor luchtkoeler
HFW Solid Fined Tubes is een afkorting voor High Frequency Welded Spiral Solid Fined Tubes.Spiraalvormige vinnen voorzien ontwerpers van een hoge thermische efficiëntie en compacte ontwerpoplossingen voor een verscheidenheid aan warmtewisselaars met schone rookgassenEr zijn twee soorten spiraalvormige vinnenbuizen: vaste en getande.
Spiralen met vaste vinnen worden vervaardigd door spiraalvormig een continue vinnenstrook rond de buis te wikkelen.De vinnen worden om de buis gewikkeld en voortdurend gelastDe vinnenstrook wordt om het buisje heen in een spiraal gewikkeld en door een hoogfrequente elektrische beweging langs de wortel van de spiraal aan de basisbuis wordt gelast.De vinnen band wordt gespannen en zijdelings vastgehouden als het vormt rond de buis, waarbij wordt gewaarborgd dat de vinband stevig in contact staat met het oppervlak van de basisbuis.Een gas metaal boog lassen proces wordt gebruikt om continu te lassen van de vin strip op het punt waar het begint te buigen rond de diameter van de pijp.
Chemische samenstelling van ASTM A213 T12 naadloze ketelbuizen
| Graad |
Chemische samenstelling ((%) |
| C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
Mo. |
| A213 T12 |
0.05-0.15 |
0.30-0.60 |
≤ 0.025 |
≤ 0.025 |
≤ 0.50 |
0.80-1.25 |
0.45-0.65 |
Mechanische eigenschappen van ASTM A213 T12 naadloze ketelbuizen
| Laag gelegeerde staal |
| Graad |
UNS
Aanwijzing |
Tensile
Sterkte.
min, ksi
[MPa] |
Opbrengst
Sterkte.
min, ksi
[MPa] |
Verlenging
in 2 in. of
50 mm,
Min, % |
Hardheid |
| Brinell/Vickers |
Rockwell. |
| T12 |
K11562 |
60 [415] |
32 [220] |
30 |
163 HBW/
170 HV |
85 HRB |
Warmtebehandeling van ASTM A213 T12
| Graad |
UNS
Aantal |
Tipe warmtebehandeling |
Austenitiserende/oplostemperatuur,
Min of bereik van [oC] |
Koelmiddelen |
Subkritische gloei- of tempertemperatuur,
Min of bereik van [oC] |
|
ASTM
Graan S |
| Ferritisch legerd staal |
| T12 |
K11562 |
volledig of isothermisch glooien |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| normaliseren en temperen |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| subkritische glooiing |
- Wat is er? |
- Wat is er? |
1200 tot 1350[650 tot 730] |
- Wat is er? |
Technische gegevens/gegevens over de basisbuis
Buisdiameter: 20 mm OD Min tot 219 mm OD Max.
Buisdikte: minimaal 2 mm tot 16 mm
Materialen voor buizen: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal, superduplexstaal, inconel, hoogchroom, hoognikkel en inlegstaal, CK 20-materiaal en enkele andere materialen.
Vinnedetails
Vinnendikte: Min. 0,8 mm tot max. 4 mm
Vinnenhoogte: Min 0,25 ̊ (6,35 mm) tot max.1.5 ′′ (38 mm)
Vinnendichtheid: Min 43 Vinnen per meter tot max. 287 Vinnen per meter
Materiaal: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal en inlegstaal.
Voor een snelle offerte kunt u mij de volgende aanvraag sturen:
Aantal stukken,
basisbuis: diameter, dikte, lengte en materiaal.
Vinnen: materiaalspesificatie, type (vast of getande), hoogte, dikte, afstand, lengte van de vinnen en niet-vinnen.
Verplicht levertijd.
