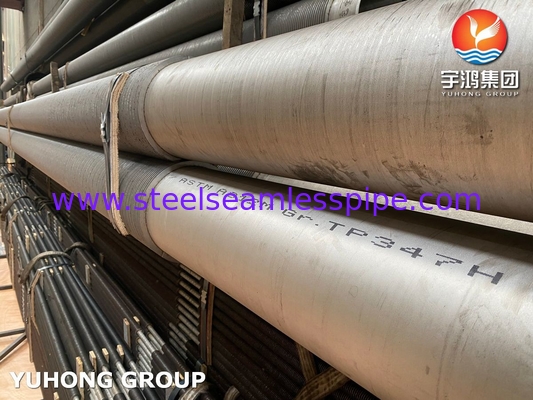

ASTM A312 HFW Fin Tube TP347H per verwarmingstoepassing

ASTM A312 HFW Fin Tube TP347H per verwarmingstoepassing

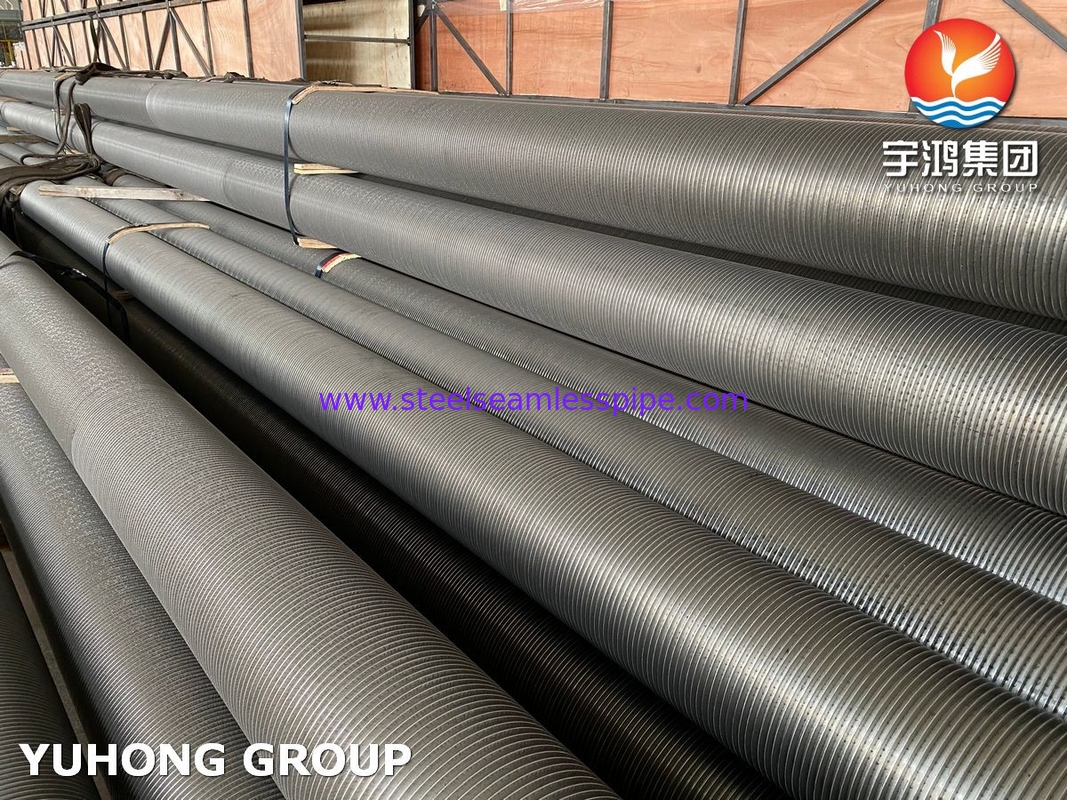

HFW Solid Fined Tubes (afkorting voor High Frequency Welded Helical Spiral Solid Fined Tube)

Helical Fined Tubes bieden de ontwerper een hoge thermische efficiëntie en compacte ontwerpoplossingen voor een hele reeks warmtewisselaars waarbij schone rookgassen worden gebruikt.Helical fined tubes worden vervaardigd in zowel Solid als Serrated type.Hoogfrequente gelaste vinnenbuis, ook wel vaste vinnenbuis genoemd, gebruikt staal of roestvrijstalen strip die rechtstreeks met HFW op het buisoppervlak is gelast.Kan het verbeteren van de warmte-overdracht efficiëntie veel meer dan een blote buisVanwege de strakke las van de vinnen aan de basisbuis worden deze vinnenbuizen vaak gebruikt bij trillingen.

Voor een bepaalde buis of buisgrootte kan de gewenste oppervlakte van de warmteoverdracht per eenheidlengte van de buis worden verkregen door de juiste vinhoogte aan te geven,vinnendikte en/of aantal vinnen per meter lengte.

HFW-slijmvinnenbuis

Deze gelaste stalen buisconfiguratie met vinnen kan worden gebruikt voor praktisch elke warmtewisselaartoepassing en is vooral geschikt voor toepassingen bij hoge temperatuur en hoge druk.De belangrijkste kenmerken van deze configuratie zijn efficiënt, effectieve binding van de vin aan de buis onder alle omstandigheden van temperatuur en druk, en vermogen om hoge temperaturen aan de vinkant te weerstaan.

Technische gegevens/gegevens over de basisbuis

Buisdiameter: 20 mm OD Min tot 219 mm OD Max.

Buisdikte: minimaal 2 mm tot 16 mm

Materialen voor buizen: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal, superduplexstaal, inconel, hoogchroom, hoognikkel en inlegstaal en enkele andere materialen.

Vinnedetails

Vinnendikte: Min. 0,8 mm tot max. 4 mm

Vinnenhoogte: Min 0,25 ̊ (6,35 mm) tot max.1.5 ′′ (38 mm)

Vinnendichtheid: Min 43 Vinnen per meter tot max. 287 Vinnen per meter

Materiaal: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal en inlegstaal.

Voor een snelle offerte kunt u mij de volgende aanvraag sturen:

Aantal stukken,

basisbuis: diameter, dikte, lengte en materiaal.

Vinnen: materiaalspesificatie, type (vast of getande), hoogte, dikte, afstand, lengte van de vinnen en niet-vinnen.

Verplicht levertijd.
