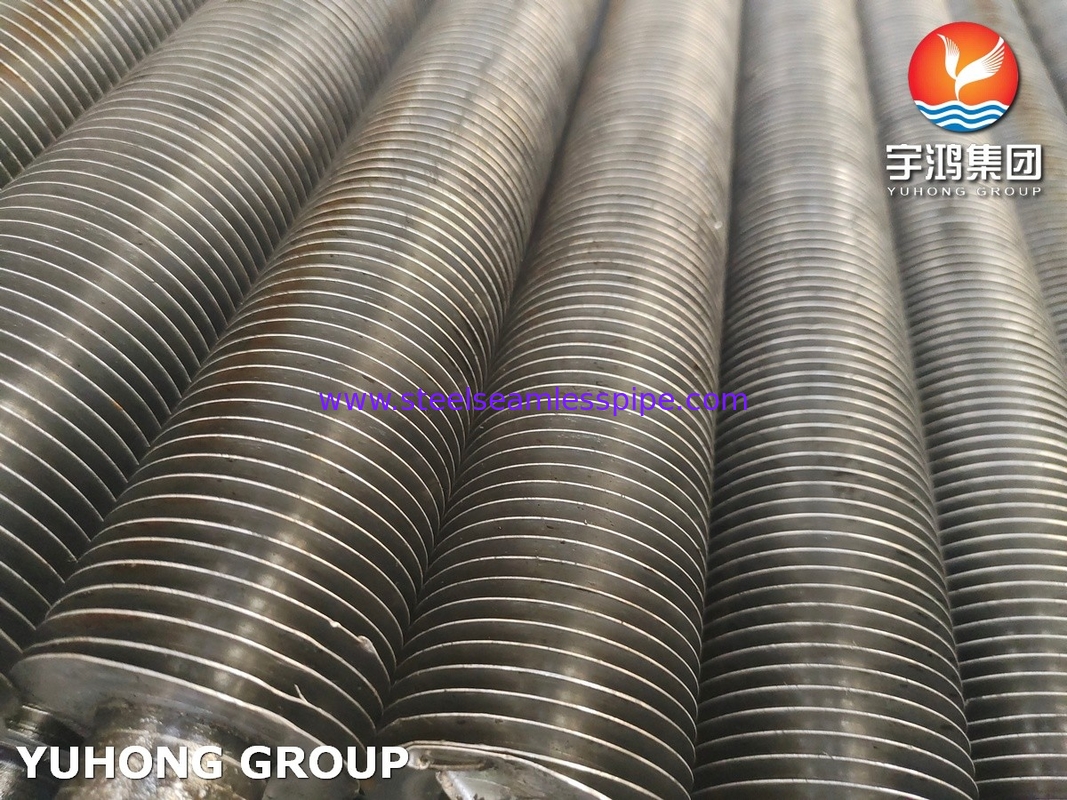

Geïntegreerde naadloze buis van koolstofstaal ASTM A179 type GVinnige buis voor warmtewisselaar
Ingebedde vinnenbuizen zijn een geavanceerde oplossing op het gebied van warmtewisselaartechnologie, ontworpen om de thermische efficiëntie in verschillende industriële en commerciële toepassingen te verbeteren.Door vinnen rechtstreeks in de buisstructuur te integrerenDeze systemen bieden een compacte en efficiënte manier om warmte tussen vloeistoffen over te brengen, waardoor ze in tal van situaties essentieel zijn.de vinnen van ingebedde vinnenbuizen zijn steviger en strakker.
Hoe werken ze?
Het kernprincipe achter ingebedde vinnenbuizen is om de warmteoverdracht te maximaliseren door het oppervlak in contact met de vloeistof te vergroten.De vinnen verbeteren het warmte-uitwisselingsproces door het gemakkelijker mengen van vloeistoffen en turbulentie te vergemakkelijkenDit resulteert in een verbeterde thermische prestaties in vergelijking met traditionele gladde buizen, die een beperkt oppervlak hebben.
Materialen
G Type Embedded Fined Tube is gecombineerd met twee verschillende materialen, waaronder kernbuisklasse en vinklasse.
Kernbuismateriaal: koolstofstaal, laaggelegeerd staal, roestvrij staal, messing, koper, koper-nikkellegering, aluminiumbronzen, nikkellegering.
1Koolstofstaal: A179, A192, SA210 Gr A1/C, A106 Gr B
2. roestvrij staal: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. koper: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Vinnemateriaal: Aluminium (Alu.1100, Alu.1060), koper, staal
ASTM A179 TUBES specificaties
| Normen |
ASTM, ASME en API |
| Grootte van de buis |
20 mm tot 219 mm OD |
| Dichtheid van de buis |
2 mm tot 16 mm |
| Schema's |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Alle schema's |
| Tolerantie |
Koudgetrokken buis: +/-0,1 mm Koudgewalste buis: +/-0,05 mm |
| Handwerk |
koudgewalst en koudgetrokken |
| Type |
Naadloos / ERW / gelast / vervaardigd |
| Formulier |
Ronde buizen, vierkante buizen, rechthoekige buizen, gegoten buizen, U-vorm, pancake spoelen, hydraulische buizen |
| Lange |
Min 3 meter, max 18 meter, of volgens klantvereiste |
| Einde |
Plain End, Beveled End, Trodden |
Chemische componenten (%) van ASTM A179 ingebedde fijnbuizen
| C |
- Jawel. |
Deeltjes |
P |
S |
Mo. |
Cr |
V |
| 0.06-0.18 |
/ |
0.27-0.63 |
≤ 0.035 |
≤ 0.035 |
/ |
/ |
/ |
Mechanische eigenschappen van ASTM A179 Embedded Fined Tubes
| Tensile sterkte ((Mpa) |
Vermogen (Mpa) |
Verlenging ((%) |
Hardheid ((HRB) |
| 325 Min |
180 Min |
35 min. |
Maximaal 72 |
Kenmerken
- Dimensionele nauwkeurigheid
- Hoge sterkte
- Duurzaam
- Corrosiebestendigheid
- Een mooie afwerking.
Uitgevoerde inspecties en tests
chemische samenstelling inspectie, mechanische eigenschappen test ((tanningssterkte, opbrengststerkte, verlenging, flaring, platte, hardheid, botstest), oppervlakte- en afmetingstest, niet-destructieve test,Hydrostatische test
Een aantal belangrijke voordelen van G-type ingebedde vinnenbuizen zijn:
- Verbeterde warmteoverdracht: De vinnen vergroten het oppervlak dat beschikbaar is voor warmteoverdracht, wat leidt tot een verbeterde efficiëntie.
- Verhoogde thermische prestaties: de ingebedde vinnen helpen bij het handhaven van een meer uniforme temperatuurverdeling, waardoor warmteoverdrachtprocessen worden geoptimaliseerd.
- Verbeterde sterkte en duurzaamheid: de geïntegreerde vinnen zorgen voor mechanische sterkte en robuustheid van de totale buisconstructie.
- Corrosiebestendigheid: de band tussen de vinnenbuis vermindert het risico op corrosie en zorgt voor een langere levensduur.
Toepassingen
- Farmaceutische apparatuur
- Chemische apparatuur
- Zeewaterapparatuur
- Warmtewisselaars
- condensatoren
- Pulp- en papierindustrie
- Ondernemingen die offshore olie boren
- Energieopwekking
- Petrochemische industrie
- Verwerking van gas
- Specialiteitschemische stoffen
- Gezondheidszorg
