ASTM A312 TP304HRoestvrij staal HFW Spiraalvormige spiraalvormige spiraalvormige spiraalvorm
HFW Helical fined tubes worden vervaardigd in zowel Solid fined type als Serrated type. 304H roestvrij staal buizen zijn een hoge temperatuur variant van 304 roestvrij staal,bekend om zijn uitstekende corrosiebestendigheid en mechanische eigenschappen. ASTM A312 TP304H roestvrijstalen HFW-slangen met vinnen kunnen de warmteprestaties verbeteren, die inderdaad zijn ontworpen om de warmteoverdracht in verschillende toepassingen te optimaliseren.
1. solide vinnenbuizen:Een continue vaste vinnen die in een spiraalvormig patroon om de buis heen worden gewikkeld.
Voordelen:
Efficiënte warmteoverdracht: De vaste vinnen zorgen voor een groter oppervlak voor warmte-uitwisseling.
Duurzaamheid: robuuste structuur geschikt voor hoge druktoepassingen.

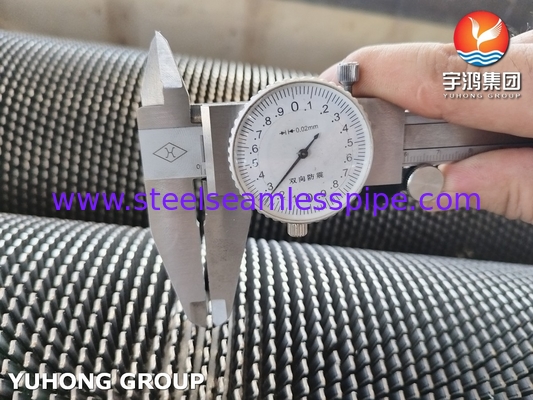

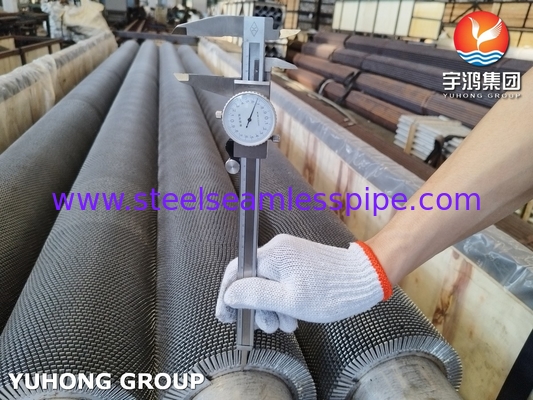

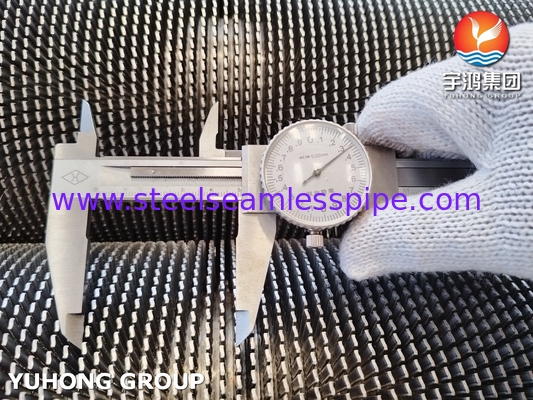

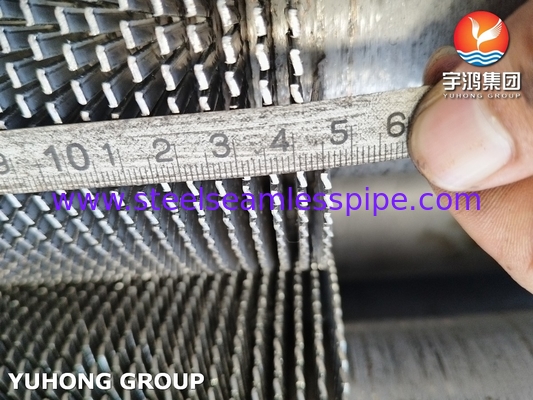

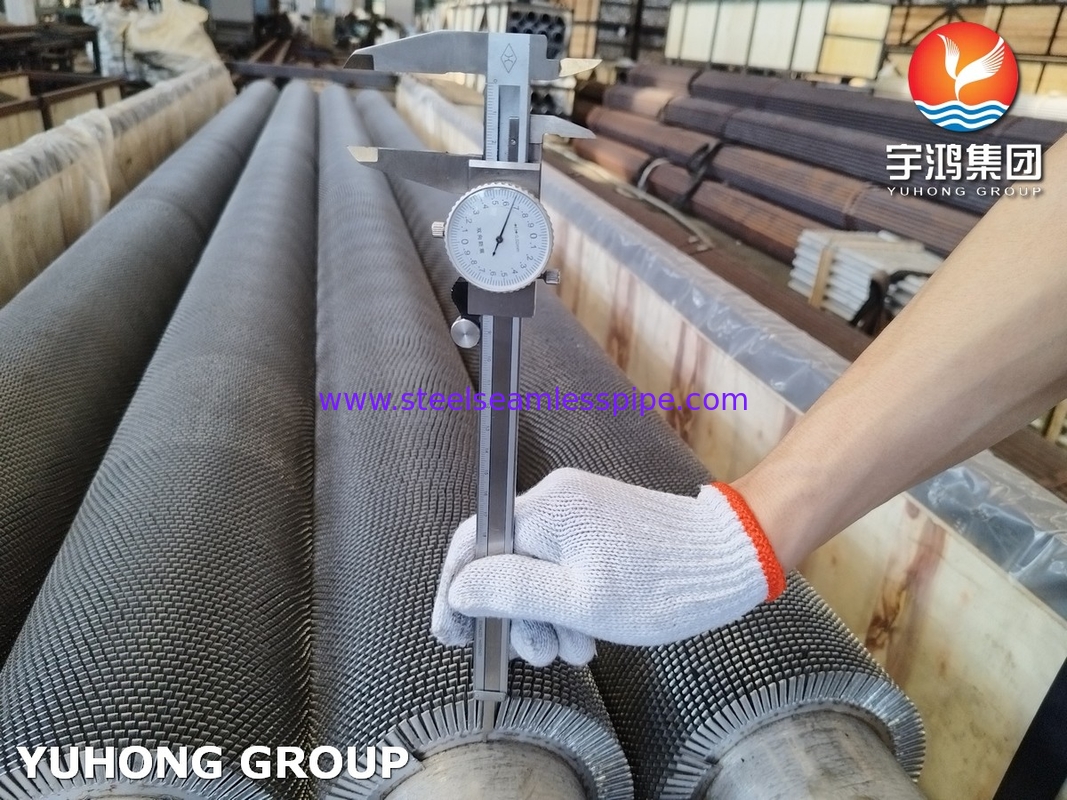

2met een breedte van niet meer dan 50 mm Ze hebben vinnen met gezaagde randen, die de turbulentie in de vloeistofstroom vergroten.
Voordelen:
Verbeterde thermische prestaties: verhoogt de turbulentie en verbetert de efficiëntie van de warmteoverdracht.
Lagere drukdaling: de zaagstenen helpen bij het verminderen van de stroomweerstand in vergelijking met vaste vinnen.
Een gelijkwaardige kwaliteit van roestvrij staal 304H
Europese Unie
Vervaardiging |
VS
- |
Japan
JIS |
Frankrijk
AFNOR |
GOST |
Inter
ISO |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
Europese equivalentklasse voor austenitisch kruipbestendige staal 304H (AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Chemische samenstelling en eigenschappen van Europese equivalenten (EN) voor 304H (USA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Chemische voorschriften voor roestvrij staal 304H
| Graad |
UNS-benaming |
Samenstelling, % |
| Carbon |
Mangan |
Fosfor, max. |
Zwavel, max. |
Silicium |
Chroom |
Nikkel |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18 tot 20 |
8 tot 10.5 |
Specificatie van de vinnenbuis
| GEBRUIK |
TYPE |
Naam |
BARE TUBE MATERIAL |
FIN MATERIAL |
|
Warmtewisselaar
Vinnige
Buis
|
Ingebed |
G-TYPE Fin TUBE |
CO2-staal, koper, roestvrij staal, legering |
Aluminium |
| Geïntegreerd |
enkelvoudig metaal gemengd metaal |
CO2-staal, koper, roestvrij staal, legering |
KOPER, ALUMINIUM |
|
Lange vinnenbuis
T-TYPE Fin TUBE
|
CO2-staal, koper, roestvrij staal, legering |
/ |
|
BAMBOO TUBE
GORRUGATEERDE buis
|
CO2-staal, koper, roestvrij staal, legering |
/ |
| WOND |
L/KL/LL TYPE FIN TUBE |
CO2-staal, koper, roestvrij staal, legering |
Koper, aluminium |
| String |
String Fin Tube |
Aluminium, koper, koolstofstaal, roestvrij staal |
Aluminium, koper, koolstofstaal, roestvrij staal |
| U-type |
U-type buis |
CO2-staal, koper, roestvrij staal |
/ |
| Verwarming |
HF WELDING FIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
| U-type |
H/HH TYPE FIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
| Verwarming |
GESTUURDE VIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
Materiaalkwaliteit
| Amerikaanse standaard |
met een breedte van meer dan 50 mm
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L...
Duplex staal:
S32101, S32205, S31803, S32304, S32750, S32760
Andere:TP405, TP409, TP410, TP430, TP439,... |
| Europen standaard |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| GOST-norm |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2,08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т,08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9,17Х18Н9,08Х22Н6Т,06ХН28МДТ |
Voordelen van spiraalvormige schalen
Hoge thermische efficiëntie: het design van de spiraalvormige vin verbetert de warmteoverdrachtscoëfficiënt, waardoor ze ideaal zijn voor veeleisende thermische systemen.
Verbeterde vloeistofdynamica: de spiraalvormige opstelling bevordert betere stroompatronen, vermindert dode zones en verbetert de algehele efficiëntie.
Compact ontwerp: ze bieden een hoge warmte-uitwisselingscapaciteit in een kleinere voetafdruk, wat waardevol is in ruimtebeperkte toepassingen.
Versadigbaarheid: Geschikt voor een verscheidenheid aan vloeistoffen, waaronder gassen en vloeistoffen, in verschillende industrieën.
Toepassingen
1. HVAC & ketels
2Energiecentrale.
3Stoomgenerator voor warmteterugwinning
4Petrochemische industrie
5. Toepassingen op zee
6- Applicaties voor koeling
7. Economizer
8Olie- en gaskoelers
9- Sanitair en airconditioning.
10Condensator en verdamper
11. Schil en buiswarmtewisselaar
12. Verscheidene andere toepassingen van warmtewisselaars
