Hoogfrequente gelaste spiraalvormige getinte lasbuizen

Hoogfrequente gelaste spiraalvormige getinte lasbuizen

HFW (High-Frequency Welded) solid fined tubes zijn gespecialiseerde warmtewisselaarcomponenten die in verschillende industriële toepassingen worden gebruikt.Zij zijn ontworpen om de warmteoverdrachts-efficiëntie te verhogen door het oppervlak voor warmte-uitwisseling te vergroten.Hier is een overzicht van hun belangrijkste kenmerken en toepassingen:

Belangrijkste kenmerken
1- De bouw:
- Base Tube: Meestal gemaakt van koolstofstaal, roestvrij staal of andere legeringen.
- Vinnen: vaste vinnen worden met behulp van hoogfrequente lastechniek op het buitenoppervlak van de basisbuis gelast en zijn meestal van hetzelfde of compatibel materiaal als de basisbuis.

2. Hoogfrequente lassen (HFW):
- Dit proces zorgt voor een sterke metallurgische binding tussen de vinnen en de basisbuis, waardoor uitstekende warmtegeleidbaarheid en mechanische sterkte worden gewaarborgd.

3- Vinnentypen:
- De vaste vinnen zijn continu en zorgen voor een gelijkmatig oppervlak voor warmteoverdracht.
- Vinnen kunnen spiraalvormig of longitudinaal zijn, afhankelijk van de toepassingsvereisten.

4Voordelen:
- Verbeterde warmteoverdracht: de verhoogde oppervlakte verbetert de warmte-uitwisselingsdoeltreffendheid.
- Duurzaamheid: de gelaste vinnen zijn robuust en bestand tegen mechanische schade.
- Veelzijdigheid: geschikt voor een breed scala aan temperaturen en drukken.
- Compact ontwerp: het maakt een efficiënter gebruik van de ruimte in warmtewisselaars mogelijk.

Toepassingen:
1. Warmtewisselaars:
- Gebruikt in luchtgekoelde warmtewisselaars, economisers en recuperatoren.
- Gewoon in industrieën zoals petrochemie, elektriciteitsopwekking en HVAC.

2. ketels en warmteherstelsystemen:
- Verbetert de efficiëntie van ketels en warmteterugwinningseenheden door de warmteoverdracht te verbeteren.

3Verwerkende industrieën:
- gebruikt in processen die een nauwkeurige temperatuurregeling vereisen, zoals in de chemische en voedselverwerkende industrie.

4- Koeling en airconditioning:
- gebruikt in condensatoren en verdampers om het koelefficiënt te verbeteren.

Selectie overwegingen:
- Materiaalcompatibiliteit: Zorg ervoor dat de voor de basisbuis en de vinnen gebruikte materialen compatibel zijn met de bedrijfsomgeving (bijv. corrosiebestendigheid).
- Vinnendichtheid en -hoogte: Optimaliseren van de vinnendichtheid en -hoogte op basis van de specifieke eisen inzake warmteoverdracht en ruimtebeperkingen.
- Bedieningsomstandigheden: bij de keuze van schalenbuizen wordt rekening gehouden met factoren als temperatuur, druk en vloeistofeigenschappen.

Onderhoud:
- Regelmatige inspectie en reiniging zijn essentieel om optimale prestaties te behouden, vooral in omgevingen die gevoelig zijn voor vervuiling of corrosie.

HFW-buizen met vaste vinnen zijn een betrouwbare en efficiënte oplossing voor het verbeteren van de warmteoverdracht in verschillende industriële toepassingen en bieden duurzaamheid en prestaties onder veeleisende omstandigheden.

Technische gegevens/gegevens over de basisbuis

Buisdiameter: 20 mm OD Min tot 219 mm OD Max.

Buisdikte: minimaal 2 mm tot 16 mm

Materialen voor buizen: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal, superduplexstaal, inconel, hoogchroom, hoognikkel en inlegstaal en enkele andere materialen.

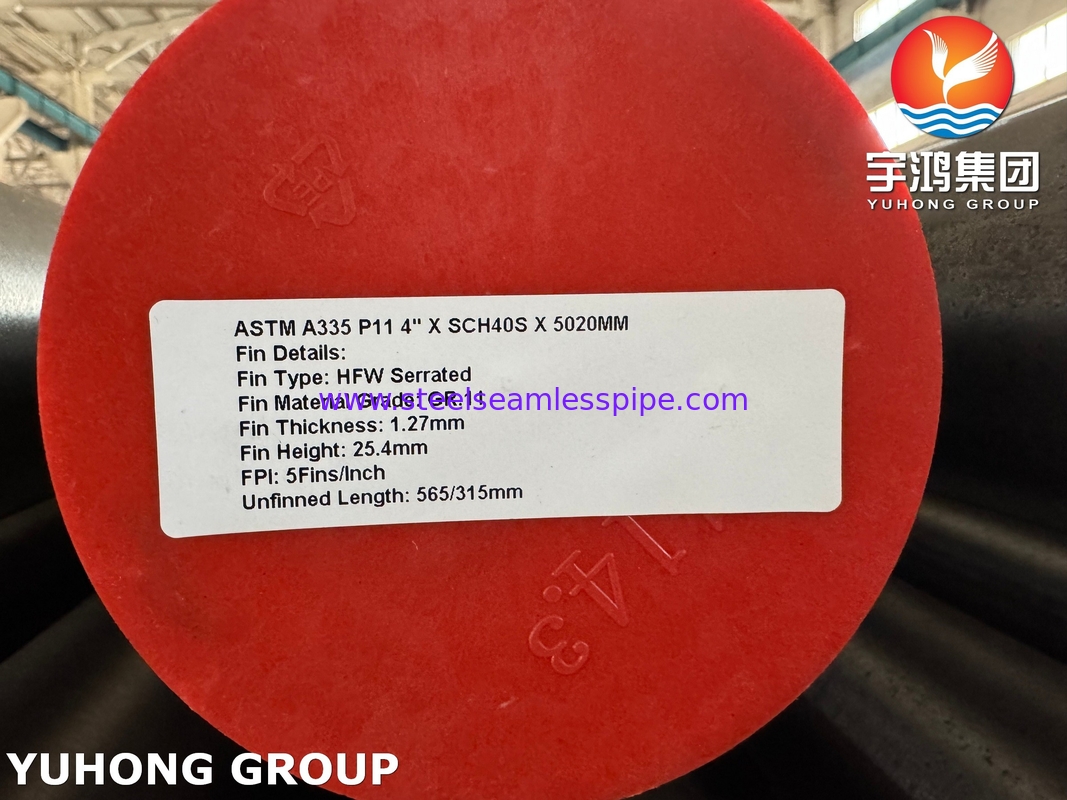

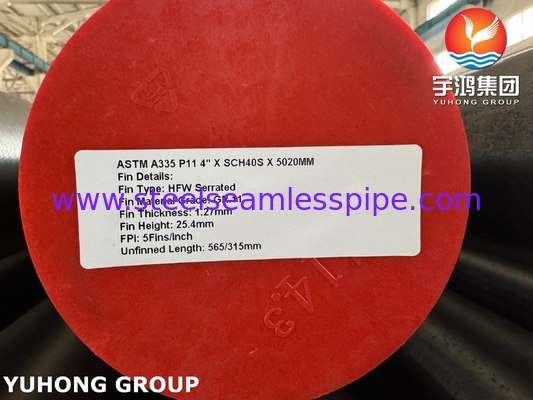

Vinnedetails

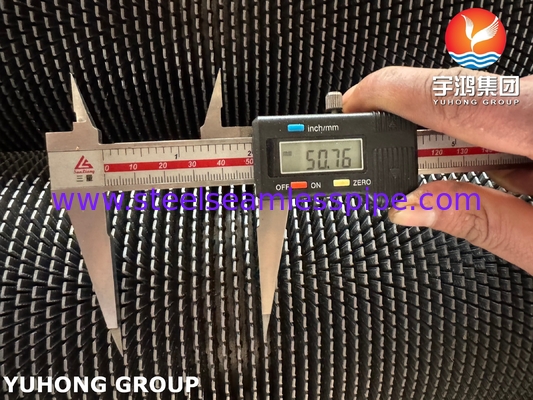

Vinnendikte: Min. 0,8 mm tot max. 4 mm

Vinnenhoogte: Min 0,25 ̊ (6,35 mm) tot max.1.5 ′′ (38 mm)

Vinnendichtheid: Min 43 Vinnen per meter tot max. 287 Vinnen per meter

Materiaal: koolstofstaal, roestvrij staal, legeringsstaal, cortenstaal, duplexstaal en inlegstaal.

Aantal stukken,

basisbuis: diameter, dikte, lengte en materiaal.

Vinnen: materiaalspesificatie, type (vast of getande), hoogte, dikte, afstand, lengte van de vinnen en niet-vinnen.

Verplicht levertijd.
