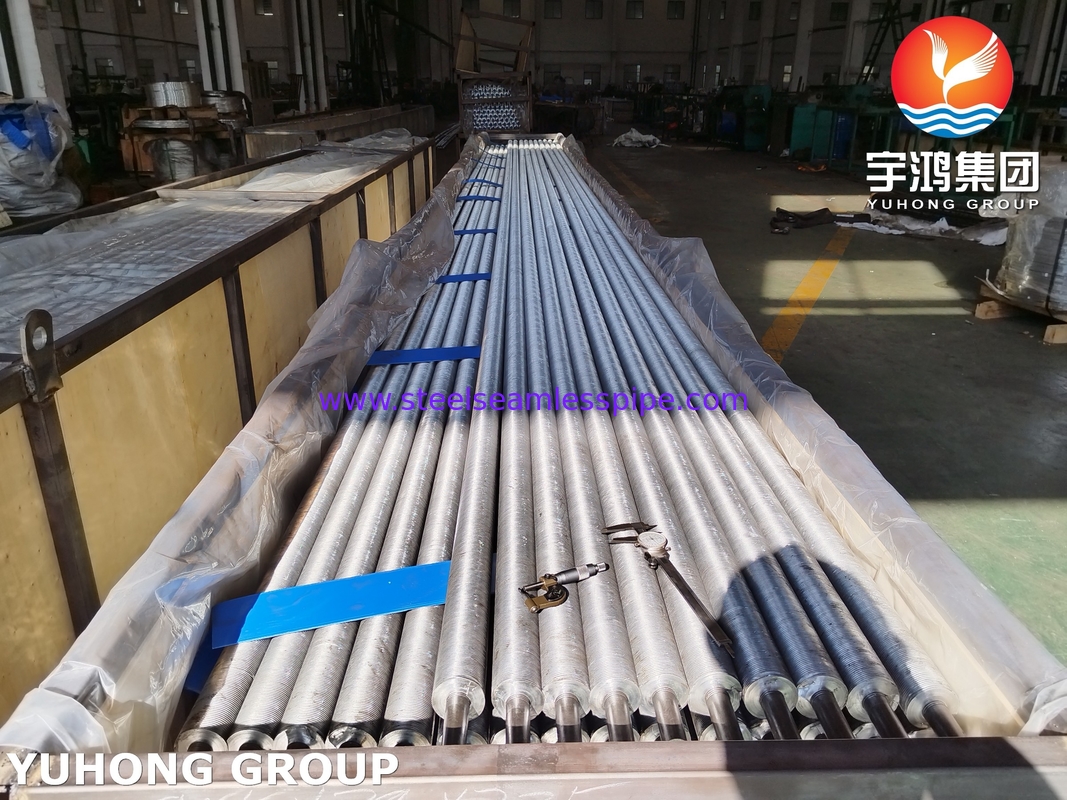

ASTM A213 T5 ingebouwde G-type vinnenbuis voor condensatoren verdampers

De A213 T5 Embedded Fin Tube is een hoogwaardig warmteoverdrachtcomponent ontworpen voor veeleisende industriële toepassingen.en gebruiksgevallen:

1Materialen van basisbuizen: ASTM A213 T5

Alloy Composition: Chroom-molybdeen (5Cr-0,5Mo) staal, in overeenstemming met ASTM A213 T5 normen.

Belangrijkste eigenschappen:

Hoogtemperatuursterkte: behoudt mechanische integriteit bij temperaturen tot 600 °C.

Corrosie/oxidatiebestendigheid: Chromegehalte biedt weerstand tegen schaalvorming en oxidatie in damp/hoge temperatuuromgevingen.

Naadloze constructie: vervaardigd zonder lassen, waardoor de betrouwbaarheid onder hoge druk wordt gewaarborgd (algemeen in ketels en superverwarmers).

2. Ingebedde vinontwerp

Bouwproces:

Groeven: in het buitenoppervlak van de basisbuis worden nauwkeurig bewerkte spiraalvormige of longitudinale groeven gesneden.

Vinnen inbrengen: Metalen vinnen (meestal koolstofstaal, roestvrij staal of legerd staal) worden mechanisch in de groeven geperst of gerold.

Binding: De vinnen worden in de groeven koudbewerkt, waardoor een strakke mechanische binding ontstaat zonder laswerk.

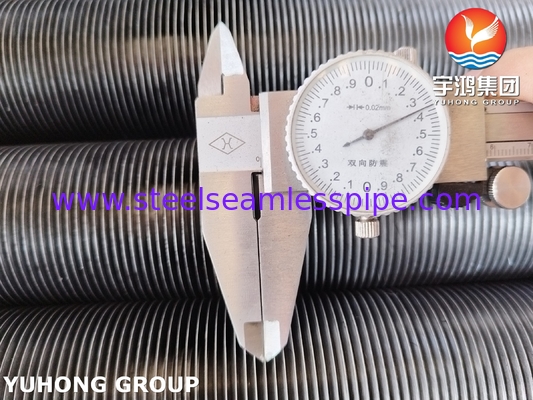

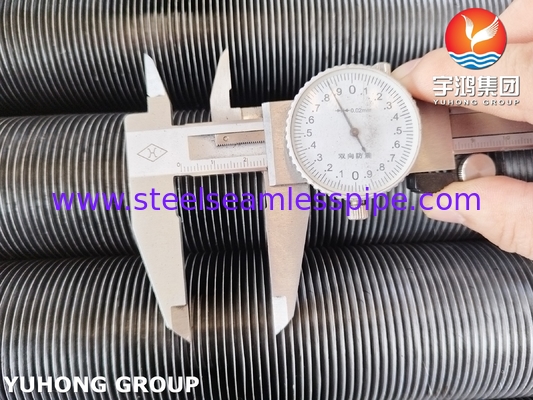

Geometrie: Helicale (spiraalvormige) of longitudinale (rechte) vinnen; getande vinnen voor verhoogde turbulentie.

3. Belangrijkste kenmerken

Thermische efficiëntie: een groter oppervlak (tot 10×15x naakte buis) verbetert de warmteoverdracht in gas-vloeistof- of vloeistof-vloeistofsystemen.

Ideaal voor toepassingen met medium met een lage convectie (bijv. uitlaatgassen).

Mechanische duurzaamheid: ingebedde vinnen weerstaan loslopen door thermische cyclus of trillingen.

Geen lasvermoeidheid waardoor ze geschikt zijn voor omgevingen met hoge temperaturen en stress.

Aanpassing: Vinnen kunnen worden aangepast in hoogte, dikte, afstand en materiaal om de prestaties voor specifieke lasten te optimaliseren (bijv. asbeladen rookgas, corrosieve vloeistoffen).

4. Toepassingen

Energieopwekking: ketels, superverwarmers, economisers en luchtvoorverwarmers.

Petrochemie: warmteherstelstoomgeneratoren (HRSG's), reformers.

Industriële HVAC: terugwinning van afvalwarmte uit ovens of ovens.

Marine/offshore: Compacte warmtewisselaars voor motorkoeling of brandstofverwarming.

6Voordelen ten opzichte van gelaste/uitgeperste vinnen

Geen thermische afbraak: koudbewerking behoudt de metallurgische eigenschappen van de basisbuis.

Lagere vervuilingsrisico: Een gladde interfaces van groef tot vin minimaliseert de opeenhoping van as en puin.

Kosteneffectief: Door een langere levensduur onder moeilijke omstandigheden worden de onderhoudskosten verminderd.

7. Normen en certificeringen

Voldoet aan de ASME-sectie I (energieboilers) en aan de ASME-sectie VIII (drukvaten).

Testing: hydrostatische test, niet-destructieve test (NDT) en verificatie van de sterkte van de vinbinding volgens de protocollen van de fabrikant.
