ASTM A335 P22 Solid Fin Tube voor raffinaderijverwarmers en -economizers

1. ASTM A335 Klasse P22 is een staal van chroom-molybdeenlegering met de volgende specificaties:

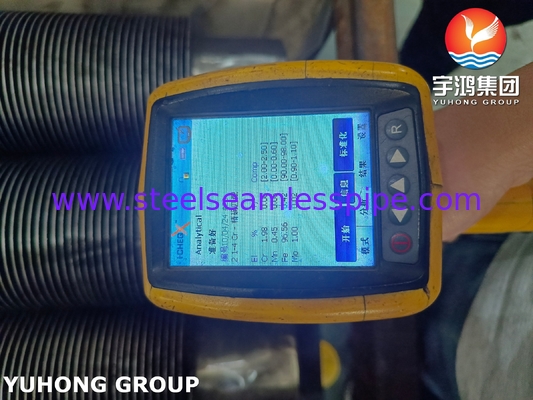

• Chemische samenstelling

• Mechanische eigenschappen:

• Tensile sterkte: ≥415 MPa (60,200 psi)

  Vermogensterkte: ≥ 205 MPa (29.700 psi)

  Hardheid: ≤163 HBW (Brinell)

  Verlenging: ≥ 30% (in 50 mm)

• Warmtebehandeling

Normaal gemaakt bij 900 ∼975 °C (1652 ∼1787 °F) en getemperd bij 675 ∼760 °C (1247 ∼ 1400 °F).

2Productie- en testnormen

Naleving:

ASTM A335 (materiaal)

ASME BPVC secties I en VIII (drukontwerp)

TEMA (Heat Exchanger Manufacturers Association) voor bundels met vinnen.

Testing:

Hydrostatische test: 1,5x ontwerpdruk gedurende meer dan 10 seconden.

NDT (niet-destructieve test):

Ultrasone tests (UT) voor de integriteit van de basisbuis.

Test van de penetratiemiddelen van kleurstoffen (PT) voor lasverbindingen.

3. Applicatiespecifieke configuraties

Kettels voor elektriciteitscentrales:

Superverwarmers: vinnen die zijn geoptimaliseerd voor rookgassen van 400°C tot 600°C en die bestand zijn tegen aserosie.

Economisatoren: ontwerpen met een lage vinnendichtheid (35 FPI) om vervuiling te minimaliseren.

Verwarmingstoestellen voor raffinaderijen:

Vlekkels van roestvrij staal voor sulfideringsbestendigheid in H2S-rijke omgevingen.

Eenheden voor terugwinning van afvalwarmte:

Aangepaste afstanden tussen de vinnen voor de behandeling van deeltjesbeladen uitlaatgassen (bv. cementovens).

4Voordelen ten opzichte van gezaagde/inbedde vinnen

• Duurzaamheid: geen risico op loslopen van de vinnen of vastzitten van puin (kritisch in as-/slagomgevingen).
• Thermische vermoeidheidsbestandheid: monolithische constructie verwerkt snelle temperatuurschommelingen.
• Gemakkelijk schoon te maken: Een glad oppervlak van de vinnen vermindert het vervuilen van vuile gasstromen.
