ASTM A335 P11 HFW Serrated Type Fined Tube Voor HRSG Warm Recovery Steam System

ASTM A335 P11 HFW gezaagde type gevlegde buis voor HRSG-warmteherstelstoomsysteem

Onder onze geavanceerde producten is deASTM A335 P11 HFW gezaagde type vinnenbuis, speciaal ontworpen voor warmteherstelstoomgeneratoren (HRSG) en andere hoogwaardige warmteherstelsystemen.Dit product is ontworpen om te voldoen aan de strenge eisen van hoge temperatuur en hoge druk omgevingen, waardoor een optimale warmteoverdracht en duurzaamheid worden gewaarborgd.

Chemische samenstelling van ASTM A335 P11

(Bron: ASTM A335-22, tabel 1)

De legeringselementen, met nameChroom (Cr)enmolybdeen (Mo), biedt uitstekende weerstand tegen oxidatie, thermische vermoeidheid en corrosie, waardoor het geschikt is voor omgevingen met hoge temperaturen.

Mechanische eigenschappen van ASTM A335 P11

(Bron: ASTM A335-22, tabel 2)

Onderzoek van basisbuizen (ASTM A335)

(Bron: ASTM A335-22, sectie 11)

• Hydrostatische testen:
  Elke basisbuis wordt onderworpen aan een hydrostatische test om te controleren of deze bestand is tegen bepaalde druk zonder lekkage.
• Niet-destructieve test (NDT):
  • Ultrasone of radiografische tests worden uitgevoerd om interne en oppervlaktefouten op te sporen.
• Dimensionele inspectie:

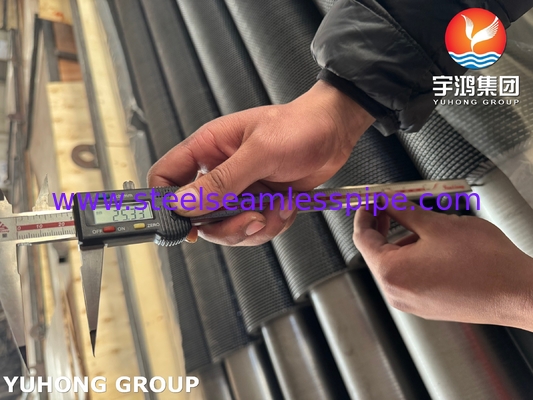

  • De buitendiameter, de wanddikte en de lengte worden gemeten om te waarborgen dat aan de voorgeschreven toleranties wordt voldaan.

Beëindigde beproeving van de fijnbuis

1. Vinnenbindingstest (Bron: ASME SA803, sectie 9.2):

   • Er wordt een trekproef uitgevoerd om de mechanische bandsterkte tussen de vinnen en de basisbuis te verifiëren.
   • De aanvaardbare treksterkte van de vin is ≥ 80% van de treksterkte van het vinmateriaal.

2. Visuele inspectie (Bron: ASME SA803, sectie 10):

   • Het oppervlak wordt geïnspecteerd op zichtbare gebreken zoals ongebonden vinnen, lasfouten of vervorming van de basisbuis.

3. Dimensionele nauwkeurigheid (Bron: TEMA-normen, tabel RCB-2):

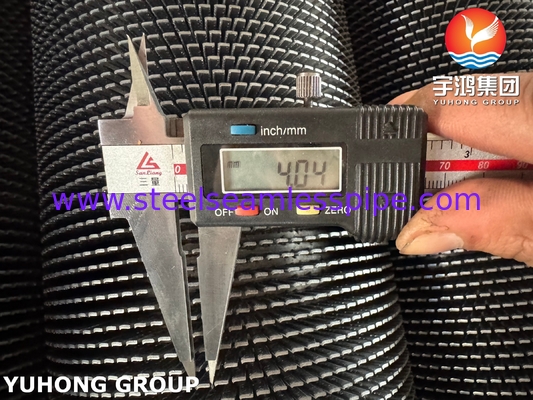

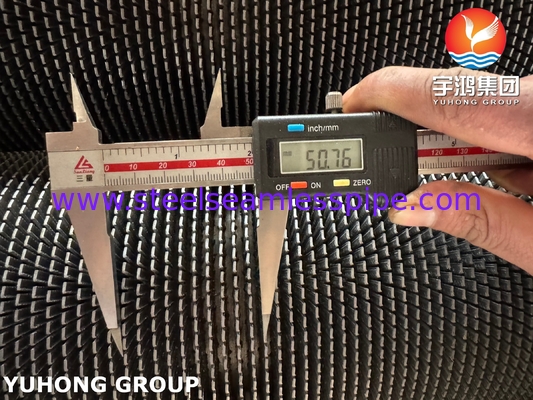

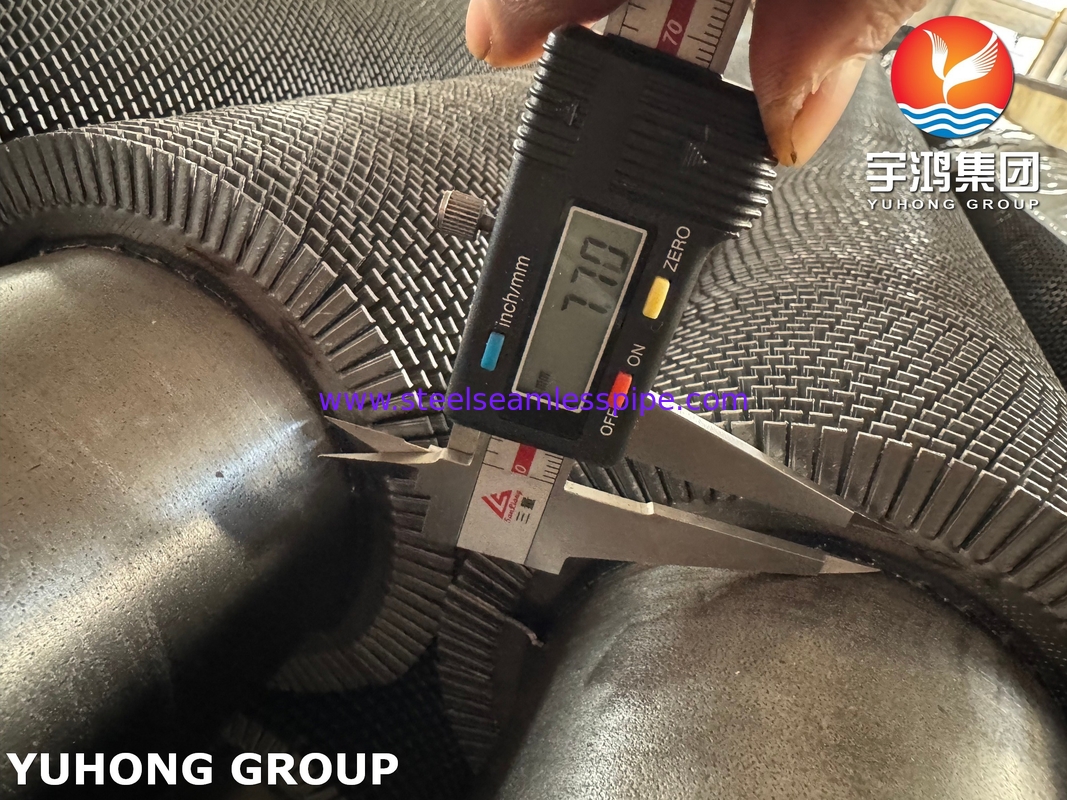

   • De hoogte, de hoogte en de dikte van de vinnen worden gemeten om de conformiteit met de ontwerpvoorschriften te waarborgen.

Gemeenschappelijke afmetingen van gezaagde vinnenbuizen

Deze afmetingen kunnen worden aangepast aan specifieke HRSG-systeemvereisten.
