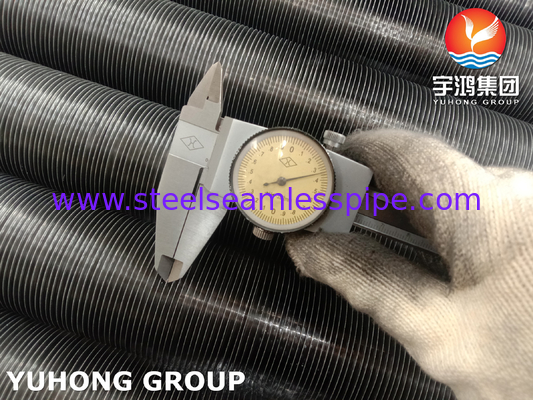

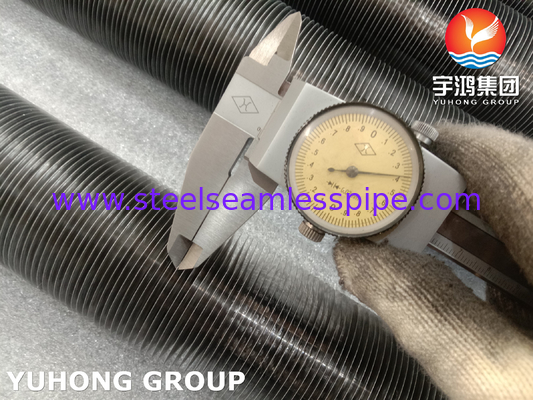

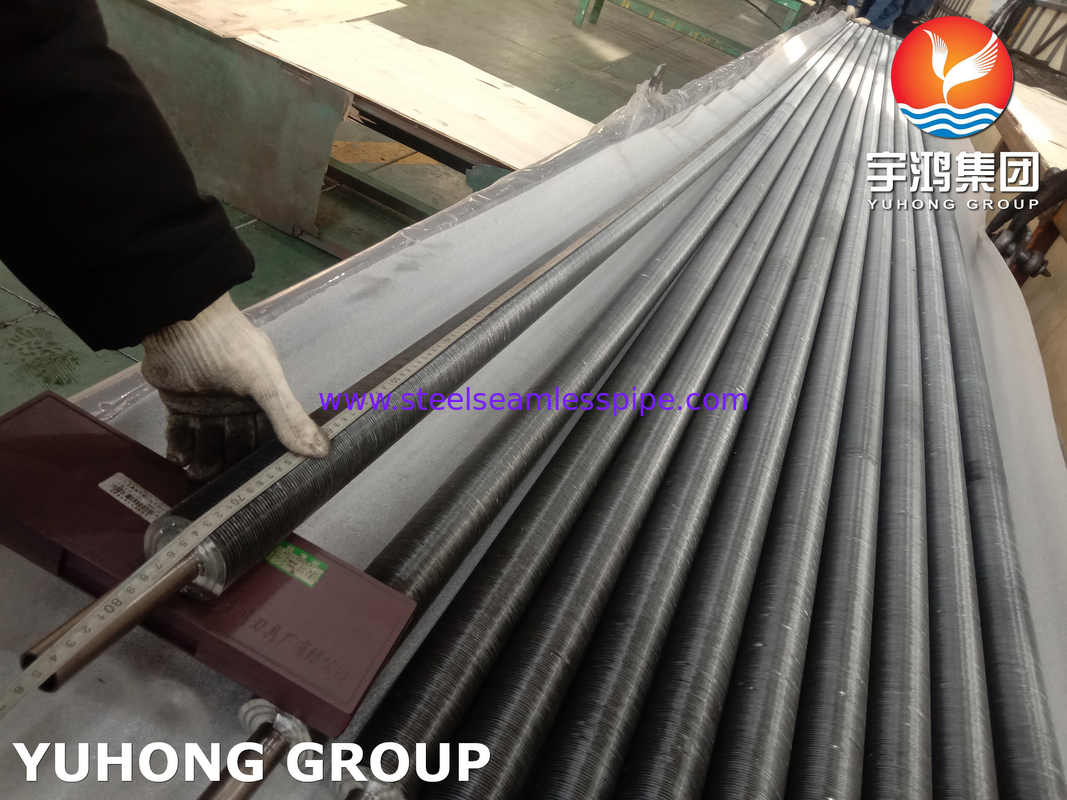

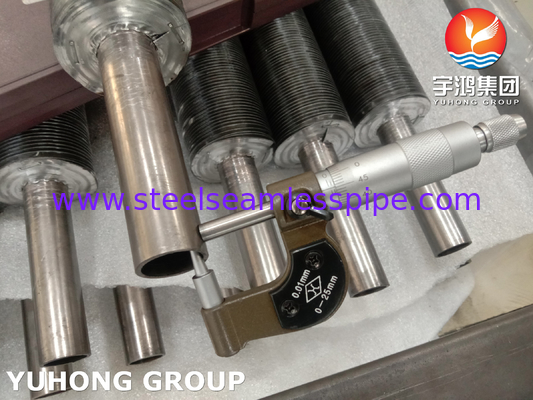

ASME SB163 N04400 Ingebedde vinnenbuis met aluminiumvinnen voor luchtkoeler en gasreboiler

1Materialen voor basisbuizen: Monel 400 (UNS N04400)

Samenstelling:

• Nikkel (Ni): 63 ∼ 67%

• Koper (Cu): 28­34%

• IJzer (Fe): ≤ 2,0%

• Mangan (Mn): ≤ 2,0%

• Koolstof (C): ≤ 0,3%

• Zwavel (S): ≤ 0,024%

Mechanische eigenschappen:

• Tensile sterkte: 550-780 MPa
• Vermogensterkte: 240-550 MPa
• Verlenging: 35-50% (bij een lengte van 50 mm)
• Hardheid: 70 ‰ 90 HRB (Rockwell B)

Temperatuurgrenzen:

• Continu gebruik: tot 600°C
• Gebruik bij lage temperaturen: behoudt de ductiliteit tot -200°C (-328°F).

Corrosiebestendigheid:

• Weerstand biedt aan chloride-geïnduceerde stresscorrosie (SCC), pitting en spleetcorrosie.
• Compatibel met zwavelzuur (concentratie < 50%), zoutzuur (< 20%), fluorzuur en alkalis.

2. Vinnenmateriaal: aluminium (Al)

• Hoge warmtegeleidbaarheid: aluminium's superieure warmteoverdrachts efficiëntie verbetert de algemene warmte-uitwisseling.
• Lichtgewicht: Vermindert het totale gewicht van de montage en behoudt de structurele integriteit.
• Kosteneffectiviteit: Biedt een evenwicht tussen prestaties en betaalbaarheid in vergelijking met exotische legeringen.
• Corrosiebestendigheid: vormt van nature een beschermende oxidelaag, geschikt voor matige omgevingen (in combinatie met Monel 400 vergroot het de toepasbaarheid op ruwere omstandigheden).

3. Ontwerpkenmerken

• Ingebedde vintechnologie: aluminiumvinten zijn nauw verbonden met de Monel 400-basisbuis via mechanische of hydraulische uitbreiding, waardoor optimaal thermisch contact en duurzaamheid worden gewaarborgd.
• Aanpassing: verkrijgbaar in verschillende vinnendichten, hoogtes en buislengtes om aan specifieke warmteoverdrachtsvereisten te voldoen.
• Toepassingsflexibiliteit: Geschikt voor warmtewisselaars, condensatoren, ketels en koelsystemen in industrieën zoals petrochemie, elektriciteitsopwekking en scheepsbouw.

4. Toepassing

• Maritieme en offshore systemen
• Warmtewisselaars voor ontziltingsplanten
• Koelers voor zwavelzuur (H2SO4)
• Reboilers voor zuurgas (H2S)
• Stoomcondensatoren in geothermische installaties
• Herwinning van warmte van rookgassen
• Ammoniak (NH3) verdampers
• Ventilatoren voor warmteherstel (HRV's)

5Voordelen

Duurzaamheid: Monel 400 is bestand tegen pitting, spleetcorrosie en spanningscorrosie.

Efficiëntie: Aluminiumvinnen maximaliseren het oppervlak voor een snelle warmteafvoer.

Aanpassingsvermogen: betrouwbaar presteren bij extreme temperaturen en corrosieve media.
