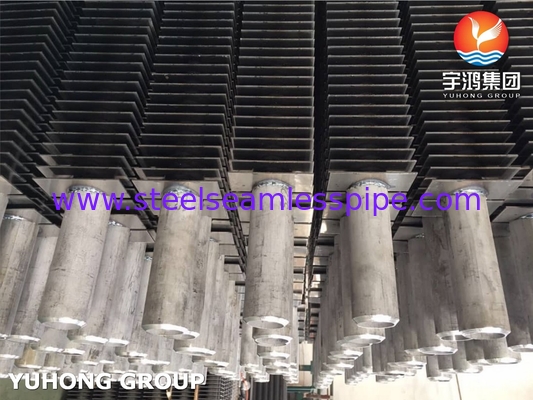

Warmtewisselaar van roestvrij staal H-vormige fijnbuis A312 TP304L TP316L

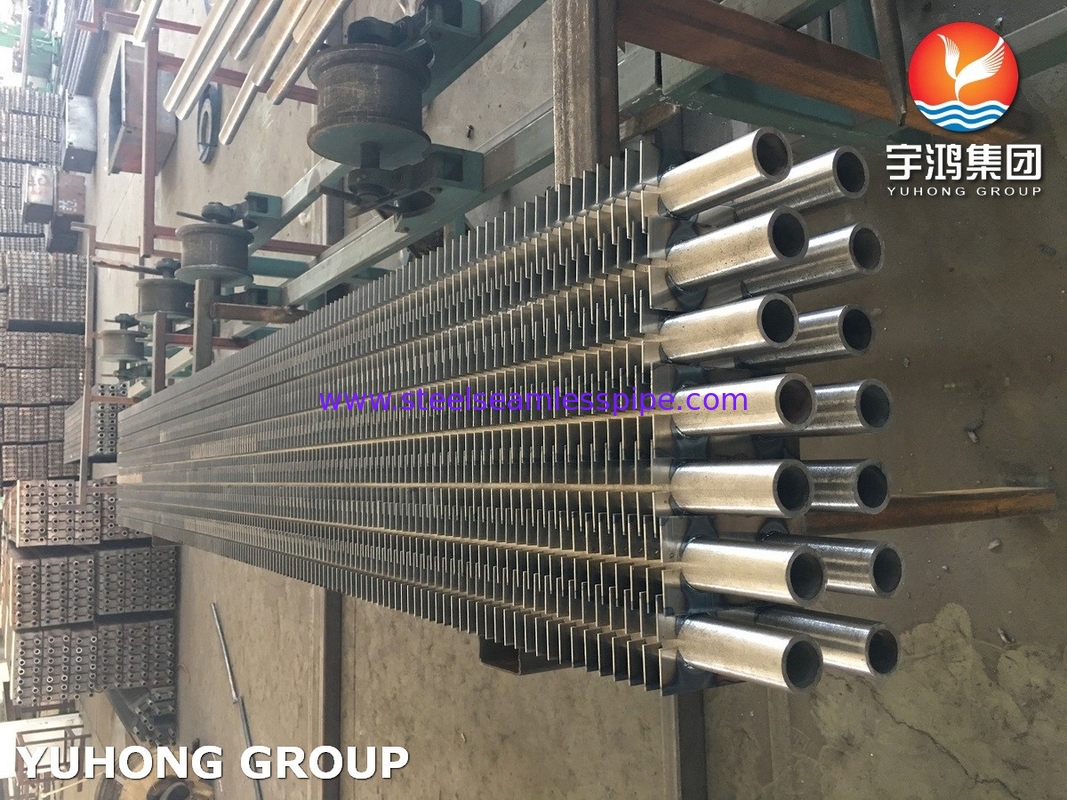

De H-vormige vinnenbuis is een gespecialiseerd warmtewisselaar dat is ontworpen om de thermische efficiëntie in verschillende industriële toepassingen te verbeteren.De unieke H-vormige vinnenconfiguratie (gelijkaardig aan de letter "H" wanneer deze in de dwarsdoorsnede wordt bekeken) vergroot het oppervlak van de warmteoverdracht en verbetert de structurele stabiliteit.
Wat is het kenmerk van de H-vormige vinnenbuis?

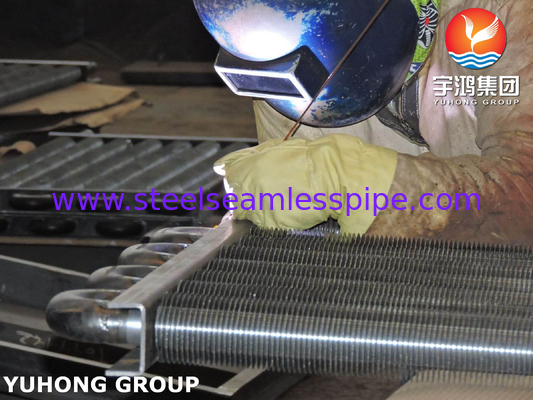

- De schroef wordt in twee symmetrische halve stukken verdeeld. De buiswand wordt aan beide zijden naar beneden gedrukt en er wordt met weerstandslassen op de buiswand gelast met een bepaalde opening in het midden;
- Twee cirkelvormige buizen kunnen een groep vinnen delen, zogenaamde dubbelbuis H-vormige vinnen, of een enkele buis H-vormige vinnen kan in het midden worden geplaatst;

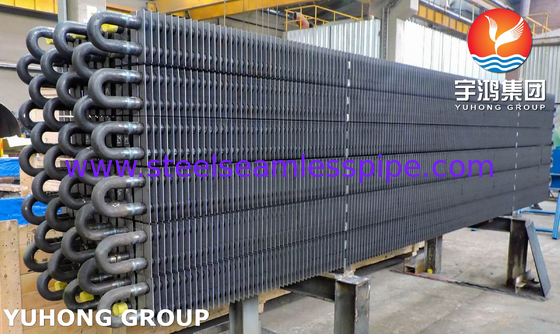

- De warmtewisselaar, bestaande uit H-type vinnenbuizen, is dicht op elkaar geplaatst en de buizenbundels in volgorde;
- De vinnen zijn parallel en onafhankelijk van elkaar, en er is geen invloed van de helixhoek, dus het is gemakkelijk as te verwijderen.
Toepassingen van H-vormige vinnenbuizen
1. Systemen voor het terugwinnen van afvalwarmte
- wordt gebruikt in ketels, economisers en luchtvoorverwarmers om warmte uit rookgassen terug te winnen, waardoor de energie-efficiëntie in energiecentrales en industriële processen wordt verbeterd.
2. Kettels van elektriciteitscentrales
- Verbetert de warmteoverdracht in steenkool-, gas- en biomassaboilers, waardoor het brandstofverbruik en de uitstoot worden verminderd.
3Chemische en petrochemische industrieën
- In warmtewisselaars, reformers en reactoren gebruikt waar hoge temperaturen en corrosieve omgevingen duurzame warmteoverdraagbare oppervlakken vereisen.
4Staal- en metallurgische fabrieken
- gebruikt in recuperatoren en warmtewisselaars voor het terugwinnen van restwarmte uit ovens en uitlaatgassen.
5. Marine & Offshore toepassingen
- Geschikt voor uitlaatgasketels op schepen, waar een compacte en efficiënte warmteoverdracht van cruciaal belang is.
6. HVAC en koeling
- Af en toe gebruikt in grootschalige warmteherstelventilatoren (HRV's) en industriële koelmachines.
Voordelen van H-vormige vinnenbuizen
- Hoge warmteoverdraagingsdoeltreffendheid: De H-vorm zorgt voor turbulentie en verbetert de convectieve warmteoverdracht.
- Verminderde vervuiling en roetdepositie
- Structuursterkte Meer stijf dan spiraalvormige of gewone vinnenbuizen, waardoor trillingen en slijtage worden verminderd.
- Compacte vormgeving
- Corrosiebestendigheid
H-vormige vinnenbuizen zijn ideaal voor omgevingen met hoge temperaturen, hoge vervuiling en hoge corrosie, waardoor ze de voorkeur krijgen in de energieopwekking, afvalwarmteherstel en zware industrieën.Hun ontwerp zorgt voor een evenwicht in de thermische prestaties, duurzaamheid en onderhoudsdoeltreffendheid.
Specificatie van de vinnenbuis
| GEBRUIK |
TYPE |
Naam |
BARE TUBE MATERIAL |
FIN MATERIAL |
|
Warmtewisselaar
Vinnige
Buis
|
Ingebed |
G-TYPE Fin TUBE |
CO2-staal, koper, roestvrij staal, legering |
Aluminium |
| Geïntegreerd |
enkelvoudig metaal gemengd metaal |
CO2-staal, koper, roestvrij staal, legering |
KOPER, ALUMINIUM |
|
Lange vinnenbuis
T-TYPE Fin TUBE
|
CO2-staal, koper, roestvrij staal, legering |
/ |
|
BAMBOO TUBE
GORRUGATEERDE buis
|
CO2-staal, koper, roestvrij staal, legering |
/ |
| WOND |
L/KL/LL TYPE FIN TUBE |
CO2-staal, koper, roestvrij staal, legering |
Koper, aluminium |
| String |
String Fin Tube |
Aluminium, koper, koolstofstaal, roestvrij staal |
Aluminium, koper, koolstofstaal, roestvrij staal |
| U-type |
U-type buis |
CO2-staal, koper, roestvrij staal |
/ |
| Verwarming |
HF WELDING FIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
| U-type |
H/HH TYPE FIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
| Verwarming |
GESTUURDE VIN TUBE |
CO2-staal, roestvrij staal, legering |
CO2-staal, roestvrij staal, legering |
