Solid Fin Tube ASTM A335 P9 Fin Material CS Stoomgenerator voor warmteherstel

Massieve Fin Tube ASTM A335 P9 Fin Materiaal CS Warmteterugwinning Stoomgenerator

Materiaalspecificaties

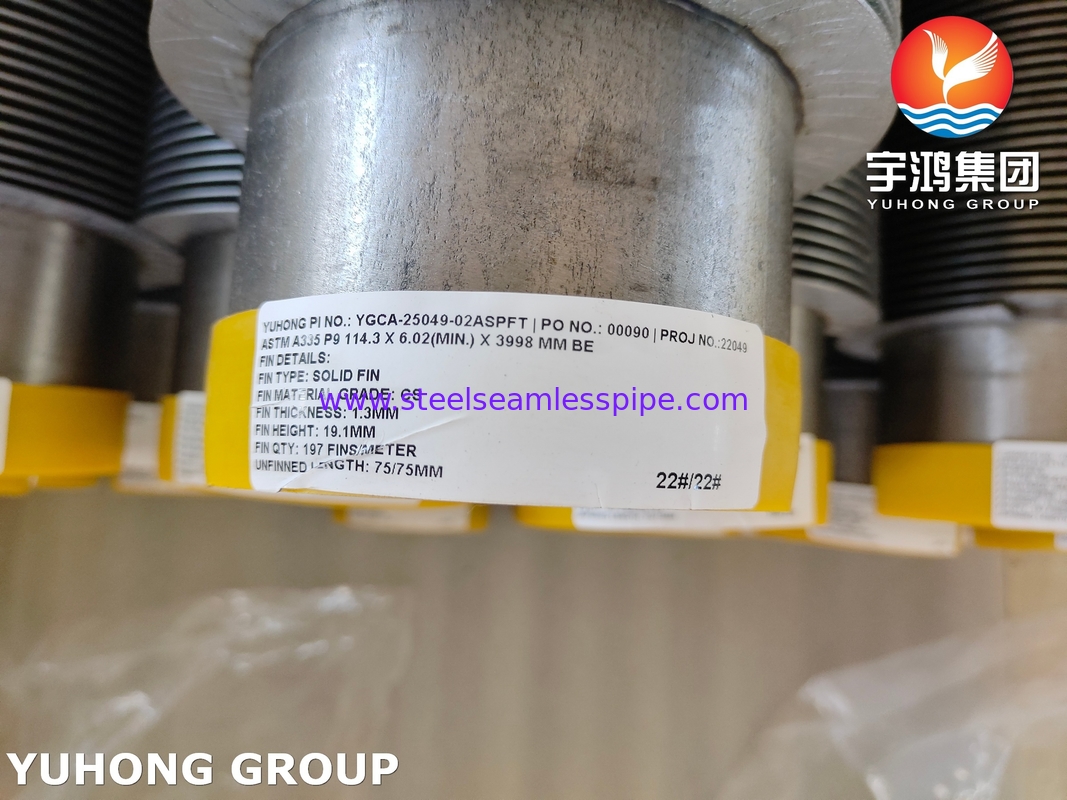

 Basis Pijp (ASTM A335 P9):

 Chroom-molybdeen (Cr-Mo) gelegeerd staal met goede sterkte bij hoge temperaturen en corrosiebestendigheid.

 Samenstelling: ~9% Cr, ~1% Mo, aangevuld met Fe.

 Veelvoorkomende toepassingen: Energiecentrales, raffinaderijen, diensten bij hoge temperaturen/druk (tot ~650°C/1200°F).

Fin Tube Constructie

• Type: Massieve finned tube (vinnen zijn gelast of integraal geëxtrudeerd aan de basispijp).
• Bevestigingsmethoden voor vinnen:
• Hoogfrequent lassen (HFW): Meest voorkomend voor CS-vinnen op gelegeerde pijpen.
• Geëxtrudeerde vinnen: Basispijpmateriaal wordt vervormd om vinnen te creëren (zeldzaam voor P9 vanwege de hardheid).

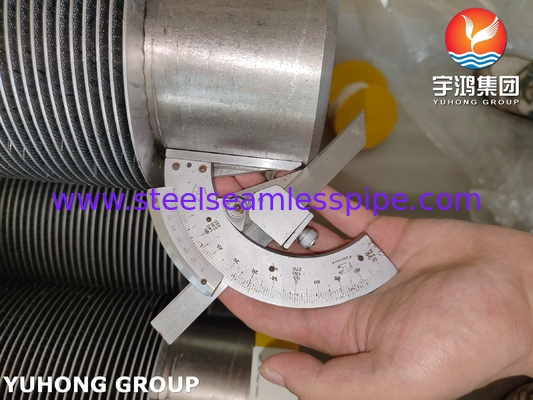

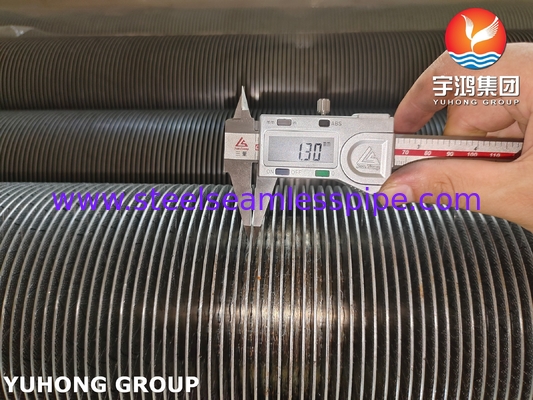

• Vin Afmetingen:
• Hoogte: 5–16 mm (typisch).
• Dichtheid: 5–11 vinnen per inch (FPI), afhankelijk van de warmteoverdrachtbehoeften.

Prestatieoverwegingen

Thermische Geleidbaarheid: CS-vinnen hebben een lagere warmteoverdrachtsefficiëntie dan aluminium vinnen, maar zijn sterker.

Temperatuurlimieten:

P9 Pijp: Tot 650°C (1200°F).

CS Vinnen: Max ~400°C (750°F); daarboven treedt oxidatie/aanslag op.

Corrosiebestendigheid:

P9 is bestand tegen oxidatie/sulfidatie; CS-vinnen kunnen coatings nodig hebben (bijv. galvaniseren, aluminiseren) in corrosieve omgevingen.

Toepassingen:

- Warmtewisselaars: Ketels, economizers, luchtwarmers.

- Procesindustrieën: Raffinaderijen, petrochemische fabrieken (voor gas-/vloeistofstromen bij hoge temperaturen).

- Energieopwekking: Systemen voor warmteterugwinning.

Specificaties:
