ASME SA179 Naadloos buisje van koolstofstaal van type L met 1060 aluminium vinnen

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG
Certificering:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Modelnummer:	ASME SA179 Naadloos buisje van koolstofstaal met 1060 aluminium vin

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1pc
Prijs:	Onderhandelbaar

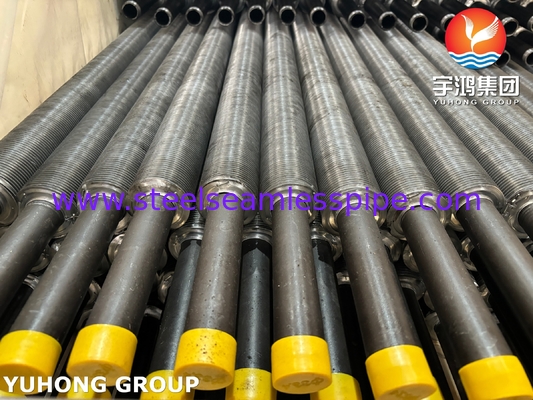

Verpakking Details:	Houten houten behuizing met stalen raam ((beide uiteinden van de buizen hebben plastic doppen)
Levertijd:	±7 werkdagen
Betalingscondities:	L/C, T/T
Levering vermogen:	Volgens de Eisen van Cliënten

Contact

Alle producten

Naadloze buizen van roestvrij staal (290)

Roestvrij staal Naadloze Buis (277)

Duplexroestvrij staalpijp (127)

Duplexroestvrij staalbuis (29)

Naaldbuis (107)

Vinnenbuis (631)

warmtewisselaar (17)

warmtewisselaarbuis (424)

Warmtewisselaarbuisbundel (37)

Warmtewisselaar Tubesheet (116)

warmtewisselaarschot (36)

Luchtkoeler (8)

Drukvat (4)

roestvrij staal gelaste pijp (57)

Roestvrij staal Gelaste Buis (114)

De Pijp van de nikkellegering (261)

De Buis van de nikkellegering (79)

De Buis van de koperlegering (227)

De Buis van het legeringsstaal (184)

Titaniumbuis (10)

heldere ontharde buis (153)

Boilerbuis (145)

staalmontage (804)

Staalflens (590)

Andere (391)

Bekledingsonderdelen (7)

Gedetailleerde productomschrijving

Productnaam:	Wond L-type vinnenbuis	Kale buisspecificatie en materiaal:	ASME SA179
Vinmateriaal:	Aluminium 1060	Blote buis OD:	16-63 mm
Vinhoogte:	<17mm>	Vindikte:	~ 0,4 mm
Vin -pitch:	2.15mm	Type:	L/ KL/ LL Type
Test:	HT/ET	Applicatie:	Luchtkoeler/ Verwarmer/ Petrochemie/ Warmtewisselaar
Markeren:	ASME SA179 fijnbuis van koolstofstaal , naadloze L-vinnenbuis , aluminium vinnenbuis met garantie

Goederen van het merk YUHONG zijn al geëxporteerd naar meer dan 85 landen. Met meer dan 35 jaar ervaring, dankzij een strikt kwaliteitscontrolebeleid, uitstekende verkoopservice en tijdige levering. YUHONG heeft steeds meer nieuwe klanten gewonnen en steeds meer herhaalbestellingen van oude klanten gekregen. In de ogen van de mensen van YUHONG: Kwaliteit is het allerbelangrijkste!

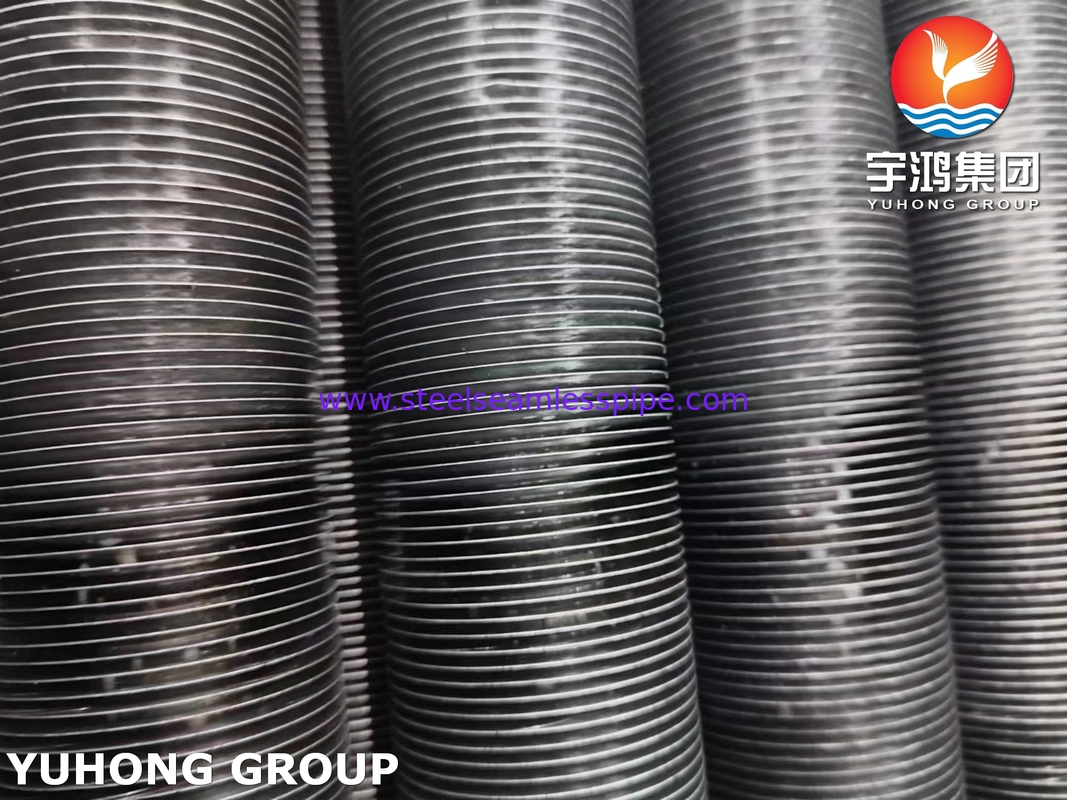

ASME SA179 naadloze buis van koolstofstaal met 1060 aluminium vin, gewikkeld L-type vinbuis voor luchtkoeler/verwarmer

ASME SA179 naadloze basisbuis van koolstofstaal met 1060 aluminium L-type gewikkelde vin is een hoogwaardig composiet warmte-overdrachtselement dat is ontworpen voorverbeterde thermische prestaties aan de luchtzijde. Het beschikt over een koudgetrokken naadloze drukvat van koolstofstaal (conform ASME SA179) met spiraalvormig gewikkelde 1060 aluminium vinnen in een in elkaar grijpende L-profielconfiguratie. Dit unieke ontwerp combineert de hoge thermische geleidbaarheid van aluminium vinnen (~200W/m·K) met mechanische robuustheid -de L-voetverankering voorkomt het losraken van de vin bij luchtstroomerosie en thermische cycli, ontworpen voor luchtkoelers, verwarmers en vinbuiswarmtewisselaars.

1. Productoverzicht

De trapeziumvormige sectie die wordt gevormd door het rollen van een L-vormige vinbuis komt overeen met de verdeling van de warmtestroomdichtheid, en de buizen zijn nauw gecombineerd met een hoge thermische efficiëntie,waardoor de contactthermische weerstand die wordt veroorzaakt door de opening tussen de vinnen wordt geëlimineerd.

Werktemperatuur: 230°C kenmerken: wikkelproces, hoge productie-efficiëntie, uniforme afstand, goede warmteoverdracht, hoge vinverhouding, de basisbuis kan worden beschermd tegen luchterosie.

2. Chemische en mechanische eigenschappen

ASME SA179 Chemische samenstelling (%)
C	Mn	P	S	Si	Fe
≤ 0,06 - 0,18%	0,27 - 0,63%	≤ 0,035%	≤ 0,035%	≥ 0,10% (meestal 0,25-0,50%)	Balans (≥ 98%)

Aluminium 1060 Vinnen Chemische samenstelling (%)
Al	Fe	Si	Cu	Mn	Zn	Anders
≥ 99,60%	≤ 0,35%	≤ 0,25%	≤ 0,05%	≤ 0,03%	≤ 0,05%	≤ 0,40%

Mechanische eigenschappen

Component

Mechanische prestaties

Belangrijkste kenmerken

ASME SA179
Basisbuis

· Treksterkte: ≥325 MPa
· Vloeigrens: ≥180 MPa
· Rek (in 50 mm): ≥35%
· Hardheid: ≤ 72HRB

· Precisie koudgetrokken naadloze buizen voor minimale wand dikte

· Thermische geleidbaarheid: 52 W/m·K bij 20°C

· Superieure weerstand tegen oxidatie en watercorrosie

· Maximale bedrijfstemperatuur: 450°C (843°F) voor continu gebruik

· Matige sterkte: Geschikt voor warmtewisselaars met lage/middeldruk.

Aluminium 1060 Vinnen

· Treksterkte: 70-110 MPa
· Rek: 15-25%
· Hardheid: 23 HB.

· Lichtgewicht ontwerp vermindert de systeembelasting
· Ductiel voor trillingsabsorptie

3. Belangrijkste kenmerken

Hoogrendements warmteoverdrachtsontwerp

Spiraalvormig L-type gewikkeld vinontwerp maximaliseert het warmteafvoergebied voor superieure thermische prestaties aan de luchtzijde

Uitzonderlijke mechanische stabiliteit

Mechanisch vergrendelde vinnen zijn bestand tegen trillingen en losraken, ideaal voor luchtstroomomstandigheden met hoge snelheid

Corrosiebestendige combinatie

Koolstofstalen basisbuis (interne bescherming) + 1060 aluminium vinnen (oxidatiebestendig) voor ruwe buiten-/chemische omgevingen

Breed temperatuurbereik

Basisbuis is bestand tegen 400°C, aluminium vinnen werken stabiel tot 250°C

4. Belangrijkste toepassingen

Economizers en luchtvoorverwarmers van energiecentrales
Convectie secties van petrochemische procesverwarmers/ovens
Warmteterugwinningssystemen voor industriële ovens/ovens
Diverse industriële warmtewisselaars (gas-vloeistof, gas-gas)
HVAC-systemen
Droogapparatuur
Scheepsketels en warmtewisselaars

Afmeting	L-Type Vinbuis	KL-Type Vinbuis	LL-Type Vinbuis
Structuur	• Aluminium vin met enkele L-vormige haak aan de wortel • Lijncontact met basisbuis	• Gekartelde L-voet ontwerp • Groeven geperst in vinwortel voor mechanische vergrendeling	• Verlengde L-voet (Lange poot) • Dubbele haakstructuur aan de wortel
Trillingsweerstand	★★☆ (Beter dan ingebed, zwakker dan KL/LL)	★★★ (Uitstekend) (Kartelen verbetert de grip)	★★★ (Dubbele haken voorkomen losraken)
Thermische contactweerstand	• Relatief hoog (Beperkt door lijncontact)	• Laagste (Kartelen vergroot het contactoppervlak)	• Laag (Verbeterd t.o.v. L-type, maar hoger dan KL)
Procescomplexiteit	• Eenvoudig en volwassen (Laagste kosten)	• Hoger (Vereist precisiekartelen; kosten ↑)	• Matig (Precisievorming nodig voor dubbele haken)
Max. bedrijfstemp.	≤ 250°C (Al vin)	≤ 280°C (Kartelen is bestand tegen thermische uitzetting)	≤ 260°C (Dubbele haken zijn bestand tegen thermische vermoeidheid)
Typische toepassingen	• HAVC-spiralen, economizers • Omgevingen met weinig trillingen	• Luchtvoorverwarmers van energiecentrales • Warmteterugwinning van gas met hoge stroming/hoge trillingen	• Luchtgekoelde condensors (ACC) • Scheepswarmtewisselaars • Systemen met gemiddelde trillingen
