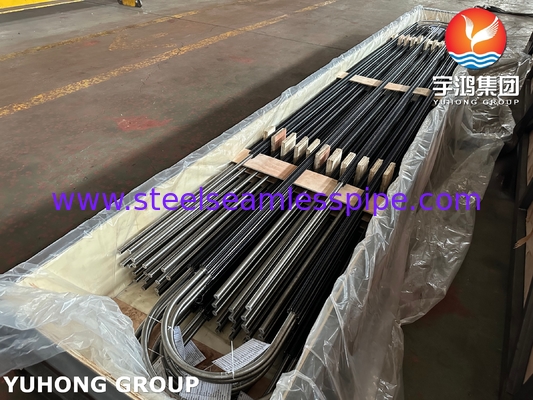

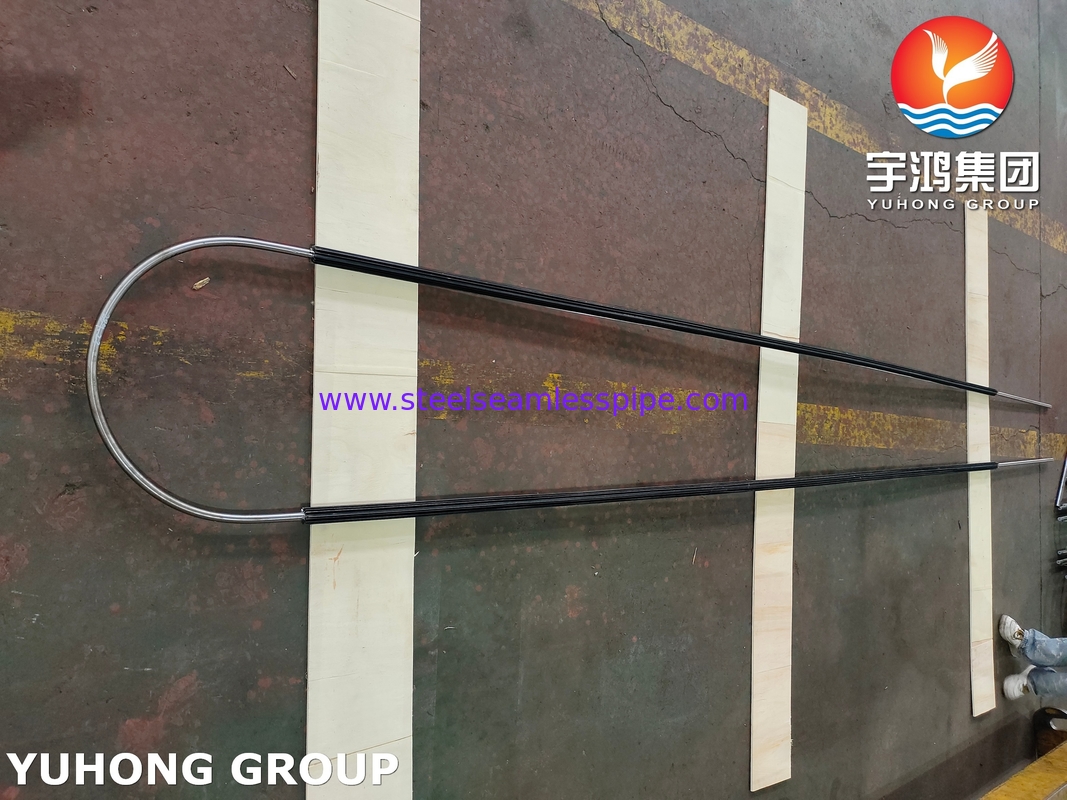

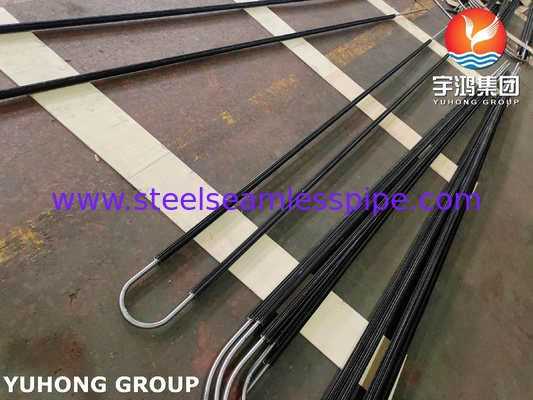

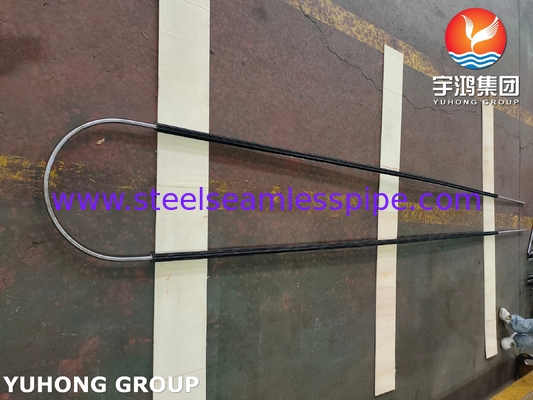

ASTM A179 Koolstofstalen U-bocht Gelaste Longitudinale Geribbelde Buizen voor Olie Raffinage Projecten
De longitudinale geribbelde buizen lijken op de gelaste spiraalvormige geribbelde buizen. Deze lasstructuur kan worden gebruikt in elke daadwerkelijke warmteoverdrachtstoepassing. De longitudinale geribbelde structuur wordt vaak gebruikt in shell-and-tube-toepassingen, waarbij warmte wordt overgedragen tussen de vloeistof die door de gaten van de geribbelde buizen stroomt en de vloeistof die door de gaten van de shell stroomt.
Productieproces: De longitudinale geribbelde buizen worden geproduceerd door ribben over de lengte van de buis resistief te lassen. De ribben zijn U-vormig. De basisbuis wordt op de juiste lengte gesneden en vervolgens worden de ribben georiënteerd en resistief over de lengte van de buis gelast.
Veelvoorkomend basispijp-/buismateriaal: koolstof/gelegeerd staal (A106, A179, A335 P5, P22, P9, enz.); roestvrij staal TP304, TP316L, TP321, enz.; koperlegering CuNi 70/30, CuNi 90/10, enz. en ander materiaal. Over het algemeen is het materiaal van de ribben hetzelfde als het materiaal van de basisbuizen.
Voordelen
1. Verbeter de warmteoverdrachtsefficiëntie binnen de effectieve ruimte.
2. Verminder de installatieruimte die nodig is voor de warmteoverdrachtsoppervlakken.
3. Verlaag de materiaalkosten met behoud van een hoge operationele betrouwbaarheid.
4. Verminder de drukval aan de buiszijde, waardoor de bedrijfskosten worden verlaagd.
5. Verhoog de stijfheid van de stalen pijp en verbeter de seismische weerstand.
6. Versterk de warmteoverdracht, verminder de stromingsweerstand en het metaalverbruik.
| Chemische Samenstelling |
C |
Mn |
P≤ |
S≤ |
Si≤ |
| 0.06-0.18 |
0.27-0.63 |
0.035 |
0.035 |
0.25 |
| Mechanische Eigenschappen |
Treksterkte min |
Vloeigrens min |
Rek (%) |
| 47ksi, 325MPa |
26ksi, 180MPa |
≥35 |
|
* Het lage koolstofgehalte zorgt voor uitstekende lasbaarheid en vervormbaarheid, maar beperkt de hardheid en corrosiebestendigheid.
* De combinatie van adequate sterkte en hoge rek (ductiliteit) maakt het bestand tegen mechanische schokken en maakt buigen en vormen mogelijk.
|
Tests: Dwars- of Longitudinale Trekproef, Vlakproef, Korrelgrootte, Uitlooptest, Flensproef, Hardheidstest, Hydrostatische Test of Niet-destructieve Elektrische Test.
Typische Toepassingsscenario's In Olie Raffinaderij
1. Luchtvoorverwarmer van de verwarmingsoven (Luchtvoorverwarmer): Het recupereert de restwarmte van de hoogtemperatuur rookgassen door gebruik te maken van de lagedruk verbrandingslucht. Dit is een klassieke toepassing van longitudinale geribbelde buizen. De rookgassen stromen door de shell-zijde (geribbelde zijde) en de lucht stroomt door de buiszijde.
2. Reactor- en hydrogeneringseenheid reactieproducten/voedingen warmtewisselaar: Gebruik de hete reactieproducten om de koude grondstoffen voor te verwarmen. Het procesgas stroomt door de shell-zijde (ribzijde).
3. Koelers voor aardgas en raffinaderijgas: Koel verschillende procesgasstromen.
4. Luchtkoelers: Hoewel luchtkoelers doorgaans horizontale geribbelde buizen gebruiken, worden in bepaalde specifieke gevallen ook verticale geribbelde buizen gebruikt. De luchtventilatoren dwingen de lucht over de geribbelde buizenbundels te blazen, waardoor de procesvloeistof in de buizen wordt gekoeld.
