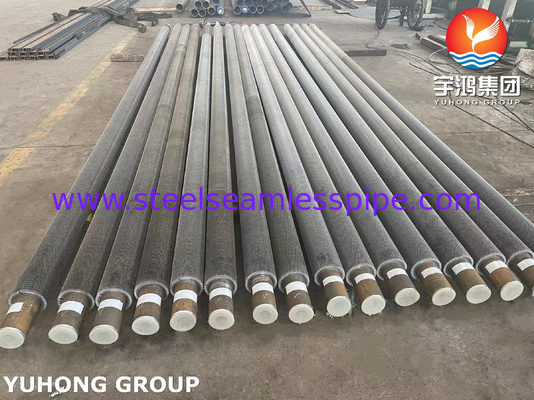

ASTM A335 P9 GEKARTELDE FIN-BUIS voor Olie Raffinage Condensor

ASTM A335 P9 is een chroom-molybdeen legeringstaal dat veel wordt gebruikt in hogetemperatuur- en hogedruktoepassingen. Het staat bekend om zijn uitstekende sterkte, corrosiebestendigheid en het vermogen om thermische en mechanische spanningen te weerstaan. Belangrijkste kenmerken van ASTM A335 P9 zijn:

• Materiaalsamenstelling:

  • Chroom (Cr): 8,0-10,0%
  • Molybdeen (Mo): 0,90-1,10%
  • Koolstof (C), Mangaan (Mn), Silicium (Si), Fosfor (P), Zwavel (S) en anderen.

• Toepassingen:

  • Energiecentrales
  • Ketels
  • Warmtewisselaars
  • Petrochemische en chemische industrieën

• Voordelen:

  • Hoge weerstand tegen oxidatie en aanslag bij verhoogde temperaturen.
  • Uitstekende sterkte en kruipweerstand.
  • Superieure lasbaarheid en bewerkbaarheid.

2. Wat is een Getande Vinbuis?

• Belangrijkste kenmerken van Getande Vinbuizen:

  • Verbeterde thermische geleidbaarheid door een groter oppervlak.
  • Verminderde vervuiling en afzettingen door het getande ontwerp.
  • Compact en lichtgewicht ontwerp voor efficiënte installatie.

• Toepassingen:

  • Luchtgekoelde warmtewisselaars
  • Gaskoelers
  • Economizers
  • Olie- en gasverwerkingseenheden

3. ASTM A335 P9 Getande Vinbuis

• Productieproces:

  • Productie van de basisbuis: De basisbuis is gemaakt van ASTM A335 P9 legeringstaal, wat zorgt voor een hoge sterkte en weerstand tegen thermische spanning.
  • Vinbevestiging: Getande vinnen, meestal gemaakt van vergelijkbare of compatibele materialen, worden spiraalvormig gewikkeld en stevig aan de basisbuis bevestigd. De bevestiging kan worden bereikt door technieken zoals hoogfrequent lassen of mechanisch wikkelen.
  • Vinvertanding: De vinnen zijn getand (gekerfd) om de turbulentie in de vloeistofstroom te vergroten, wat de warmteoverdrachtsefficiëntie verbetert.

• Specificaties:

  • Materiaal:
    • Basisbuis: ASTM A335 P9
    • Vinnen: Koolstofstaal, roestvrij staal of legeringstaal
  • Buisafmetingen:
    • Buitendiameter (OD): Volgens ontwerpvereisten (meestal tussen 1" en 8")
    • Wanddikte: Volgens ASTM A335 P9-normen
  • Vin afmetingen:
    • Vinhoogte: Meestal 5 mm-15 mm
    • Vinsteek: 2 mm-10 mm
    • Vin dikte: 0,5 mm-1,5 mm
  • Bedrijfsvoorwaarden:
    • Temperatuur: Tot 600–650°C (afhankelijk van de materiaalkeuze)
    • Druk: Geschikt voor hogedruksystemen

4. Voordelen van ASTM A335 P9 Getande Vinbuizen

• Hoge thermische efficiëntie: Het getande ontwerp bevordert turbulentie in de vloeistofstroom, waardoor de warmteoverdrachtssnelheden worden verbeterd.
• Duurzaamheid: De P9 legeringstalen basisbuis biedt uitzonderlijke weerstand tegen hoge temperaturen, oxidatie en thermische spanningen.
• Corrosiebestendigheid: Chroom en molybdeen in P9 verbeteren de weerstand tegen corrosie en aanslag.
• Energiebesparing: Verbeterde warmteoverdrachtsefficiëntie vermindert het energieverbruik en de bedrijfskosten.
• Maatwerk: Getande vinnen kunnen worden aangepast aan specifieke afmetingen, steek en dikte om aan de toepassingsvereisten te voldoen.

5. Toepassingen van ASTM A335 P9 Getande Vinbuizen

• Energieopwekking:

  • Stoomketels
  • Economizers
  • Warmteterugwinning stoomgeneratoren (HRSG's)

• Petrochemie en raffinaderij:

  • Luchtgekoelde warmtewisselaars
  • Procesverwarmers
  • Gaskoelers

• Olie en gas:

  • Offshore platforms
  • Gasverwerkingsinstallaties
  • LNG-terminals

• Chemische verwerking:

  • Warmtewisselaars in chemische reactoren
  • Condensors en verdampers

6. Kwaliteitsnormen en testen

• Materiaaltests:

  • Analyse van de chemische samenstelling
  • Testen van mechanische eigenschappen (trekvastheid, hardheid, enz.)

• Niet-destructief onderzoek (NDO):

  • Ultrasoon onderzoek
  • Röntgenonderzoek
  • Wervelstroomonderzoek

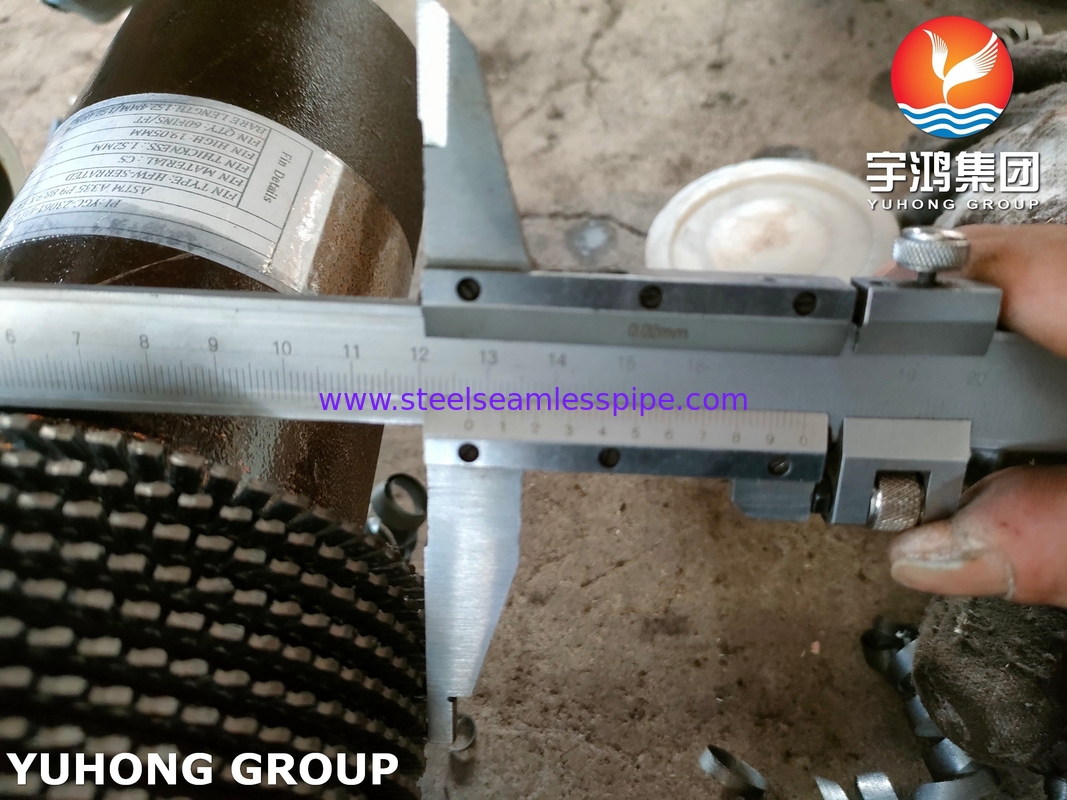

• Dimensionale inspectie:

  • Verificatie van buis- en vin afmetingen
  • Integriteit van de vinbevestiging

• Operationele tests:

  • Testen van thermische prestaties
  • Evaluatie van corrosiebestendigheid

7. Conclusie
