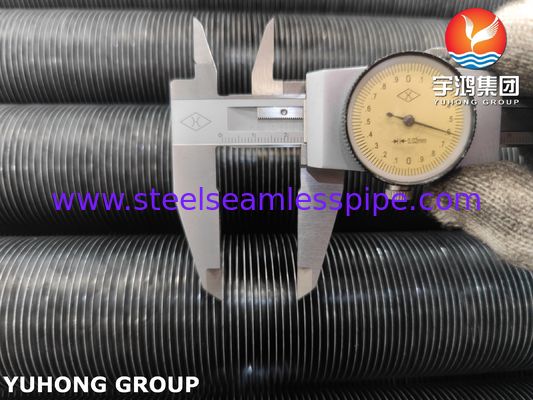

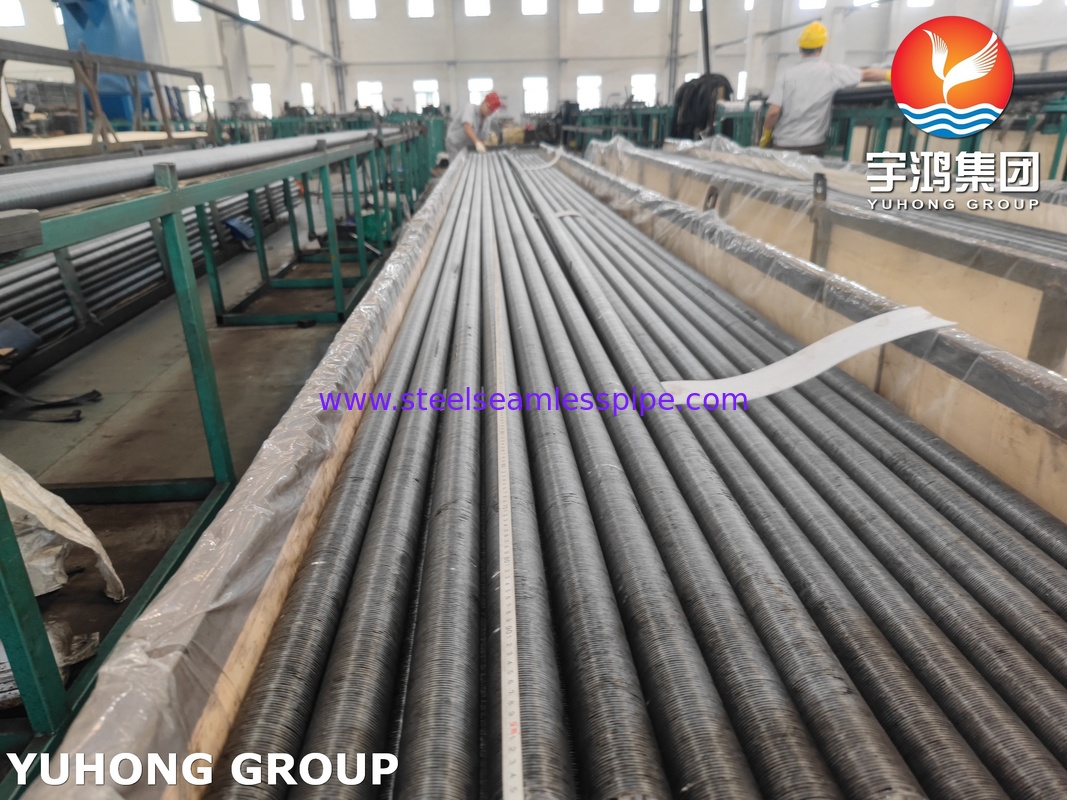

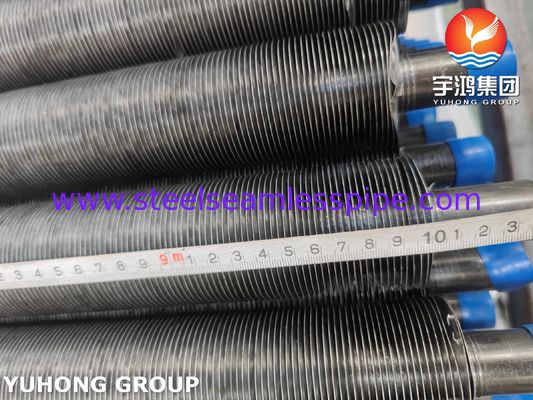

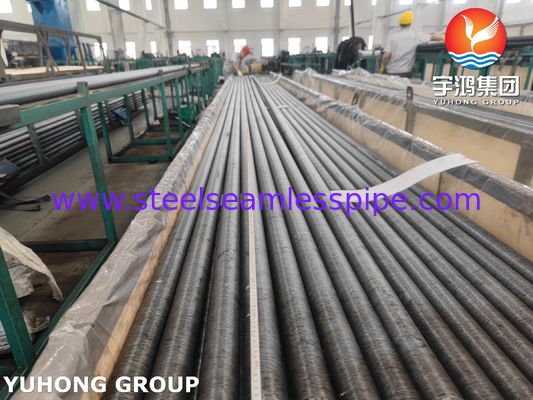

ASME SA209 ingebedde vinnenbuis met AL1060-vinnen
The ASME SA209 Embedded Fin Tube with AL1060 Fin is a highly efficient heat transfer component designed for applications where superior thermal conductivity and corrosion resistance are paramount in moderate temperature environments. It combines the robust mechanical properties and weldability of ASME SA209 steel base tube with the exceptional thermal performance and atmospheric resistance of mechanically embedded AL1060 aluminum finsDeze configuratie biedt een optimale balans tussen prestaties, duurzaamheid en kosteneffectiviteit voor verschillende industriële warmtewisselaars.
Basisbuismateriaal: ASME SA209
ASME SA209 is een specificatie voor naadloze ketels en superverwarmingsbuizen van koolstof-molybdeenlegeringsstaal.De toevoeging van molybdeen zorgt voor een betere sterkte bij verhoogde temperaturen in vergelijking met koolstofstaal.
Belangrijkste legeringselement:Molybdeen (Mo): dit element verbetert de hoge temperatuursterkte en kruipbestandheid van het staal.
Finnenmateriaal: AL1060 Aluminium
AL1060 is een commercieel zuivere aluminiumlegering (minimaal 99,6% Al), bekend om zijn uitstekende thermische geleidbaarheid, vormbaarheid en uitstekende weerstand tegen atmosferische corrosie.
Chemische samenstelling (%)
ASME SA209 T1a Chemische samenstelling (%)
|
Elementen
|
C
|
Deeltjes
|
P
|
S
|
- Jawel.
|
Mo.
|
|
Bereik
|
≤ 0.18
|
0.30-0.80
|
≤ 0.025
|
≤ 0.025
|
0.10-0.50
|
0.44-0.65
|
AL1060 Chemische samenstelling (%)
|
Elementen
|
Al
|
Fe+Si
|
C.
|
Deeltjes
|
Mg
|
Zn
|
Ti
|
Andere (elk)
|
Overige (totaal)
|
|
Bereik
|
≥ 99.60
|
≤ 0.35
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.10
|
Mechanische eigenschappen
ASME SA209 T1a Mechanische eigenschappen van basisbuizen
|
Treksterkte
|
Kracht van de opbrengst
|
Hardheid
|
Verlenging
|
|
≥ 380 MPa
|
≥205 MPa
|
-
|
≥ 30%
|
AL1060 Vinnen Mechanische eigenschappen
|
Treksterkte
|
Kracht van de opbrengst
|
Hardheid
|
Verlenging
|
|
60 - 95 MPa
|
≥ 25 MPa
|
≤ 27 HB
|
≥15%
|
Voordelen van ASME SA209 Embedded Fin Tube met Al1060 Fin
|
Vastgoed
|
Voordelen
|
|
Hoge warmte-efficiëntie
|
De AL1060-aluminiumvler zorgt voor een uitstekende warmteafvoer vanwege zijn hoge thermische geleidbaarheid (~ 200 W/m·K), waardoor de totale warmteoverdrachtscoëfficiënt van de buis aanzienlijk wordt verbeterd.
|
|
Corrosiebestendigheid
|
De AL1060 vinnen bieden een superieure weerstand tegen atmosferische corrosie, waardoor een beschermende oxide laag wordt gevormd.
|
|
Kosteneffectiviteit
|
Aluminiumvinnen op een stalen buis bieden een economischere oplossing in vergelijking met volledig roestvrij of volledig legeringsvinnen, waardoor uitstekende prestaties worden geboden tegen lagere materiaalkosten.
|
|
Lichte vinnen
|
Het gebruik van aluminium voor de vinnen vermindert het totale gewicht van de warmtewisselaar in vergelijking met zwaardere vinnenmaterialen, waardoor draagstructuren en installatie vereenvoudigd kunnen worden.
|
|
Robuuste mechanische binding
|
Het ingebedde productieproces van de vin creëert een sterke, permanente mechanische band tussen de vin en de buis, waardoor de structurele integriteit wordt gewaarborgd onder thermische cyclus en trillingen.
|
|
Materiële synergie
|
Deze combinatie maakt optimaal gebruik van de sterkte en drukbeheersing van de stalen basisbuis met de superieure warmteoverdracht en atmosferische corrosiebestendigheid van de aluminiumvin.
|
Toepassingen van ASME SA209 Embedded Fin Tube met AL1060 Fin
1. Warmteherstelstoomgeneratoren (HRSG):Economisatoren en laagtemperatuur verdampers waar fijne gassen voldoende zijn afgekoeld om oververhitting van de aluminiumvinnen te voorkomen.
2. Luchtgekoelde warmtewisselaars (ACHE's):Gebruikt als vinnenbundels in gedwongen of geïnduceerde luchtventilatoren voor het koelen van procesvloeistoffen, water en smeermiddelen in petrochemische en elektriciteitscentrales.
3industriële luchtverwarmers:Voor het verwarmen van verbrandingslucht of proceslucht in ovens en ovens, waardoor de thermische efficiëntie wordt verbeterd.
4. Drogende ovens en HVAC-systemen:Als kernwarmtetransferelementen in industriële droogsystemen en grootschalige verwarming-, ventilatie- en airconditioning-eenheden.
5- Ventilatoren voor energieherstel:Energieoverdracht tussen uitlaatgassen en frisse luchtstromen in gebouwde klimaatbeheersystemen.
