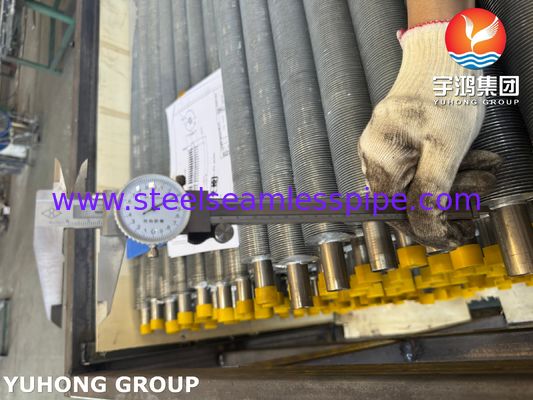

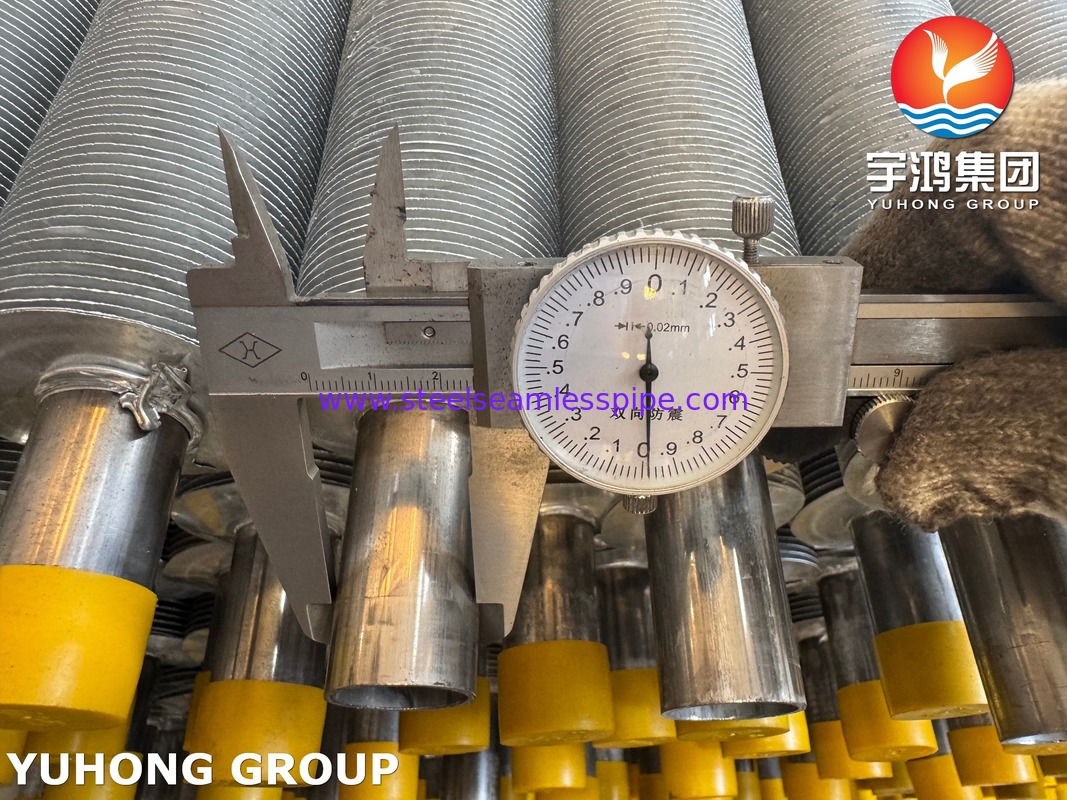

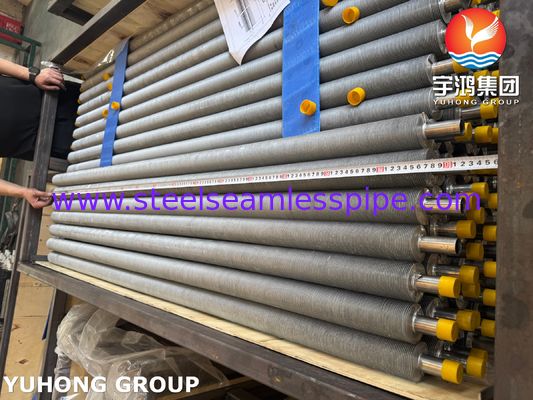

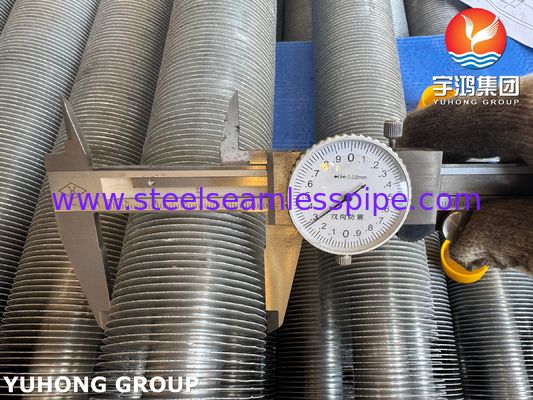

EN10217-7 1.4301 Roestvrijstalen buis met geëxtrudeerde lamellenbuis voor HVAC&R
Dit product is een zeer efficiënte Bimetaal lamellenbuis, speciaal ontworpen voor warmteoverdrachtstoepassingen. Het bestaat uit een kernbuis vervaardigd volgens de Europese norm EN 10217-7(ASTM A312), gemaakt van austenitisch roestvrij staal grade 1.4301 (equivalent aan AISI 304). Een geribbelde oppervlakte is permanent verbonden met deze kernbuis door middel van een extrusieproces.
Het fundamentele principe van dit ontwerp is om de superieure eigenschappen van beide metalen te benutten:
-
De 1.4301 roestvrijstalen binnenbuis biedt uitstekende corrosiebestendigheid, hoge drukbestendigheid en sterkte, waardoor het ideaal is voor het transporteren van media zoals water, stoom of verschillende chemicaliën.
-
De externe aluminium lamellen vergroten het externe oppervlak van de buis aanzienlijk. De hoge thermische geleidbaarheid van aluminium vergemakkelijkt een zeer efficiënte warmteoverdracht tussen de vloeistof in de buis en de lucht (of gas) die over de geribbelde buitenkant stroomt.
1. Chemische & Mechanische Eigenschappen
EN10217-7 1.4301(TP304) Chemische Samenstelling (%)
|
| C |
Mn |
P |
S |
Si |
Ni |
Cr |
| 0.08% |
≤2.00% |
≤0.045% |
≤0.030% |
≤1.0% |
8.0%-11.0% |
18.0%-20.0% |
| Aluminium 1060 Lamellen Chemische Samenstelling (%) |
| Al |
Fe |
Si |
Cu |
Mn |
Zn |
Else |
| ≥ 99.60% |
≤ 0.35% |
≤ 0.25% |
≤ 0.05% |
≤ 0.03% |
≤ 0.05% |
≤ 0.40% |
Mechanische Eigenschappen
| Component |
Mechanische Prestaties |
Belangrijkste Kenmerken |
EN10217-7 1.4301
Basisbuis |
· Treksterkte: ≥515 MPa
· Vloeigrens: ≥205 MPa
· Rek (in 50 mm): ≥35%
· Warmtebehandelingstemperatuur: 1900℉(1040℃) |
· Combinatie van hoge sterkte en goede taaiheid
· Uitstekende corrosiemoeheidbestendigheid
· Uitstekende plasticiteit en vormbaarheid
· Goede lasbaarheid
|
| Aluminium 1060 Lamellen |
· Treksterkte: 70-110 MPa
· Rek: 15-25%
· Hardheid: 23 HB. |
· Lichtgewicht ontwerp vermindert de systeembelasting
· Ductiel voor trillingsabsorptie |
2. Belangrijkste Kenmerken
De aluminium lamellen vergroten het oppervlak voor luchtcontact aanzienlijk, terwijl de hoge thermische geleidbaarheid van aluminium snelle en efficiënte warmteoverdracht van de vloeistof in de stalen buis naar de buitenlucht mogelijk maakt.
- Geoptimaliseerde materiaalcombinatie, uitstekende kosteneffectiviteit
De binnenbuis gebruikt corrosiebestendig/drukbestendig roestvrij staal, terwijl de externe lamellen zeer geleidend en economisch aluminium gebruiken. Deze combinatie garandeert kernprestaties tegen veel lagere kosten dan volledig roestvrijstalen lamellenbuizen.
- Uitstekende corrosiebestendigheid & Lange levensduur
De 1.4301 (304) roestvrijstalen binnenbuis is bestand tegen corrosie door water, stoom, veel chemicaliën en mariene atmosferen, waardoor de langdurige betrouwbaarheid van het kernstroomkanaal in veeleisende toepassingen wordt gewaarborgd.
- Robuuste en duurzame mechanische verbinding
Het extrusieproces creëert een sterke mechanische verbinding tussen de aluminium lamellen en de roestvrijstalen kernbuis, wat resulteert in minimale thermische contactweerstand. Het is ook bestand tegen trillingen en thermische schokken, waardoor het losraken van de lamellen wordt voorkomen.
- Superieure drukbegrenzing van de binnenbuis
De roestvrijstalen kernbuis die voldoet aan de EN10217-7 norm is ontworpen voor drukdoeleinden en is veilig bestand tegen de interne druk van vloeistoffen met hoge temperatuur en hoge druk (bijv. stoom, hogedrukwater).
- Brede toepasbaarheid en lichtgewicht
De aluminium lamellen zijn licht van gewicht, waardoor het totale gewicht van de warmtewisselaar wordt verminderd. Dit ontwerp is geschikt voor een breed temperatuurbereik, van koeling bij lage temperaturen tot verwarming bij hoge temperaturen.
3. Belangrijkste Toepassingen
- Verwarming, ventilatie, airconditioning & koeling
(1) Gasgestookte / condensatieketels
(2) Luchtbehandelingskasten
(3) Warmteterugwinningsventilatoren
(4) Koelsystemen
(1) Industriële luchtkoelers
(2) Warmteterugwinningssystemen
(3) Energiecentrales
(4) Chemische & petrochemische industrie
Industriële droogapparatuur
(1) Marine & offshore
(2) Machine-apparatuur
____________________________________________________________________________________________________________________________________________________
Als u een snelle offerte nodig heeft, stuur dan het volgende:
1. Basisbuis: (1) Specificatie & Materiaal (2) Diameter (3) Wanddikte (4) Lengte
2. Lamellen: (1) Specificatie & Materiaal (2) Type (massief of gekarteld) (3) Lamellenhoogte (4) Lamellendikte (5) Lamellenafstand (6) Lamellenlengte en geen lamellensectie.
3. Hoeveelheid van de lamellenbuizen
4. Verwachte leverdatum
