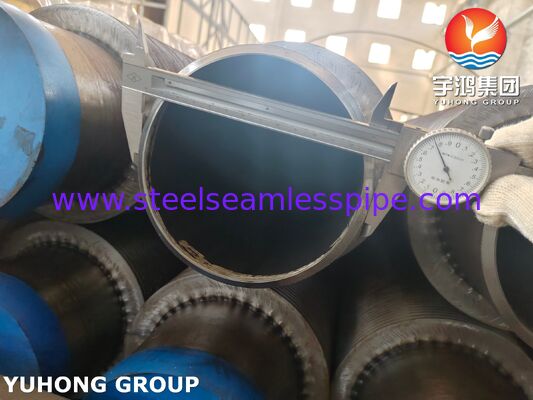

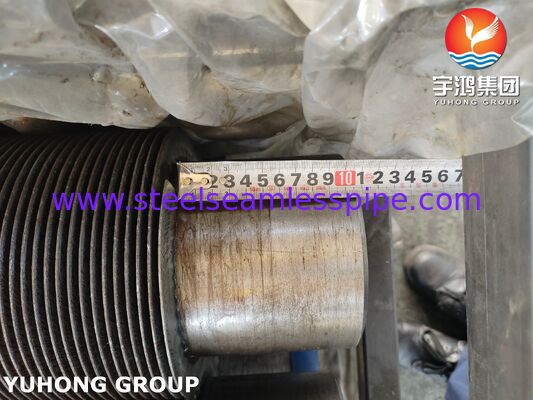

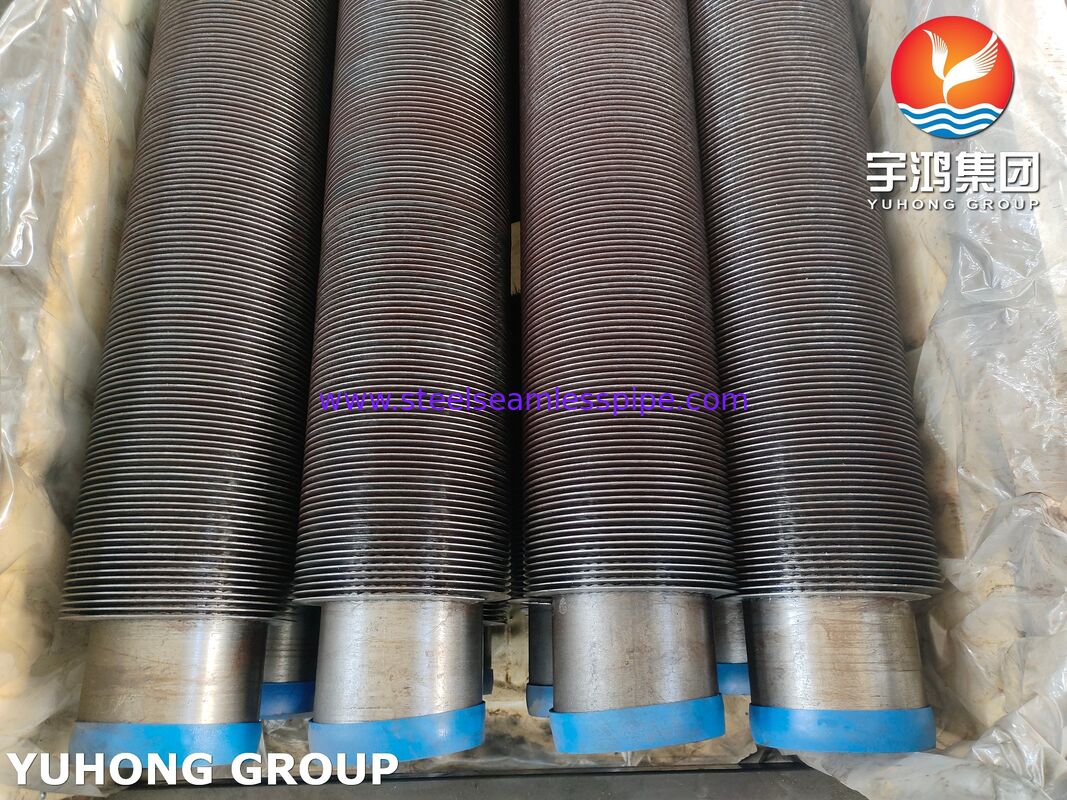

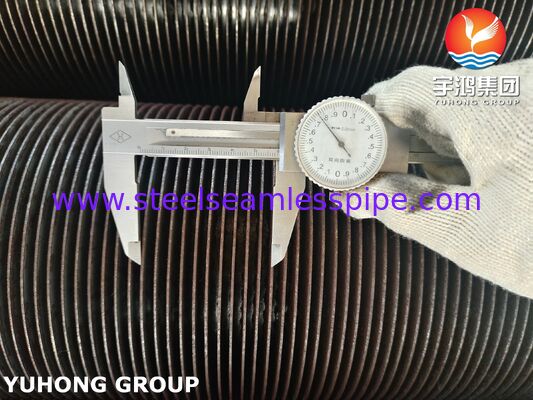

Spiraalgeweldde vinnenbuizen met A106 basispijp CS-vinnen voor warmtewisselaars

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG
Certificering:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Modelnummer:	HFW Fin -buis

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10 STUKS
Prijs:	Onderhandelbaar
Verpakking Details:	IJZEREN FRAME HOUTEN KOFFER
Levertijd:	Afhankelijk van de hoeveelheid
Betalingscondities:	L/C, T/T
Levering vermogen:	1000 ton per maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (330)

Roestvrij staal Naadloze Buis (322)

Duplexroestvrij staalpijp (134)

Duplexroestvrij staalbuis (36)

Naaldbuis (152)

Vinnenbuis (703)

warmtewisselaar (27)

warmtewisselaarbuis (458)

Warmtewisselaarbuisbundel (46)

Warmtewisselaar Tubesheet (125)

warmtewisselaarschot (39)

Luchtkoeler (11)

Drukvat (4)

roestvrij staal gelaste pijp (61)

Roestvrij staal Gelaste Buis (132)

De Pijp van de nikkellegering (273)

De Buis van de nikkellegering (100)

De Buis van de koperlegering (249)

De Buis van het legeringsstaal (210)

Titaniumbuis (20)

heldere ontharde buis (172)

Boilerbuis (152)

staalmontage (859)

Staalflens (658)

Andere (404)

Bekledingsonderdelen (8)

Gedetailleerde productomschrijving

Materiaal basisbuis standaard:

ASTM A106 Gr.B Naadloos

Vinbevestigingsmethode:

Hoogfrequent gelast (HFW)

Max bedrijfstemperatuur:

400 ° C

Bereik van vindichtheid:

150-250 vinnen per meter

Markeren:

met een diameter van niet meer dan 50 mm

A106 Koolstofstaal Finned Buizen

CS-vinnenbuizen met spiraalsweis

Hoogfrequent gelaste vinstubingen: ASTM A106 koolstofstaal basisbuis + koolstofstaal (CS) vinnen

1. Productoverzicht

Hoogfrequent gelaste (HFW) vinstubingen combineren ASTM A106 Gr.B naadloze koolstofstalen basisbuizen met koolstofstalen vinnen met behulp van geavanceerde solid-state lastechnologie.

Deze buizen leveren een 8-10x hogere warmteoverdrachtsefficiëntie vergeleken met kale buizen, ideaal voor warmteterugwinningssystemen, ketels en procesverwarmers die werken bij ≤400°C.2. Structuur en productieproces van vinstubingen

ComponentMateriaal

Belangrijkste proces

Basisbuis

ASTM A106 Gr.B	Naadloos koudgetrokken, buitendiameter 25,4-114,3 mm	Vinnen
Koolstofstaal (CS)	Hoogfrequent lassen (2.000 Hz), geen toevoegmateriaal	Hechtingskwaliteit
Metallurgische fusie	100% ultrasoon getest, afschuifsterkte ≥35 MPa	3. Chemische samenstelling (ASTM-normen)
Basisbuis (A106 Gr.B):	Element	C

Mn

P (max)

S (max)	Si	%	0,12	0,50	0,035
0,040	≥0,10	Vinnen (koolstofstaal SPHC):	C (max)	C (max)	Mn (max)

P (max)

S (max)	Al (min)	%	0,12	0,50	0,040
0,040	0,020	4. Kritische afmetingen en toleranties	Bereik/Tolerantie	Bereik/Tolerantie	Norm

Buitendiameter basisbuis

25,4 - 219 mm (±0,15 mm)	ASTM A106	Vinhoogte (H)
5 - 30 mm (±0,5 mm)	HEI-normen	Vindikte (T)
0,8 - 3,0 mm (±0,1 mm)	Aangepast	Vinsteek
4-25 (±0,2)	ASME B36.10M	✅ Drukklasse: Tot 15 MPa bij 350°C (conform ASME B31.1)
24 meter (rechtheid ≤1 mm/m)	Aangepast	5. Prestatievoordelen
✅ Warmteoverdrachtscoëfficiënt: 45-65 W/m²K (vs. 5-8 W/m²K voor kale buizen)	✅ Corrosiebestendigheid: Zink/gealuminiseerde coating optioneel voor zure omgevingen	✅ Drukklasse: Tot 15 MPa bij 350°C (conform ASME B31.1)

✅ Levensduur thermische vermoeiing: >10.000 cycli (volgens ASTM E606)

6. Toepassingsspecifieke oplossingen

Industrie

Gebruikssituatie

Voorbeeld buisconfiguratie

Energiecentrales

Economizers, luchtvoorbereiders	Buitendiameter 50,8 mm + 16 mm vinnen @ 197 FPM	Petrochemie
Procesgasverwarmers, reactoren	Buitendiameter 76,2 mm + 19 mm vinnen @ 230 FPM	HVAC
Thermische vloeistofverwarmers, luchtontvochtigers	Buitendiameter 38,1 mm + 12,7 mm vinnen @ 180 FPM	Warmteterugwinning
Afvoergasketels (≤550°C)	Gealuminiseerde coating + 25,4 mm vinnen	7. Waarom kiezen voor onze HFW vinstubingen?
15+ jaar expertise: 200+ projecten in 30 landen	Certificeringen: ISO 9001, ASME Section VIII, PED 2014/68/EU	Aangepaste engineering: Vin-dichtheid/doorvoersnelheid geoptimaliseerd per vloeistofdynamica

Kwaliteitsborging:

Wervelstroomtesten op basisbuizen

3D-lasermeting voor vin-geometrie

Hydrostatische testen op 1,5x ontwerpdruk

8. Technische ondersteuning en levering
- Ontwerpondersteuning: CFD-simulatie voor optimale vin-opstelling
- Levertijd: 25-35 dagen voor standaardmaten (MOQ: 500 meter)
- Verpakking: VCI-gecoat, houten kisten voor zeetransport
