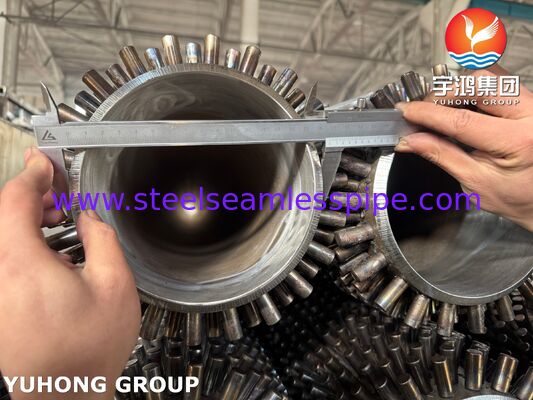

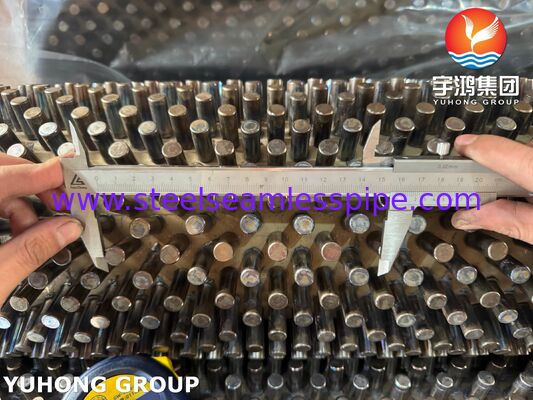

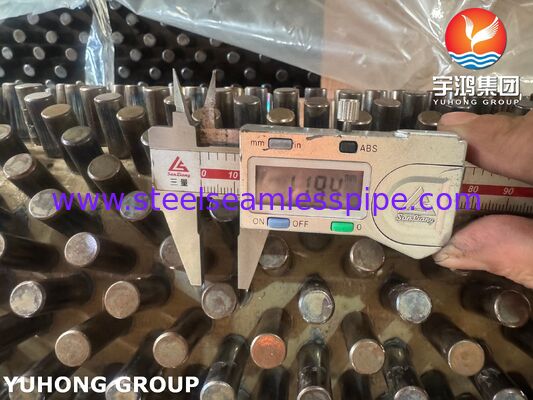

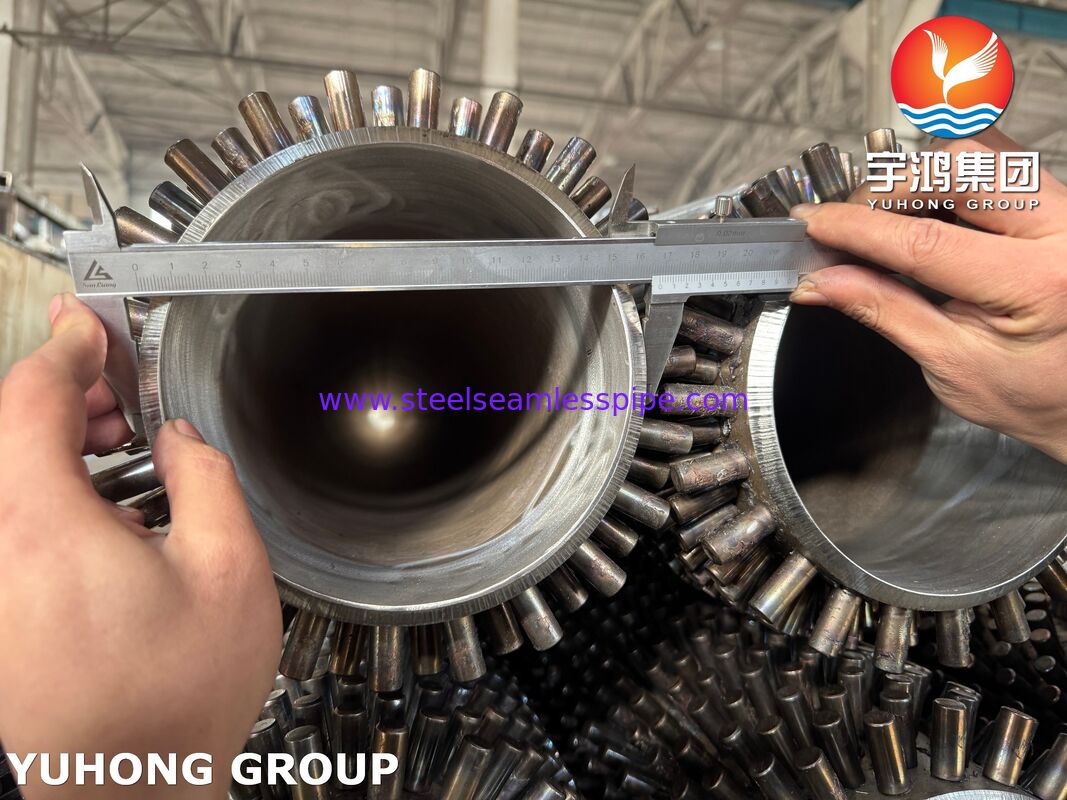

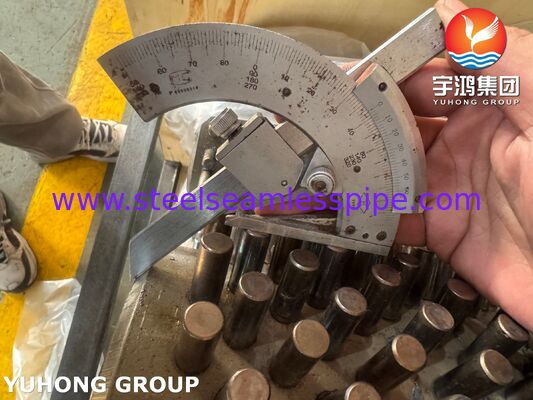

ASTM A335 P22 Studded Finned Tube met Koolstofstalen (CS) Studs

Als een cruciaal onderdeel in zware warmtewisselaars en gestookte ovens, biedt de ASTM A335 P22 Studded Finned Tube met Koolstofstalen (CS) Studs ongeëvenaarde thermische efficiëntie en mechanische duurzaamheid. Ontworpen om omgevingen met hoge temperaturen en hoge drukken te weerstaan, is deze zware studded tube de ultieme oplossing voor de petrochemische, raffinage- en energieopwekkingsindustrieën.

Gedetailleerde Structuur van A335 P22 Basisbuis en Koolstofstalen Vinnen

Onze studded finned tubes zijn ontworpen voor maximale warmteoverdracht en structurele integriteit. De constructie bestaat uit drie kritieke elementen:

• De Basisbuis (ASTM A335 P22 Legeringstaal): De kern is gemaakt van naadloze ferritische legeringstalen pijp (P22). Dit materiaal bevat chroom (Cr) en molybdeen (Mo), die uitzonderlijke sterkte bij hoge temperaturen, kruipweerstand en anticorrosie-eigenschappen bieden.

• De Vinnen/Studs (Koolstofstaal / CS): Cilindrische of elliptische koolstofstalen studs zijn gerangschikt in een specifiek verspringend patroon rond de omtrek van de buis. Koolstofstaal is gekozen voor de studs om een uitstekende thermische geleidbaarheid te bieden en tegelijkertijd kosteneffectief te blijven.

• Het Inbeddings- en Lasproces: We maken gebruik van geavanceerde Electric Resistance Welding (ERW) technologie. Een hoogfrequente stroom loopt door het contactgebied van de basisbuis en de stud, waardoor deze tot een smeedtemperatuur worden verwarmd. Vervolgens wordt druk uitgeoefend om de CS studs naadloos op de A335 P22 basisbuis te smeden. Dit proces vereist geen vulmetaal, wat resulteert in een 100% metallische binding die nul contact thermische weerstand garandeert en voorkomt dat studs loslaten onder thermische belasting.

Chemische Samenstelling van A335 P22 Basisbuis en CS Studs

Strikte naleving van materiaalstandaarden is essentieel voor operaties bij hoge temperaturen. Hieronder vindt u de precieze chemische samenstelling van de A335 P22 legering basisbuis en de standaard koolstofstalen studs.

Tabel 1: Chemische Samenstelling van ASTM A335 P22 Legeringstalen Basisbuis (%)

Tabel 2: Typische Chemische Samenstelling van Koolstofstalen (CS) Studs (%) (Opmerking: CS studs voldoen doorgaans aan ASTM A105 of equivalente laaggelegeerde staalnormen voor optimale lasbaarheid)

Afmeting & Toleranties voor P22 & CS Studded Tubes

Wij produceren volgens internationale normen of aangepaste klanttekeningen. Onze ultramoderne machines garanderen een nauwkeurige dimensionale controle.

Tabel 3: Standaard Specificaties & Productietoleranties

Prestatievoordelen van A335 P22 + Koolstofstalen Studded Pipes

Waarom geven ingenieurs de voorkeur aan de A335 P22 Legering + CS Stud combinatie voor extreme omgevingen?

• Superieure Warmteoverdracht: De CS studs vergroten drastisch het externe oppervlak, waardoor de warmteafvoer en -terugwinning in convectiesecties worden gemaximaliseerd.

• Anti-fouling & Zelfreinigend Ontwerp: Vergeleken met high-fin of geëxtrudeerde finned tubes, zijn studded tubes zeer resistent tegen asafzetting en roetophoping, waardoor ze ideaal zijn voor vuile gasstromen of zware stookolie.

• Stabiliteit bij Hoge Temperaturen: De A335 P22 basisbuis behoudt zijn structurele sterkte bij temperaturen boven 500°C, terwijl de sterke ERW-las voorkomt dat de CS studs loskomen onder extreme thermische cycli.

• Kosteneffectiviteit: De combinatie van een hoogwaardige legering basisbuis (P22) met economische koolstofstalen (CS) studs biedt de perfecte balans tussen premium prestaties en optimalisatie van het projectbudget.

Gedetailleerde Toepassingsgebieden voor A335 P22 Koolstofstalen Studded Tubes

Vanwege hun robuuste constructie zijn ASTM A335 P22 Studded Finned Tubes met CS Studs de standaardkeuze voor de volgende industriële toepassingen:

• Petrochemische Raffinaderijen: Convectiesecties van gestookte ovens, ruwe-olieovens en vacuümovens.

• Energieopwekking: Nutsvoorzieningenketels, economizers en Waste Heat Recovery Units (WHRU).

• Chemische Verwerking: Gaskoelers, warmtewisselaars die zeer corrosieve of interne vloeistoffen bij hoge temperaturen verwerken.

• Staal & Metallurgie: Rookgas warmteterugwinningssystemen waar zwaar stof en as aanwezig zijn.

Waarom Kiezen voor Ons als Uw P22 & CS Studded Finned Tube Fabrikant?

Als gespecialiseerde fabrikant met tientallen jaren exportervaring in industriële warmteoverdrachtoplossingen, garanderen wij waarde en betrouwbaarheid:

• Gecertificeerde Kwaliteit: Wij opereren onder strikte ISO 9001 en ASME kwaliteitscontrolesystemen. Elke A335 P22 studded tube ondergaat strenge tests, waaronder hydrostatische tests, las trekproeven en PMI (Positive Material Identification).

• Geavanceerde Apparatuur: Onze geautomatiseerde weerstandslaslijnen garanderen een 100% las succespercentage met perfecte stud-uitlijning en minimale warmte-beïnvloede zones (HAZ).

• Maatwerk Experts: We kunnen de studdichtheid, hoogtes en patronen aanpassen op basis van uw specifieke thermodynamische berekeningen.

• Exportklare Verpakking: Om oxidatie of transportschade te voorkomen, worden alle studded tubes gecoat met roestwerende olie, worden droogmiddelen aangebracht en worden ze veilig verpakt in gegaste houten kisten of stalen frames.

Klaar om de efficiëntie van uw warmtewisselaar te verbeteren? Stuur ons vandaag nog uw tekeningen of technische vereisten! Ons engineering verkoopteam zal binnen 24 uur een concurrerende offerte verstrekken voor uw ASTM A335 P22 Studded Finned Tubes met Koolstofstalen Studs.
