Hoogwaardige ingebedde G-type ribbenbuizen voor efficiënte warmteoverdracht
Onze ingebedde G-Type Finned Tubes (ook bekend als G-Fin of Grooved Finned Tubes) leveren superieure warmteoverdrachtsefficiëntie in veeleisende industriële toepassingen. Deze buizen zijn voorzien van een naadloze ASTM A179 koolstofarme stalen basisbuis met aluminium vinnen die mechanisch zijn ingebed in een nauwkeurig bewerkte spiraalvormige groef op het buisoppervlak.
Deze robuuste mechanische verbinding zorgt voor uitstekend thermisch contact, hoge temperatuurbestendigheid (tot ongeveer 350–400 °C) en duurzaamheid op lange termijn bij thermische cycli en trillingen. Fabrikanten en ingenieurs kiezen deze buizen op grote schaal voor luchtgekoelde warmtewisselaars, condensors en andere warmteterugwinningssystemen.

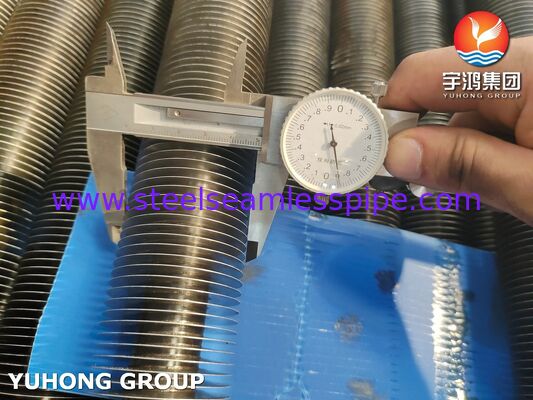

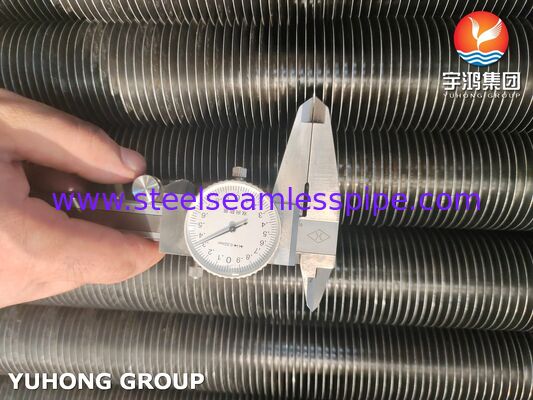

Productmateriaal: ASTM A179 naadloze koolstofstalen basisbuis + aluminium vinnen
Materiaal basisbuis: ASTM A179 / ASME SA179 naadloze koudgetrokken stalen buizen met laag koolstofgehalte, ideaal voor warmtewisselaars en condensors vanwege uitstekende vervormbaarheid, lasbaarheid en thermische geleidbaarheid.
Fin-materiaal: Hoogzuiver aluminium (meestal legering 1060 of 1100), geselecteerd vanwege uitstekende thermische geleidbaarheid, lichtgewicht eigenschappen en corrosieweerstand onder atmosferische omstandigheden.
Chemische samenstelling
Basisbuis (ASTM A179 koolstofstaal)
| Element |
Samenstelling (%) |
| Koolstof (C) |
0,06 - 0,18 |
| Mangaan (Mn) |
0,27 - 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Zwavel (S) |
≤ 0,035 |
| Silicium (Si) |
≤ 0,25 (typisch) |
Vinnen (aluminiumlegering 1060 - standaard)
| Element |
Samenstelling (%) |
| Aluminium (Al) |
≥ 99,60 |
| Koper (Cu) |
≤ 0,05 |
| Ijzer (Fe) |
≤ 0,35 |
| Silicium (Si) |
≤ 0,25 |
| Anderen (elk) |
≤ 0,03 |
Finned Tube-structuur en inbeddingsproces
Het ingebedde G-Type ontwerp creëert een sterke, permanente mechanische verbinding:
- Vinnen: Doorlopende aluminium strip, onder spanning gewikkeld.
- Inbeddingsproces: Een spiraalvormige groef (ca. 0,25–0,5 mm diep) wordt in de buiswand geploegd. De vinbasis wordt in de groef gestoken en het verplaatste buismetaal rolt terug om de vin veilig te vergrendelen. Dit resulteert in een uitstekend metaal-op-metaal contact met minimale thermische weerstand.
Dit proces zorgt ervoor dat vinnen stevig vast blijven zitten, zelfs bij hoge temperaturen, trillingen of thermische uitzetting, en presteert qua betrouwbaarheid beter dan omhulde vinnen of L-type vinnen.
Standaardafmetingen en toleranties
Typische specificaties (aangepaste formaten beschikbaar):
| Parameter |
Bereik |
| Buitendiameter basisbuis |
15,88 mm – 50,8 mm (gewoonlijk 19-38,1 mm) |
| Wanddikte van de basisbuis |
1,0 – 3,0 mm (min. ~2,11 mm / 14 BWG voor veel toepassingen) |
| Vinhoogte |
6,35 – 25,4 mm (gewoonlijk 9,5–16 mm) |
| Vindikte |
~0,3 – 0,5 mm (typisch 0,4 mm) |
| Vinsteek (FPI) |
5 – 13 vinnen per inch (gewoonlijk 8–11 FPI) |
| Fin Tube OD (over vinnen) |
Tot ~57–70 mm, afhankelijk van de hoogte |

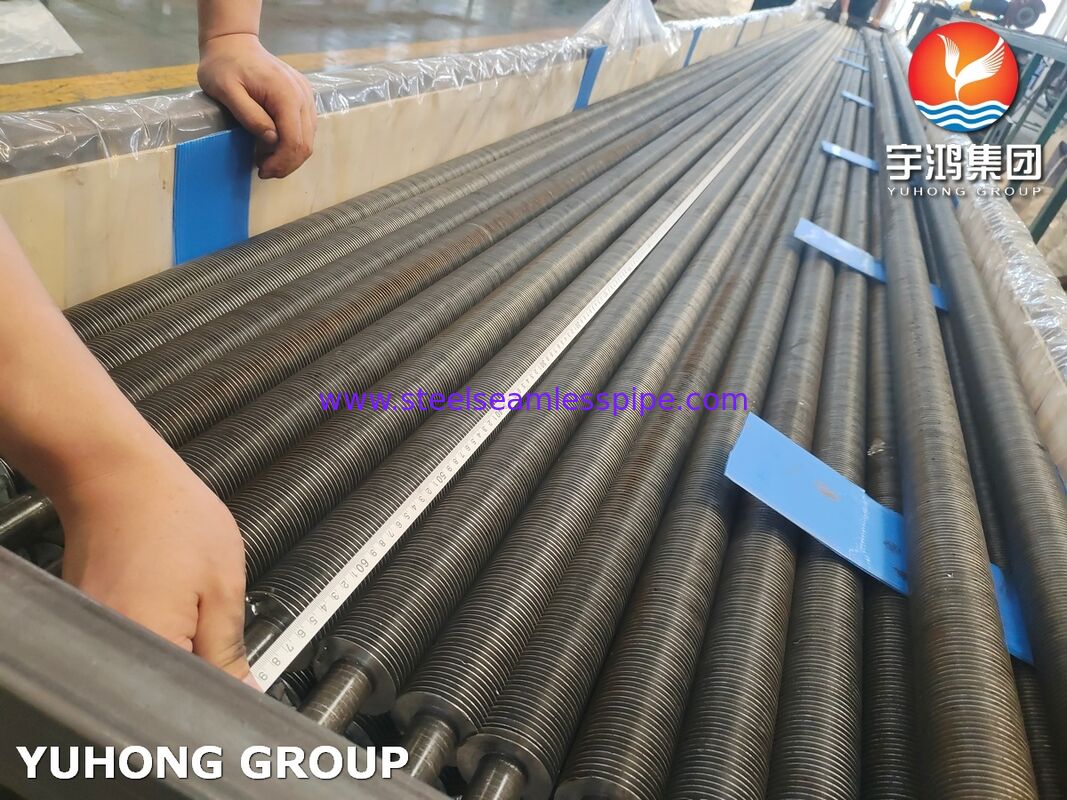

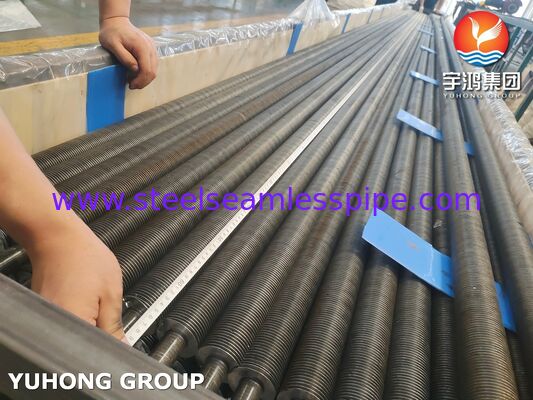

| Buislengte |
Tot 18.500 mm (op maat gesneden) |
Toleranties (typische industriestandaarden):
- Fin OD: +0 / -0,38 mm (of zoals gespecificeerd)

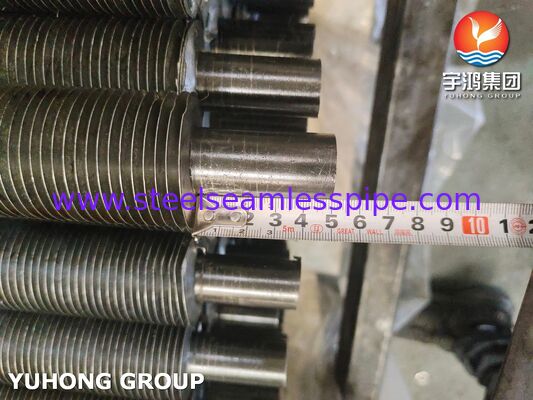

- Blote buisuiteinden: ±6 mm
- Lengte: ±3 mm of volgens klantspecificatie (bijv. ±3,2 mm voor <7,3 m)
Prestatievoordelen
- Uitstekende warmteoverdracht: Strakke mechanische verbinding minimaliseert de contactweerstand voor superieure efficiëntie.
- Bestand tegen hoge temperaturen: geschikt voor continu gebruik tot 350–400 °C.
- Duurzame verbinding: De vinnen zijn bestand tegen losraken door thermische cycli, trillingen of luchtstromen met hoge snelheid.
- Corrosiebestendigheid: Aluminium vinnen presteren goed in atmosferische en licht corrosieve omgevingen.
- Compact ontwerp: het grotere oppervlak maakt kleinere, efficiëntere warmtewisselaars mogelijk.
- Mechanische sterkte: ingebed ontwerp gaat effectief om met druk en mechanische spanningen.
Gedetailleerde toepassingsvelden
Ingebouwde G-type ribbenbuizen blinken uit in:
- Petrochemie en raffinage: luchtgekoelde warmtewisselaars (vin-fan-koelers), condensors en terugwinning van afvalwarmte.
- Energieopwekking: stoomcondensors, economizers en koeling van turbine-uitlaatgassen.
- Olie & Gas: Proceskoelers en gascompressiesystemen.
- Metallurgie en staalindustrie: Gaskoeling- en warmteterugwinningsunits op hoge temperatuur.
- Chemische verwerking: reactoren en destillatiekolomcondensors.
- HVAC en koeling: grootschalige luchtgekoelde condensors en verdampers.
Deze buizen hebben zich bewezen in projecten voor grote klanten in Sinopec, PetroChina en de mondiale energie-/metallurgiesectoren.
Waarom kiezen voor onze G-type ingebedde ribbenbuizen?
Onze voordelen omvatten:
- Geavanceerde CNC-productielijnen voor groef- en inbedding voor nauwkeurige, herhaalbare kwaliteit.
- Strikte traceerbaarheid van materialen met volledige testcertificaten (EN10204 3.1/3.2).
- Aangepaste technische ondersteuning voor specifieke afmetingen, materialen en prestatie-eisen.
- Grondige kwaliteitscontrole: maatvoering, hydrostatisch testen, hardheid en visuele inspectie.
- Sterke exportervaring met verpakkingen die zijn geoptimaliseerd voor zeevracht naar markten over de hele wereld.
Onze buizen voldoen aan of overtreffen de ASTM-, ASME- en internationale normen, waardoor een lange levensduur en optimale prestaties in uw warmteoverdrachtsystemen worden gegarandeerd.
Neem vandaag nog contact met ons op voor gedetailleerde offertes, technische tekeningen of aangepaste specificaties. Wij helpen u bij het selecteren van de juiste G-Type lamellenbuisoplossing voor maximale efficiëntie en betrouwbaarheid.
