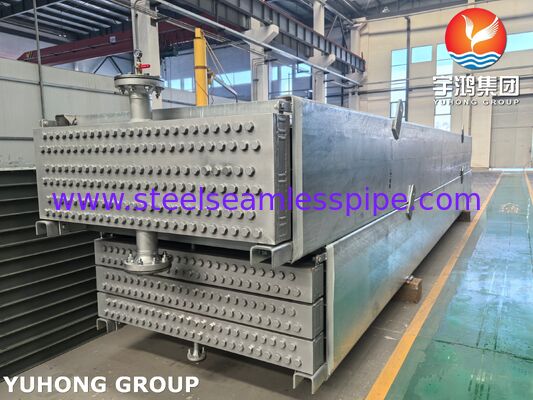

API 661 luchtgekoelde warmtewisselaar, ASME U-stempel gecertificeerd voor olieraffinaderij

API 661 luchtgekoelde warmtewisselaar, ASME U Stamp gecertificeerd voor olieraffinaderijen

Productbeschrijving
Deze met ASME U Stamp gecertificeerde API 661 plug type luchtgekoelde warmtewisselaar is ontworpen voor hoogdruk olieraffinaderijprocessen.de configuratie van de stopkop zorgt voor absolute afdichtingsintegriteit onder druk tot 15-30 MPaDeze onderhoudsvrije luchtkoeler is ontworpen voor zwaar vervuilende hydroprocessing, raffinagefracties en extreme thermische omstandigheden en zorgt voor optimale warmteafvoer en volledig waterbehoud.

Productspecificaties

Inleiding

Kernstandaard: vervaardigd in strenge overeenstemming met API 661 (Air-Cooled Heat Exchangers for General Refinery Service) en ASME Section VIII Division 1 codes.

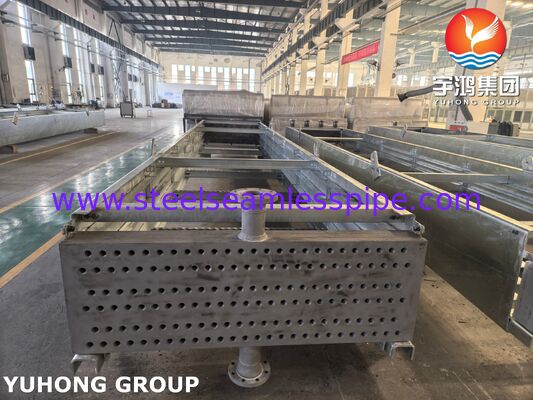

Geometrie van de kopplaat: gemaakt van massieve smeedstukken of zware gelaste platen.

Afsluitmechanisme: Individuele buistoegang en drukversperring worden bereikt door middel van hoge-precisie gegraven stekker in combinatie met metalen pakkingen.

Naleving: volledig gecertificeerd met de ASME "U" stempel en geregistreerd bij de National Board (NB), speciaal ontworpen voor hoge druk, gevaarlijke raffinaderijomgevingen.

Belangrijkste voordelen

Hoogdrukdichtheid: Dit elimineert het risico op vervorming van de flens of uitbarsting van de pakking bij extreme thermische cycli.De solide stekkerkopconfiguratie weerstaat gemakkelijk strenge hydrostatische tests van 15 MPa tot 30 MPa.

Onderhoud met een enkele buis: isoleerde inspectie, mechanische reiniging of buisplugging mogelijk.het ontmantelen van de gehele kop verhindert.

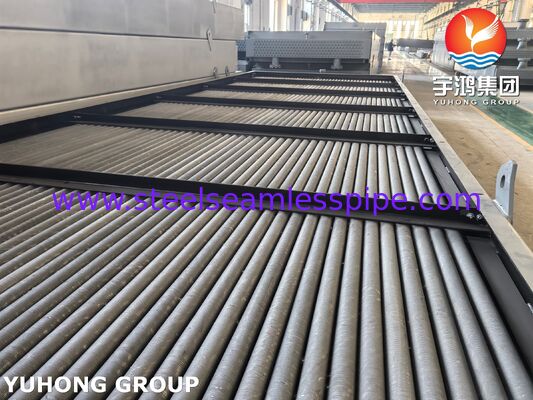

Precision Fabrication: * Materials (MOC): basisbuizen maken gebruik van SA106B koolstofstaal of SA213-TP316L roestvrij staal, mechanisch gebonden met spiraalvormige aluminium hoge vinnen.

Robotic Joining: geavanceerde Yuhong geautomatiseerde lasrobots voeren gecombineerde sterkte-uitbreiding en afdichting uit om lekvrije gewrichten te garanderen.

Stressverlichting: de volledig gelaste koppen worden verplicht warmtebehandeld na het lassen om reststressen te elimineren en stresscorrosie-kraken (SCC) te voorkomen.

Typische toepassingen

Hoogdrukraffinaderijprocessen: ideaal voor hydrodesulfurisering (HDS), hydrocracking en katalysatorreforming.

Gevaarlijke vloeistofcondensatie: wordt toegepast in de gascondensatie in de ruwe distillatie-eenheid (CDU) waar een nul-tolerantie voor gevaarlijk atmosfeerlekkage vereist is.

Droge regio's: Biedt 100% waterbesparing, waardoor de schaling, chemische waterbehandeling overheadkosten en afvalwater lozingen verplichtingen in verband met watergekoelde systemen worden geëlimineerd.

Vergelijking: Type stekker versus type afneembare dekselplaat

Drukdrempels:

-Plugtype: De intrinsiek stijve, boutenvrije doosstructuur is veilig geschikt voor zware hogedruktoepassingen van meer dan 10 MPa (tot 35 MPa).

- Afneembare dekselplaat: beperkt door de mogelijke afbuiging van grote rechthoekige dekselplaten en lange omtrekbouten.Het is over het algemeen beperkt tot processen met lage tot middelgrote druk onder 5 ̊7 MPa.

Reinigings- en inspectie-efficiëntie:

- Type stekker: vereist individuele verwijdering van de stekker voor het reinigen van de buizen.

- Afneembare dekselplaat: het verwijderen van de omtrekbouten maakt het hele buisplaatje onmiddellijk bloot.waardoor het zeer effectief is voor lage druk, met een hoog vervuilingsniveau.

Onderhoud en gezamenlijke betrouwbaarheid:

- Type stekker: is afhankelijk van lokale, kleine diameter stekkerpakkingen. De gereduceerde afdichtingsomtrek minimaliseert onderhoudskosten en zorgt voor hoge operationele consistentie bij plotselinge thermische schokken.

- Afneembare dekselplaat Type: maakt gebruik van een grote, eenperimeterpakking.het risico op storing van de pakking vergroten en frequente koppelcontroles vereisen.

Yuhong Holding Group Co., Ltd.is een toonaangevende wereldwijde fabrikant die gespecialiseerd is in hoogwaardige procesapparatuur, waaronder zware shell- en buiswarmtewisselaars, luchtkoelers, condensatoren, verdampers en aangepaste drukvaten.Strategisch gepositioneerd om de middelgrote tot hoge industriële sectoren te bedienen, Yuhong levert robuuste thermische en mechanische oplossingen die zijn ontworpen voor extreme bedrijfsomgevingen in de olieraffinage-, petrochemische, chemische verwerking en energieopwekking.
