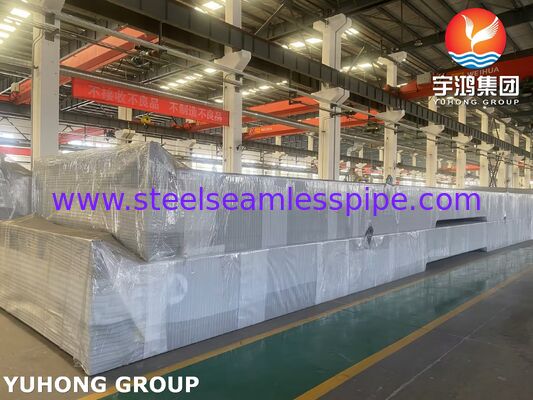

API 661 Luchtkoeler voor olieraffinaderijen, ASME-sectie VIII, afdeling 1

Productdetails:

Plaats van herkomst:	China
Merknaam:	Yuhong
Certificering:	ASME, API, AES, GOST, EAC
Modelnummer:	lucht koeler

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Eén set.
Prijs:	1 - 1000000 USD
Verpakking Details:	Pallet
Levertijd:	45 - 150 dagen
Betalingscondities:	T/T,L/C
Levering vermogen:	50 Instellen. per maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (336)

Roestvrij staal Naadloze Buis (326)

Duplexroestvrij staalpijp (134)

Duplexroestvrij staalbuis (38)

Naaldbuis (163)

Vinnenbuis (710)

warmtewisselaar (31)

warmtewisselaarbuis (468)

Warmtewisselaarbuisbundel (50)

Warmtewisselaar Tubesheet (125)

warmtewisselaarschot (39)

Luchtkoeler (13)

Drukvat (4)

roestvrij staal gelaste pijp (61)

Roestvrij staal Gelaste Buis (132)

De Pijp van de nikkellegering (276)

De Buis van de nikkellegering (104)

De Buis van de koperlegering (251)

De Buis van het legeringsstaal (212)

Titaniumbuis (21)

heldere ontharde buis (173)

Boilerbuis (153)

staalmontage (864)

Staalflens (663)

Andere (407)

Bekledingsonderdelen (9)

Gedetailleerde productomschrijving

API 661 luchtkoeler voor olieraffinaderij, ASME Sectie VIII Divisie 1

Yuhong Group Co., Ltd. levert apparatuur voor de verwerking van koolwaterstoffen, gecertificeerd met de ASME U-Stamp. Ons productportfolio omvat:

Luchtkoelers (horizontaal / verticaal, geforceerde trek / geïnduceerde trek)
Shell en Tube-warmtewisselaars en condensors (TEMA, API 660)
Drukvaten (volgens ASME Sectie VIII Divisie 1 & Divisie 2)
Kolommen en reactoren
Buizenbundels, ribbenbuizen (G-type / L-type / geëxtrudeerd), headerboxen, ondersteuningsconstructies, ventilatorconstructies

Productbeschrijving

Korte beschrijving en toepassing

Luchtkoeler is een soort warmtewisselaar die hete processtromen koelt met behulp van omgevingslucht, zonder dat er water nodig is.

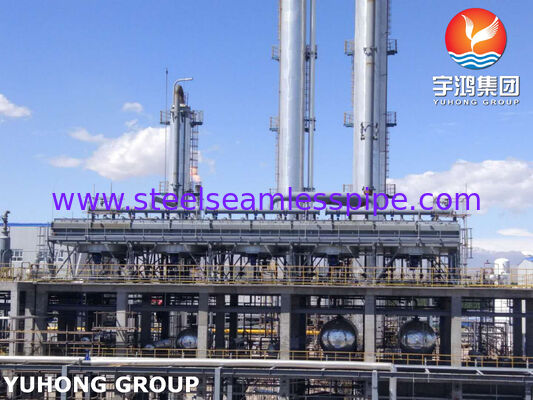

Typische toepassingen (raffinaderijen en petrochemische proceseenheden):

Ruwe destillatie-eenheden (CDU) — Koeling van destillaten, stookolieresiduen en zijdestillaatstromen
Hydrobehandelingseenheden (HDS, VGO HDT) — Koeling van reactoreffluent dat H₂S en NH₄HS bevat
Hydrokraakeenheden — Koeling van postreactorstromen onder hoge druk (zure service)
Fluid Catalytic Cracking (FCC)-eenheden — Koeling van gas en zware fracties, en condensatie van lichte koolwaterstoffen
Reforming Units (CCR, semi-regeneratief) — Koeling van gestabiliseerd reformaat en waterstofrijk gas
Gasfractioneringseenheden (GFU) — Koeling van ethaan, propaan en butaan met gedeeltelijke condensatie
Compressorstations voor ondergrondse gasopslag en hoofdgasleidingen — Koeling van gecomprimeerd gas (bedrijfsdruk tot 50 bar)
Installaties voor vloeibaar aardgas (LNG) — Voorkoeling van aardgas voorafgaand aan diepe dehydratatie

Normen en codes

Ontwerp en constructie:API Standard 661, zevende editie (2013, herzien in juni 2018, herbevestigd in juli 2024)
Drukontwerp:ASME Ketel- en drukvatcode, Sectie VIII, Divisie 1 (berekening van de wanddikte voor buizenbundels, verzameldeksels, flensverbindingen en verzamelleidingen)
Materialen: ASTM/ASME
Lassen: AWS D1.1 / ASME Sec. IX
Zure service: NACE MR0175 / ISO 15156 (SSCC/HIC) — verplicht voor hydrobehandelings- en hydrokraakeenheden (Reactor Effluent Air Coolers)
Markering: ASME U-Stamp en CE-PED voor de Europese markt
Inspectie: EN 10204 3.1 / 3.2 documentatie voor alle dragende componenten

Belangrijkste componenten en materialen

Onderdeel	Type / Ontwerpversie	Materialen conform de ASTM/ASME normen
Kale buizen	ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Duplex 2205 / Monel 400 / Inconel 625	ASME SA179 (koolstofstaal), SA213 TP304/316L (roestvrij staal), SA789 UNS S31803 (duplexstaal)
Fin-type	G-type, L-type, LL-type, KL-type, geëxtrudeerd	Aluminium kwaliteit 1050/1060 (standaard), RVS 304/316L (op aanvraag)

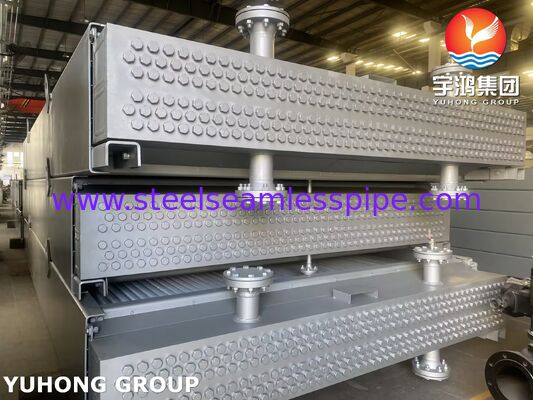

Kopteksten	Stekkertype, verwijderbaar afdekplaattype, spruitstuktype	ASTM A516 Gr.60 / Gr.70 (gesmeed of gewalst), ASTM A350 LF2 (lage temperatuur)
Sproeiers	Van een flens voorzien, gelast, stompgelast	ASTM A105 (koolstofstaal), ASTM A182 F304/316/321 (roestvrij staal), ASME B16.5

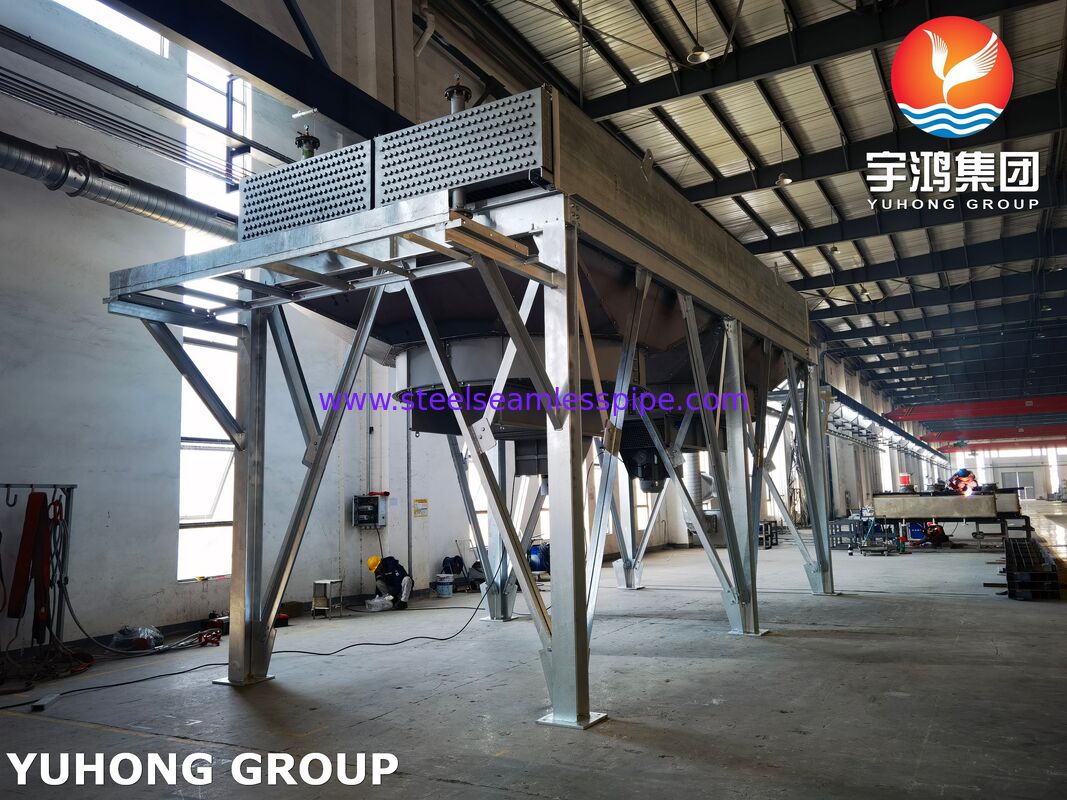

Ondersteunende structuur	Gelaste profielstaalconstructie met corrosiewerende coating	ASTM A36 / A572 Gr.50, gegalvaniseerd of epoxyprimer
Fans	Axiale ventilatoren, diameter 1,5–10 m, variabele schoepensteek	Messen van aluminiumcomposiet, naaf van gegoten aluminium
Chauffeurs	Elektromotoren / hydraulische motoren / stoomturbines	Verticaal of horizontaal type volgens de eisen van de klant

Testvereisten (in overeenstemming met API 661 en ASME)

Testitem	Standaard / Vereisten	Parameters
Hydrostatische test	ASME Sec. VIII Afd. 1, UG-99	Druk: 1,3 × ontwerpdruk × (spanning bij 20°C / spanning bij ontwerptemperatuur). Wachttijd: minimaal 30 minuten
Lekkagetest	API 661 (pneumatische test)	Lucht of stikstof bij ontwerpdruk of 1,1 maal de werkdruk (zeepoplossing / heliumlekdetector)
BDE voor lassen van headers	RT (Radiografisch testen) / UT (Ultrasoon testen) – ASME Sectie VIII	Voor buisplaten en buis-buis plaatverbindingen: 100% MT/PT conform ASME Sectie V
Materiaaltestrapporten (MTR)	EN 10204 3.1	Certificaten van derden voor buizen, platen en smeedstukken
Fanacceptatietests	API 661 (trillings- en geluidsvermogen)	Het geluidsniveau en de trillingsamplitude moeten voldoen aan het ontwerprapport

Technische voordelen

Geen waterverbruik:Door te koelen met omgevingslucht wordt waterverlies door verdamping en spuien geëlimineerd. Geen bedrijfskosten voor waterbehandeling. De kapitaaluitgaven worden verlaagd omdat er geen circulerende watersystemen nodig zijn.
Thermische prestaties voor units met geforceerde trek:Het ontwerp met geforceerde trek maakt koeling van processtromen mogelijk met inlaattemperaturen variërend van 350°C tot 400°C. Geïntegreerde diffusers houden de drukval over de buizenbundel niet groter dan 250–350 Pa.
Seismisch en windbelastingsontwerp:Geschikt voor maximale windsnelheden tot 160 km/u. Steunen zijn ontworpen om seismische intensiteit van graad 9 volgens de MSK-schaal te weerstaan.
Compatibiliteit met H₂S-houdende media:Materialen die voldoen aan NACE MR0175 / ISO 15156 worden toegepast wanneer de partiële druk van H₂S ≥ 0,05 psi is of de massafractie 50 ppm bereikt. HIC-testen van staalmaterialen zijn verplicht.
Warmteoverdrachtsprestaties bij variërende omgevingstemperaturen (-40°C tot +45°C):Voor gebruik in de winter is warmeluchtrecirculatie of stoomverwarming uitgerust. De warmteoverdrachtscoëfficiënt bij 38°C bedraagt ongeveer 40–80 W/(m²·K).

Aangepaste configuratie

Configuratie:Gedwongen trek of geïnduceerde trek; horizontale buizen met dwarsstroomlucht
Vinnen:Optionele types (G / KL / geëxtrudeerd). Fin pitch instelbaar (5-8 vinnen per inch)
Kopteksttype:Plug-type voor frequente mechanische buisreiniging; afneembare hoes voor chemische reiniging; spruitstuk soort
Corrosietoeslag:0 tot 6 mm, onderhevig aan gemiddelde corrosiviteit
Anticorrosiecoating frame:Thermisch verzinken (ISO 1461), epoxycoating (minimaal 300 μm), eindlak volgens RAL-normen
Geluidsarme prestaties:Akoestische behuizingen voor ventilatoren en motoren, turbulentiearme bladen; geluidsniveau gecontroleerd binnen 70-75 dB(A) op een afstand van 10 meter

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen gedwongen trek en geïnduceerde trek?

Geforceerde diepgang(ventilator onderaan gemonteerd): Lucht wordt door de buizenbundel geperst. Voordelen: Gemakkelijke toegang tot de ventilator voor onderhoud. Nadelen: Er kan recirculatie van warme lucht optreden.

Geïnduceerde diepgang(ventilator bovenaan gemonteerd): Lucht wordt door de buizenbundel gezogen. Voordelen: Gelijkmatigere luchtstroomverdeling over de bundeldoorsnede en betere afvoer van warme lucht.Nadelen: De ventilator werkt bij hogere luchttemperaturen, waarvoor hittebestendige materialen nodig zijn.

Vraag 2: Wanneer zijn materialen die voldoen aan NACE MR0175 vereist?

In overeenstemming met NACE MR0175/ISO 15156 moeten de materialen voor buizen, headers en buisplaten voor apparatuur die wordt blootgesteld aan zure omstandigheden (H₂S partiële druk ≥ 0,05 psi met vrij water aanwezig) bestand zijn tegen sulfidespanningsscheuren (SSCC) en waterstofgeïnduceerde scheuren (HIC). Dit is van cruciaal belang voor reactoreffluentluchtkoelers (REAC) in hydrobehandelingseenheden. Yuhong Group levert documentatie ter certificering van HIC-tests die zijn uitgevoerd in overeenstemming met ASTM G39 / NACE TM0284.

Vraag 3: Welk vintype is geschikt voor vochtige klimaten?

Voor regenachtige en besneeuwde gebieden (zeeklimaat, Verre Oosten, West-Siberië) worden L-type vinnen met galvanische bescherming of geëxtrudeerde vinnen aanbevolen. Geëxtrudeerde vinnen bedekken de basisbuis volledig met aluminium en voorkomen corrosie bij de vinwortel. G-type vinnen zijn een kosteneffectieve keuze voor droge woestijngebieden.

Vraag 4: Welke corrosietoeslag moet worden aangehouden?

API 661 specificeert geen vaste corrosietoeslag. De klant zal dit bepalen op basis van de corrosiviteit van procesmedia. Ter referentie: een corrosietoeslag van 3,0 mm is vereist voor stromen in destillatie-eenheden voor ruwe olie met een chloridegehalte van meer dan 50 ppm. Voor niet-corrosieve media bedraagt de standaardmarge 1,5 mm (1/16 inch). Yuhong Group voert wanddikteberekeningen uit in overeenstemming met de ASME-normen op basis van de door de klant opgegeven corrosietoeslag.

Vraag 5: Hoe kan ik de thermische efficiëntie tijdens bedrijf controleren?

Het wordt aanbevolen om temperatuursensoren te installeren bij de inlaat en uitlaat van de unit. Een daling van 20% of meer in de warmteoverdrachtscoëfficiënt duidt op vervuiling op de buitenste vinoppervlakken. Reiniging kan worden uitgevoerd door wassen met hogedrukwater (tot 50 bar) met speciale reinigingsmiddelen, stoomreiniging of mechanisch borstelen.

Contact:

E-mail: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Wij bieden een volledig cyclusontwerp en productie op maat van uw proceslijn. Stuur uw specificatieverzoeken en vragen over commerciële aanbiedingen per e-mail.
