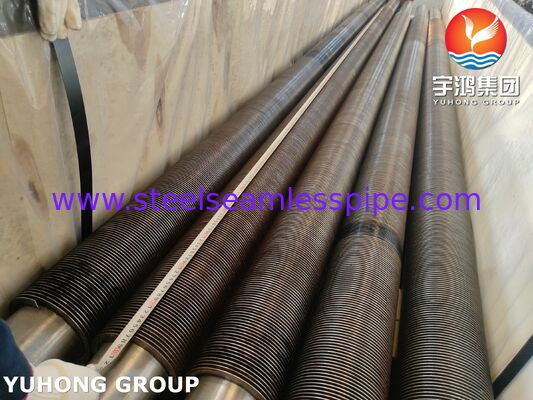

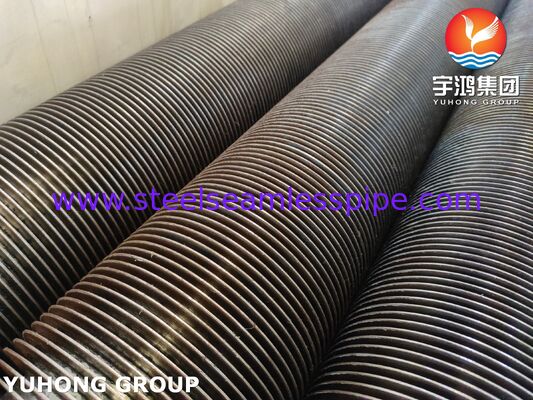

Hoogfrequent gelaste ribbenbuizen – TP321H-basisbuis met koolstofstalen vinnen
Productintroductie
Hoogfrequent gelaste (HF) ribbenbuizen zijn zeer efficiënte warmteoverdrachtscomponenten die worden vervaardigd door het continu wikkelen en gelijktijdig lassen van een vinstrip op een basisbuis met behulp van hoogfrequent weerstandslassen. Dit proces creëert een sterke metallurgische verbinding zonder vulmateriaal, waardoor uitstekende warmteoverdrachtsprestaties, hoge mechanische sterkte en betrouwbaarheid onder hoge temperatuur en hoge druk worden gegarandeerd.
Onze TP321H-basisbuis + koolstofstalen vinnen HF-gelaste lamellenbuizen combineren de superieure corrosieweerstand en kruipsterkte bij hoge temperaturen van TP321H roestvrij staal met de kosteneffectieve thermische geleidbaarheid van koolstofstalen vinnen. Ze zijn ideaal voor veeleisende industriële omgevingen.
Productmateriaal
Materiaal basisbuis: ASTM A213 / A312 TP321H (titanium-gestabiliseerd austenitisch roestvrij staal met hoog koolstofgehalte) Fin-materiaal: koolstofstaal (meestal Q235, S235JR of gelijkwaardig) Lasproces: hoogfrequent weerstandslassen (HFRW)
Chemische samenstelling
Basisbuis – TP321H
| Element |
Samenstelling (%) |
| Koolstof (C) |
0,04 – 0,10 |
| Mangaan (Mn) |
Maximaal 2,00 |
| Fosfor (P) |
Maximaal 0,045 |
| Zwavel (S) |
Maximaal 0,030 |
| Silicium (Si) |
Maximaal 1,00 |
| Chroom (Cr) |
17.0 – 20.0 |
| Nikkel (Ni) |
9,0 – 12,0 |
| Titaan (Ti) |
4 × (C + N) min – 0,70 max |
| Ijzer (Fe) |
Evenwicht |
Vinnen – Koolstofstaal
| Element |
Typische samenstelling (%) |
| Koolstof (C) |
0,12 – 0,20 |
| Mangaan (Mn) |
0,30 – 0,70 |
| Fosfor (P) |
Maximaal 0,045 |
| Zwavel (S) |
Maximaal 0,045 |
| Silicium (Si) |
Maximaal 0,30 |
| Ijzer (Fe) |
Evenwicht |
Productstructuur en productieproces
De ribbenbuis bestaat uit drie hoofdonderdelen:
- Basisbuis (TP321H) — Biedt sterkte bij hoge temperaturen, weerstand tegen oxidatie en corrosie.
- Vinnen (koolstofstaal) — Vergroot het externe oppervlak aanzienlijk voor verbeterde convectieve warmteoverdracht.
- Lasnaad — Gevormd door hoogfrequent weerstandslassen, waardoor een continue spiraalvormige metallurgische verbinding ontstaat.
Productieproces: De koolstofstalen vinstrip wordt spiraalvormig rond de roterende TP321H-basisbuis gewikkeld, terwijl hoogfrequente stroom de warmte op het contactpunt concentreert. Smeeddruk creëert een sterke verbinding met een minimale door hitte beïnvloede zone, wat resulteert in een hoge lasintegriteit en uitstekende thermische prestaties.
Afmetingen & Toleranties
Typische bereiken (aangepaste formaten beschikbaar):

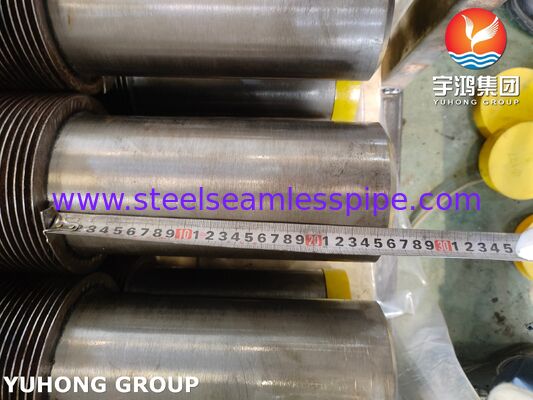

- Buitendiameter basisbuis: 25 mm – 219 mm

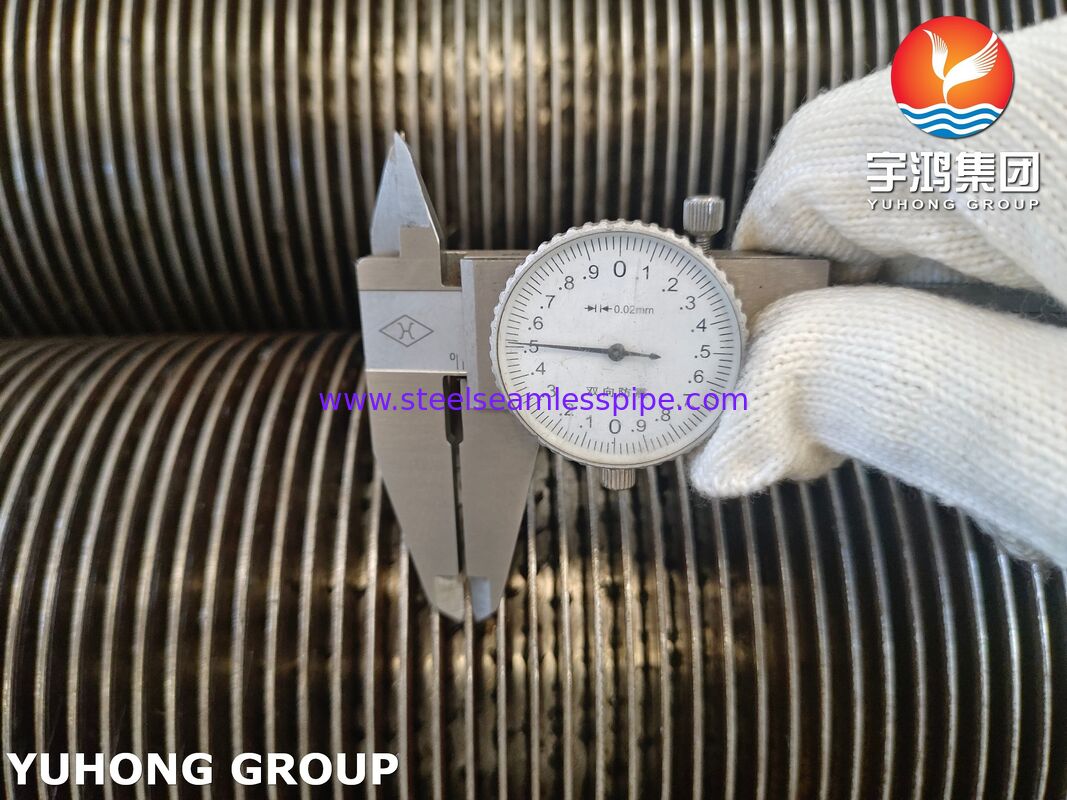

- Vinnenhoogte: 10 mm – 25 mm
- Vindikte: 0,8 mm – 2,0 mm
- Vinsteek (dichtheid): 8 – 20 vinnen per inch (FPI)
- Buislengte: tot 24 meter
Maattoleranties (referentie ASME / industriestandaarden):
| Parameter |
Tolerantiebereik |
| Buitendiameter basisbuis |
± 0,75% of ± 0,5 mm |
| Wanddikte |
± 10% of ± 0,2 mm |
| Vinhoogte |
± 0,75 mm |
| Finse toonhoogte |
± 1 vin per meter |
| Rechtheid |
≤ 2 mm per meter |
| Lengte |
± 5 mm (op lengte gesneden) |
Prestatievoordelen
- Uitstekende weerstand tegen hoge temperaturen: de TP321H-basisbuis biedt superieure kruip- en spanningsbreeksterkte tot 800°C+.
- Sterke metallurgische verbinding: HF-lassen zorgt voor een hechtingsefficiëntie van bijna 100% zonder gaten, waardoor een lange levensduur wordt gegarandeerd.
- Hoge warmteoverdrachtsefficiëntie: groter oppervlak (tot 8-12 maal kale buis) en geoptimaliseerde lamelgeometrie bevorderen turbulente stroming.
- Corrosie- en oxidatieweerstand: TP321H-stabilisatie met titanium voorkomt carbideprecipitatie en intergranulaire corrosie.
- Kostenefficiëntie: Koolstofstalen vinnen verlagen de totale materiaalkosten terwijl de prestaties behouden blijven.
- Mechanische sterkte: Bestand tegen thermische cycli, trillingen en omgevingen met hoge druk.
Gedetailleerde toepassingsvelden
Deze TP321H/CS HF lamellenbuizen worden veel toegepast in:
- Energieopwekking: ketels, economizers, oververhitters, HRSG (Heat Recovery Steam Generators)
- Petrochemie en raffinage: gestookte verwarmingstoestellen, eenheden voor de terugwinning van afvalwarmte, luchtkoelers
- Chemische verwerking: warmtewisselaars op hoge temperatuur
- Staal en metallurgie: Herverwarmingsovens en restwarmteketels
- Cement en verbranding: warmteterugwinningssystemen voor uitlaatgassen van ovens
- Marine & Offshore: Uitlaatgaseconomisers
Onze voordelen en ervaring
Met meer dan 15 jaar ervaring in de productie en export van hoogfrequent gelaste ribbenbuizen, zijn wij gespecialiseerd in combinaties van roestvrijstalen basis en koolstofstalen lamellen voor kritische toepassingen bij hoge temperaturen.
Onze voordelen omvatten:
- Geavanceerde automatische HF-lasproductielijnen met strikte procescontrole.
- Volledige traceerbaarheid van materialen en inspectie door derden (SGS, BV, TUV).
- Aangepaste ontwerpondersteuning op basis van specifieke bedrijfsomstandigheden (temperatuur, druk, media).
- Concurrerende prijzen gecombineerd met premium Europese/Amerikaanse kwaliteitsnormen.
- Snelle levering en betrouwbare wereldwijde logistiek.
We hebben met succes duizenden tonnen TP321H/CS ribbenbuizen geleverd aan energiecentrales en petrochemische projecten in Zuidoost-Azië, het Midden-Oosten en Europa, waardoor we consistente herhaalbestellingen van tevreden klanten hebben verdiend.
Klaar om uw warmteoverdrachtssysteem te optimaliseren? Neem vandaag nog contact met ons op voor gedetailleerde technische offertes, tekeningen en monsters.
