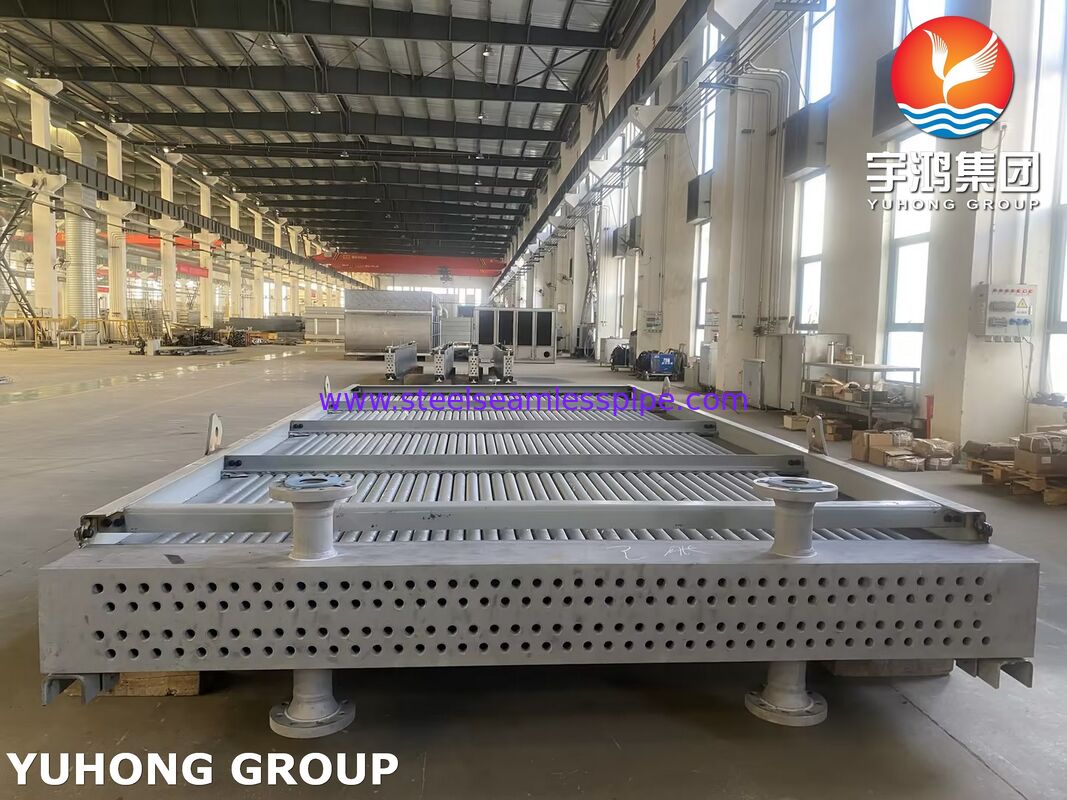

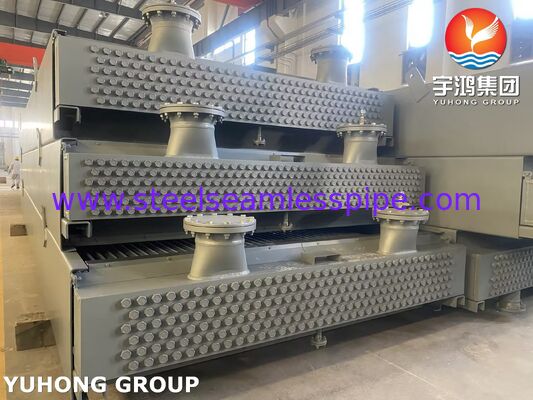

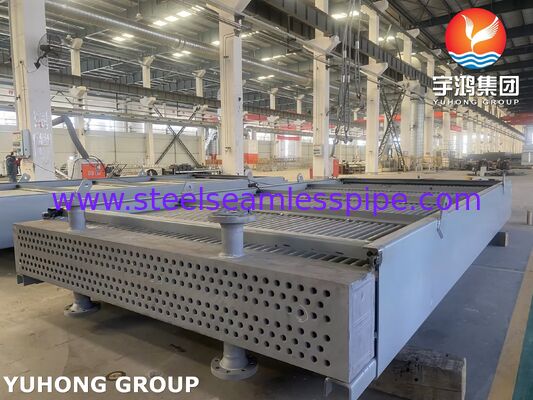

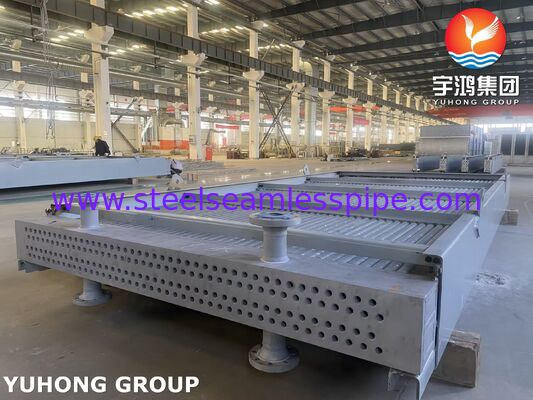

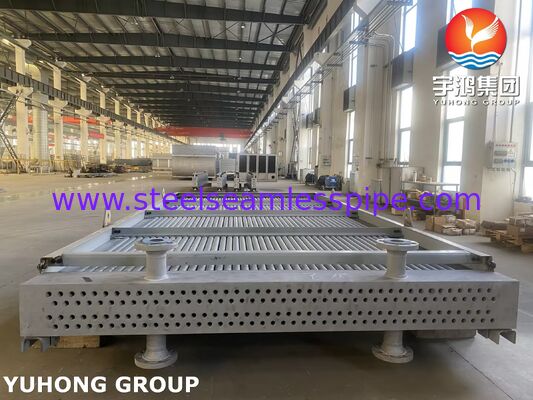

API 661 Induced Draft ASTM A214 Tube Aluminium Fin Air Cooler voor olie- en gasraffinaderijen

API 661 Induced Draft ASTM A214 Tube Aluminium Fin Air Coolervoor olie en gas

Raffinaderij

Ingenieur strikt volgensAPI 661enASME Sectie VIII, Div. 1De Commissie is van mening dat deluchtkoeleris speciaal ontworpen als een identieke, volledig uitwisselbare vervanging van het smeerolie koelcircuit van de 390-turbine (Tag: 390EA04).Induced Draft luchtkoelerDeze industriëleluchtkoelerde betrouwbare thermische koeling van smeermiddelen beheert bij een ontwerpdruk van 15 bar en een temperatuur van 100 °C, waardoor optimaleluchtkoelerde bedrijfsveiligheid van olieraffinaderijen en petrochemische zuiveringsinstallaties.

• Air Cooler Tube Bundle Core:
  • Luchtkoelbuizen:180 stuks Φ38,1 mm (1-1/2")ASTM A214met een breedte van niet meer dan 50 mmluchtkoeler- De buisjes.Strikt ontworpen met behulp van precieze warmtewisselaar buizen om hoge druk dragende integriteit te garanderen, het vermijden van commerciële industriële leidingen.
  • Aircooler Aluminiumvinnen:433 vinnen per meter met een dikte van 0,016 inch.luchtkoelerwarmteafvoergebied.
• Luchtkoelkop en verpakking van de verpakking:
  • Luchtkoelerbuisplaat:met een breedte van niet meer dan 15 mmASTM A516 Gr. 60koolstofstaalplaat voorluchtkoelerconstructie, precisiebewerking.
  • Flangen voor luchtkoelers:8 inch 150 RF Weld-Neck flenzen conformASTM A105voorluchtkoelerInlaat-uitlaatprocesleidingen.
  • Luchtverkoelingsproppen:VoorschotASTM A105met een diameter van niet meer dan 20 mm,Zacht ijzerpakkingen voor betrouwbareluchtkoelerinspectie toegang.

• Precision Mechanical Air Cooler Tube Uitbreiding:Alle 180 ASTM A214-buizen worden onderworpen aan een gecontroleerd mechanisch uitbreidingsproces (Mandrinage) in het ASTM A516 Gr.60-buisplaat om een hoge sterkte, lekkagebestendigeluchtkoelereen gewricht dat bestand is tegen zware thermische cyclusspanningen.
• Stram luchtkoeler vinnen binding:Een gespecialiseerde vinnentechniek zorgt voor een nauw verbonden verpakking vanvan aluminiumvinnenop het staalluchtkoelerDit zorgt voor een nauwkeurige stijfheid van 433 vinnen/m.luchtkoelerthermische contact efficiëntie en het voorkomen van afbraak in harde woestijnomgevingen.
• Geavanceerde multi-pass aircooler geometrie:Geconfigureerd met eenInterne afscherming met 12 doorgangenmet behulp van gevormde buffers om de vloeistofsnelheid te maximaliseren, verbeterenluchtkoelerde warmteoverdrachtscoëfficiënten en het voorkomen van olie-stagnatie.
• Kwalificeerde luchtkoelers:De constructie van de kop, de verbindingen van de spuitstukken met volledige penetratie en het lassen van de scheidslijnen hiervoorluchtkoelerworden uitgevoerd door ASME-gekwalificeerde laswerkers die strikt voldoen aan de goedgekeurdeWPS en PQRprotocols.

• 100% niet-destructieve test (NDT) voor luchtkoeler:In overeenstemming met deluchtkoelerinspectieplan, volledige röntgenonderzoek (NT1 geïsoleerd), visuele testen (VT) en de test van de penetranten van kleurstoffen (PT) worden uitgevoerd op kritiekeluchtkoelerdrukhoudende lassen.
• Verplichte hydrostatische test van de luchtkoeler:Elk samengesteldluchtkoelerde bundel moet in de werkplaats een strenge hydrotest doorstaan volgens de ASME-code (constructiedruk van 1,3 tot 1,5x, maximaal22.94 bar / 326.33 PSIG) om te zorgen voor structureleluchtkoelerintegriteit.
• Uitgebreide documentatiepakket luchtkoeler:De levering omvat een volledigeluchtkoelerkwaliteitsdossier met materiaalproefverslagen (MTR's / Certificat de Ferrerie), gecertificeerde WPS/PQR, NDT-inspectieverslagen en Hydro-testcertificaten ondertekend door het bevoegde inspectieorgaan.

• Algerijnse markt en luchtkoelersVolledige ervaring met het voldoen aan de strenge documentatievereisten van grote Noord-Afrikaanse exploitanten zoalsSONATRACHvoorluchtkoelerAlle verzendfacturen, verpakkingslijsten en certificaten van conformiteit zijn georganiseerd om een soepel proces te ondersteunen.VORM Mtracking, bank LC-voorwaarden, enluchtkoelerde douaneverklaring.
• Speciaal voor zware luchtkoelers:De vervangingluchtkoelerde onderdelen worden behandeld met een inwendige en uitwendige corrosiebescherming en volledig geassembleerd geleverd.SOG-verpakkingsnormen, voorkomen datluchtkoelerDe Commissie is van mening dat de Commissie in de eerste plaats de mogelijkheid moet bieden om de in het kader van het programma vastgestelde doelstellingen te bereiken.
• Strikte naleving van het schema:De logistiek en de productie worden geoptimaliseerd om de veilige levering van de goederen te waarborgen.luchtkoelerIn het kader van de contractuele termijn van6 maanden.
