Ingebedde ribbenbuizen voor luchtgekoelde condensors (ACC) – ASME SA179
Productoverzicht

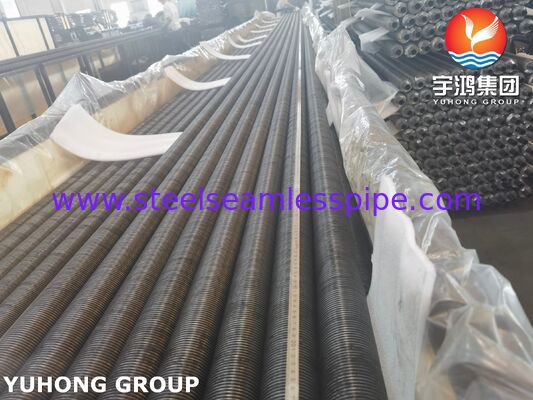

Ingebedde ribbenbuizen voor luchtgekoelde condensors (ACC)zijn speciaal ontworpen warmteoverdrachtsbuizen die zijn ontworpen om de warmteoverdrachtsprestaties aan de luchtzijde in luchtgekoelde condensorsystemen te verbeteren. Vervaardigd met eennaadloze ASME SA179 koolstofarme stalen basisbuisen een ingebedde spiraalvormige vinconstructie bieden deze buizen een groot extern warmteoverdrachtsoppervlak terwijl een betrouwbaar thermisch pad tussen de buiswand en de vin behouden blijft.
ASME SA179 is de ASME-code-tegenhanger van ASTM A179 en omvat naadloze, koudgetrokken stalen buizen met een laag koolstofgehalte bedoeld voor warmtewisselaars, condensors en soortgelijke warmteoverdrachtsapparatuur. De specificatie heeft betrekking op buisbuitendiameters vanaf1/8 tot 3 inch (3,2–76,2 mm).
Voor ACC-toepassingen wordt de vin mechanisch ingebed in een nauwkeurig gevormde spiraalvormige groef in het buisoppervlak. De groef wordt in de basisbuis gemaakt, de vinstrip wordt in de groef gestoken en de buis wordt vervolgens opgerold om de vin vast te zetten. Deze constructie creëert een stabiele vin-buisverbinding en biedt een aanzienlijk groter extern oppervlak dan een kale buis.
Onze SA179 ingebedde vinbuizen kunnen volgens projectspecifieke eisen worden vervaardigdbuisdiameter, wanddikte, vinmateriaal, vinhoogte, vinsteek, vindikte, buislengte, vindichtheid en oppervlaktebehandeling.
Waarom ingebedde ribbenbuizen gebruiken in ACC-systemen?
Luchtgekoelde condensors stoten warmte van stoom of procesdamp af naar de atmosferische lucht zonder dat er een grote hoeveelheid koelwater nodig is. Omdat lucht een aanzienlijk lagere warmteoverdrachtscoëfficiënt heeft dan water, is vooral het oppervlak aan de luchtzijde van belang.
Ingebedde vinbuizen pakken deze beperking aan door het externe oppervlak dat beschikbaar is voor warmte-uitwisseling te vergroten.
De belangrijkste voordelen zijn onder meer:
- Verhoogd warmteoverdrachtsoppervlak aan de luchtzijde
- Efficiënte warmteoverdracht van de buiswand naar de omringende lucht
- Betrouwbare mechanische bevestiging tussen vin en buis
- Goede weerstand tegen het loskomen van de vinnen tijdens het gebruik
- Geschikt voor grote luchtgekoelde condensorassemblages
- Gladde interne buisboring voor efficiënte condensaat- of vloeistofstroom
- Consistente buisafmetingen voor de vervaardiging van gevinde bundels
- Geschikt voor industriële energie- en proceskoelingtoepassingen
- Aanpasbaar aan verschillende ontwerpvereisten aan de luchtzijde
- Kosteneffectief gebruik van koolstofarm stalen buismateriaal
Voor ACC-ontwerpers kan de lamelgeometrie worden geoptimaliseerd op basis van luchtsnelheid, drukval, omgevingstemperatuur, warmtebelasting, bundelconfiguratie en toegestaan ventilatorvermogen.
Ingebouwde vinbuisconstructie
Een typische ingebedde vinbuis bestaat uit:
1. Basisbuis
Naadloos, koudgetrokkenASME SA179 koolstofarme stalen buis.
2. Spiraalvormige groef
Rond het buitenoppervlak van de buis wordt mechanisch een continue groef gevormd.
3. Finstrip
Een metalen vinstrip, meestal aluminium of een ander door de toepassing geselecteerd materiaal, wordt in de groef gestoken.
4. Mechanische inbedding
De buis wordt na het inbrengen van de vin opgerold om de vin stevig in de buiswand te vergrendelen.
5. Afgewerkte ribbenbuis
Het resulterende samenstel verschaft een vergroot extern warmteoverdrachtsoppervlak terwijl een continu metalen warmteoverdrachtspad tussen de buis en de vin behouden blijft.
De configuratie met ingebedde vin is vooral nuttig wanneer de vin mechanisch stabiel moet blijven onder continue luchtstroom, trillingen, thermische cycli en herhaalde bedrijfsomstandigheden.
Typische specificaties
| Item |
Typische specificatie |
| Product |
Ingebedde vinnenbuis |
| Sollicitatie |
Luchtgekoelde condensor (ACC) |
| Materiaal basisbuis |
ASME SA179 / ASTM A179 |
| Type basisbuis |
Naadloos, koudgetrokken |
| Buitendiameter basisbuis |
Ongeveer. 12,7–76,2 mm; andere maten op aanvraag |
| Buiswanddikte |
Ongeveer. 1,5–5,0 mm; projectafhankelijk |
| Buislengte |
typisch 3.000–18.000 mm; langere lengtes op aanvraag |
| Vinnentype |
Ingebedde/mechanisch gegroefde spiraalvormige vin |
| Fin-materiaal |
Aluminiumlegering of ander gespecificeerd materiaal |
| Vinhoogte |
Ongeveer. 6–25 mm |
| Vindikte |
Ongeveer. 0,2–0,8 mm |
| Finse toonhoogte |
Ongeveer. 1,5–8,0 mm |
| Vindichtheid |
Ongeveer 125–670 vinnen/m, afhankelijk van het ontwerp |
| Buisuiteinden |
Gewoon, afgeschuind of gespecificeerd project |
| Oppervlakteafwerking |
Walsafwerking, gereinigd, gecoat of gespecificeerde afwerking |
| Inspectie |
Dimensionale, visuele, materiële, mechanische en druk/NDT-testen, indien van toepassing |
| Standaard |
ASME SA179/SA179M; ASTM A179/A179M-basisbuisvereisten |
Opmerking:De bovenstaande vinafmetingen vertegenwoordigen algemene technische bereiken in plaats van verplichte waarden in SA179. De uiteindelijke buis- en vingeometrie moet worden vastgesteld op basis van het thermische en mechanische ontwerp van de ACC.
ASTM A179 specificeert zelf de basisbuis, in plaats van de volledige ingebedde vingeometrie. Daarom worden de hoogte, steek, dikte, inbeddingsdiepte en vinmateriaal normaal gesproken bepaald door de technische specificatie van de koper of het ontwerp van de fabrikant van de vinbuizen. ASTM identificeert A179 als een naadloze koudgetrokken stalen buisspecificatie met laag koolstofgehalte voor warmtewisselaars en condensors.
ASME SA179 Materiaal basisbuis
ASME SA179 is bedoeld voor naadloze koudgetrokken warmtewisselaar- en condensorbuizen van koolstofarm staal. De buis is vervaardigd door denaadloos proces gevolgd door koudtrekken, met warmtebehandeling na de laatste koudtrekbewerking.
De koolstofarme samenstelling zorgt voor goede ductiliteit en vormeigenschappen, die belangrijk zijn wanneer het buisoppervlak wordt gegroefd en mechanisch wordt geassembleerd met de vin.
Chemische samenstelling
| Element |
Vereiste, gew.% |
| Koolstof (C) |
0,06–0,18 |
| Mangaan (Mn) |
0,27–0,63 |
| Fosfor (P), max. |
0,035 |
| Zwavel (S), max. |
0,035 |
Deze limieten komen overeen met de materiaalvereisten van A179/A179M; SA179 is de gerelateerde ASME-aanduiding voor codetoepassingen.
Mechanische eigenschappen
Typische minimale mechanische vereisten voor SA179/A179-basisbuizen zijn:
| Eigendom |
Vereiste |
| Treksterkte |
≥ 325 MPa (47.000 psi) |
| Opbrengststerkte |
≥ 180 MPa (26.000 psi) |
| Verlenging van 50 mm |
≥ 35% |
| Hardheid |
≤ 72 HRB |
De relatief hoge rekvereiste is nuttig voor een buis die koudtrekken en daaropvolgende mechanische verwerking ondergaat tijdens de vervaardiging van vinbuizen.
Productieproces
Onze typische productievolgorde voor SA179 ingebedde vinbuizen omvat:
1. Productie van naadloze buizen
SA179 naadloze koolstofarme stalen buis wordt geproduceerd en geleverd volgens de geldende materiaalspecificatie.
2. Koudtrekken en warmtebehandeling
De basisbuis wordt koudgetrokken om de vereiste afmetingen en oppervlakteconditie te bereiken. A179 vereist een warmtebehandeling na de laatste koude trekgang.
3. Buisinspectie
De basisbuizen worden geïnspecteerd op maatnauwkeurigheid, oppervlakteconditie, materiaalidentificatie en toepasselijke mechanische eisen.
4. Spiraalvormige groeven
Op de buitendiameter van de buis wordt een gecontroleerde spiraalvormige groef gevormd.
5. Fin-inbrenging
De vinstrip wordt nauwkeurig in de spiraalvormige groef gepositioneerd.
6. Fin-inbedding
Mechanisch rollen dwingt het buismateriaal rond de vinwortel, waardoor de vin in de groef wordt vastgezet.
7. Fingeometriecontrole
De hoogte, steek, dikte, inbeddingstoestand en totale diameter van de lamellen worden gecontroleerd aan de hand van de goedgekeurde tekening.
8. Eindinspectie
Afgewerkte buizen worden geïnspecteerd op maatnauwkeurigheid, vinbevestiging, oppervlakteconditie, rechtheid en andere projectspecifieke vereisten.
Inspectie en testen
Kwaliteitscontrole kan beide omvattentesten van de basisbuis vereist door de materiaalspecificatieen aanvullende inspectie van de voltooide ribbenbuis.
1. Chemische analyse
Warmteanalyse en, indien vereist door de inkooporder, productanalyse worden uitgevoerd om naleving van de gespecificeerde SA179-chemie te verifiëren.
A179 voorziet in productanalyse wanneer daarom wordt gevraagd door de inkooporder, inclusief bemonsteringsbepalingen op basis van buishoeveelheid of warmte-identificatie.
2. Trekproef
Trekproeven verifiëren:
- Treksterkte
- Opbrengststerkte
- Verlenging
De resultaten worden vergeleken met de gespecificeerde mechanische vereisten van SA179.
3. Hardheidstest
Er kunnen Rockwell-hardheidstests worden uitgevoerd om te verifiëren dat de basisbuis binnen het gespecificeerde hardheidsbereik blijft.
4. Afvlakkingstest
Een afvlakkingstest evalueert de ductiliteit van de buis en het vermogen om vervorming te weerstaan zonder onaanvaardbare scheuren. A179 omvat afvlakkingstesten onder de gespecificeerde mechanische tests.
5. Affakkeltest
De affakkeltest evalueert de ductiliteit van de buis en de weerstand tegen scheuren tijdens gecontroleerde uitzetting.
6. Flenstest
Indien gespecificeerd als alternatief voor de affakkeltest, kunnen flenstests worden uitgevoerd volgens de toepasselijke eisen.
7. Hydrostatische test
Hydrostatisch testen wordt gebruikt om de drukintegriteit te verifiëren en lekkage door de buiswand te identificeren.
8. Niet-destructief onderzoek
Afhankelijk van de aankoopspecificatie kan niet-destructief onderzoek zoals eenwervelstroomtestof ander toepasselijk NDT kan worden opgenomen.
ASTM A179 en de bijbehorende algemene vereisten verwijzen naar tests zoals hardheids-, afvlakkings-, affakkel-, flens- en hydrostatische tests; A450/A450 bevat ook voorzieningen voor niet-destructief onderzoek.
9. Dimensionale inspectie

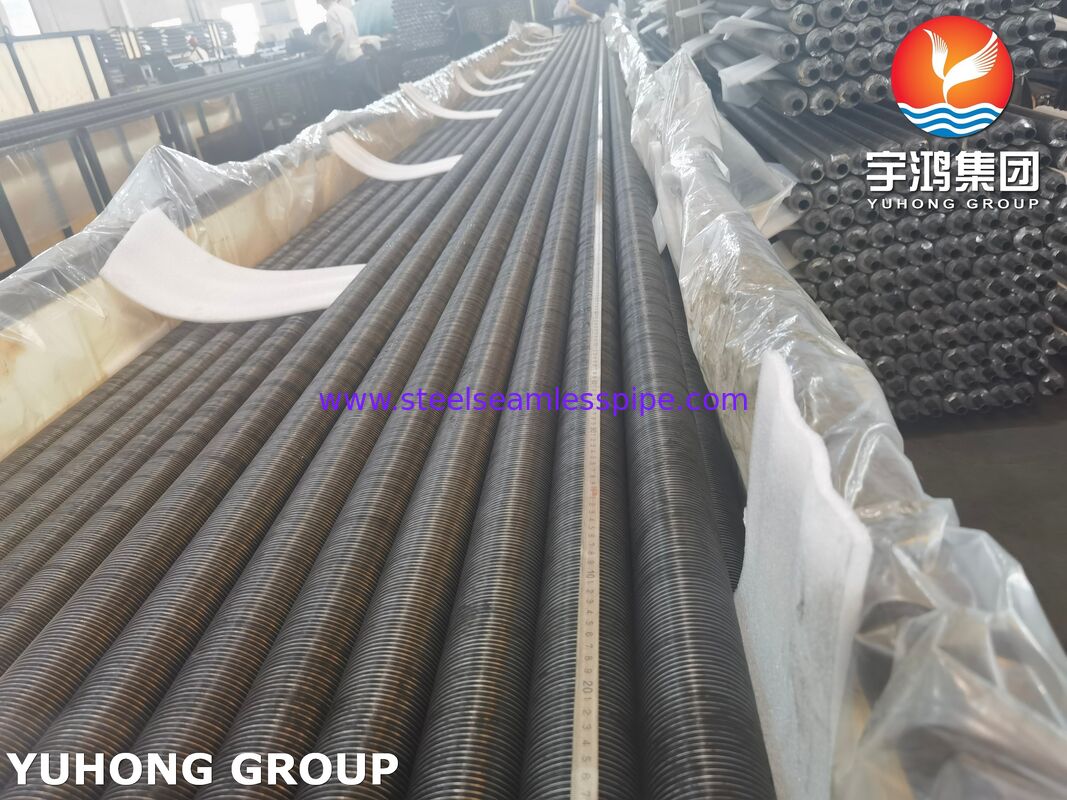

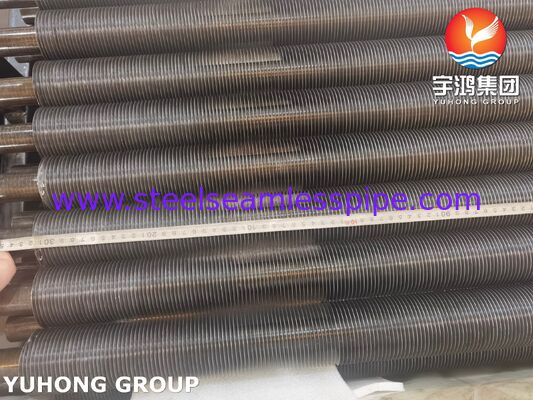

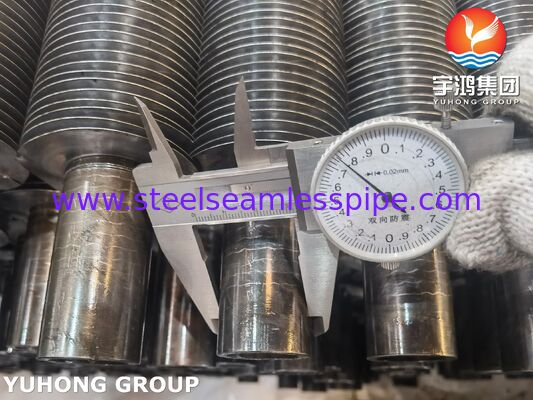

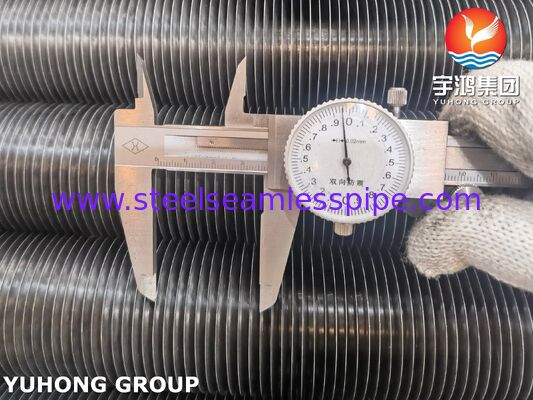

Afgewerkte ingebedde vinbuizen kunnen worden geïnspecteerd op:
- Buis buitendiameter
- Wanddikte van de buis
- Totale vindiameter
- Vin hoogte
- Finse toonhoogte
- Dikte van de vin
- Inbeddingsdiepte van de vin
- Buis lengte
- Rechtheid
- Fin-to-tube-bevestiging
10. Visuele inspectie
Het eindproduct wordt visueel geïnspecteerd op:
- Beschadigde vinnen
- Losse of opgeheven vinnen
- Onregelmatige vinsteek
- Overmatige oppervlaktedefecten
- Groefdefecten
- Einde schade
- Corrosie of vervuiling
De A179-specificatie vereist ook dat de afgewerkte basisbuizen vrij zijn van aanslag, hoewel lichte oxidatie niet als aanslag wordt beschouwd.
Voordelen voor luchtgekoelde condensors
Verbeterde warmteoverdracht aan de luchtzijde
De vin vergroot het externe warmteoverdrachtsoppervlak dat beschikbaar is voor de koellucht aanzienlijk.
Sterke vinbevestiging
De ingebedde constructie vergrendelt de vin mechanisch in de buis, waardoor het contact behouden blijft tijdens thermische cycli en trillingen.
Geschikt voor grote ACC-bundels
De configuratie kan worden vervaardigd in lange buislengtes en worden aangepast voor grote condensorconstructies.
Goede stromingseigenschappen aan de buiszijde
De naadloze SA179-basisbuis zorgt voor een soepele interne doorgang die geschikt is voor condensorservice.
Flexibel vinontwerp
De hoogte, de steek en het materiaal van de vin kunnen worden aangepast aan het thermische ontwerp en de toegestane drukval aan de luchtzijde.
Economische koolstofarme stalen basis
SA179 biedt een praktische optie van koolstofarm staal voor condensor- en warmtewisselaarbuistoepassingen.
Toepassingen
ASME SA179 ingebedde ribbenbuizenzijn geschikt voor een verscheidenheid aan luchtgekoelde warmteoverdrachtsystemen, waaronder:
- Luchtgekoelde condensors (ACC)
- ACC-systemen van energiecentrales
- Condensatiesystemen voor uitlaatgassen van stoomturbines
- Industriële luchtgekoelde condensors
- Procesluchtkoelers
- Luchtgekoelde warmtewisselaars
- Afvalwarmte-koelsystemen
- Petrochemische proceskoeling
- Koelsystemen voor raffinaderijen
- Grote luchtgekoelde units met geforceerde trek en geïnduceerde trek
Voor ACC-systemen voor energieopwekking wordt de lamellenbuis normaal gesproken geïnstalleerd in grote buizenbundels. Hete uitlaatstoom of vloeistof aan de condensaatzijde brengt warmte door de buiswand naar de vin over, terwijl ventilatoren atmosferische lucht over het externe vinoppervlak dwingen of induceren.
Aangepaste productie
Ingebedde ribbenbuizen kunnen wij vervaardigen volgens klanttekeningen, thermische berekeningen of projectspecificaties.
Typische aanpasbare parameters zijn onder meer:
- Materiaal basisbuis
- Buitendiameter buis
- Wanddikte van de buis
- Buis lengte
- Fin-materiaal
- Vin hoogte
- Dikte van de vin
- Finse toonhoogte
- Vinnendichtheid
- Richting vinnen
- Ingebedde diepte
- Totale vindiameter
- Configuratie met buisuiteinde
- Oppervlaktebehandeling
- Verpakkingsvereisten
- Inspectie- en documentatievereisten
Inspectiedocumentatie kan worden geleverd volgens de inkooporder, inclusief materiaalcertificaten, dimensionale inspectierecords, mechanische testresultaten en toepasselijke NDT/druktestrecords.
Aanbevolen productbeschrijving voor kopers
Ingebedde ribbenbuizen voor luchtgekoelde condensors (ACC), ASME SA179Combineer naadloze koudgetrokken stalen buizen met een laag koolstofgehalte met mechanisch ingebedde spiraalvormige vinnen voor een groter warmteoverdrachtsoppervlak aan de luchtzijde en betrouwbaar vin-buiscontact. Ze zijn ontworpen voor luchtgekoelde condensor- en warmtewisselaartoepassingen waarbij efficiënte warmteafvoer, maatvastheid en duurzame lamelbevestiging vereist zijn.
De SA179-basisbuis voldoet aan de vereisten voor naadloze koudgetrokken warmtewisselaar- en condensorbuizen van koolstofarm staal, terwijl de afgewerkte lamelgeometrie kan worden ontworpen om te voldoen aan de thermische, mechanische en installatievereisten van het ACC-systeem.
