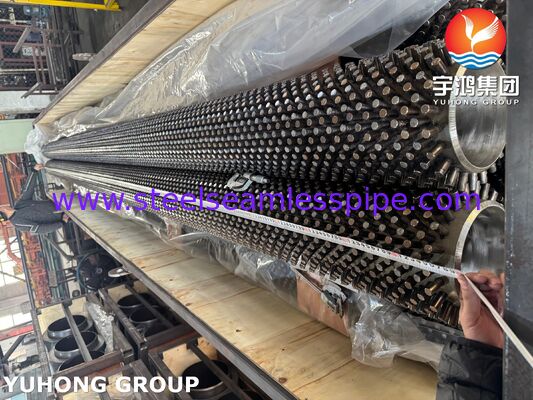

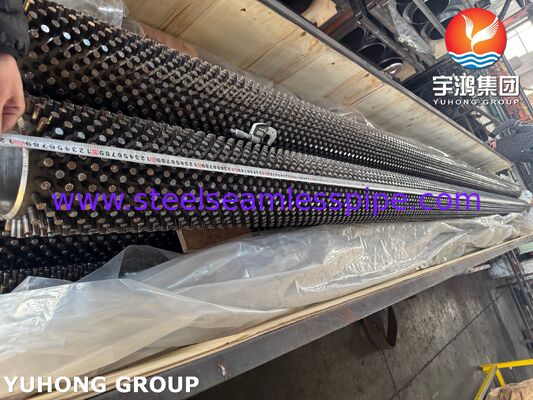

Buizen met noppen voor de terugwinning van afvalwarmte – ASTM A335 P22
Productoverzicht
ASTM A335 P22 buizen met noppen voor afvalwarmteterugwinningzijn warmteoverdrachtsbuizen met hoge temperatuur, ontworpen voor het terugwinnen van thermische energie uit heet rookgas, uitlaatgas en andere processtromen met hoge temperatuur.
De buizen gebruikenASTM A335 P22 naadloos gelegeerd staalals basisbuis. P22 is een chroom-molybdeen gelegeerd staal dat ongeveer2,25% chroom en 1% molybdeen, wat een combinatie biedt van sterkte bij hoge temperaturen, oxidatieweerstand en thermische stabiliteit. Het buitenoppervlak is voorzien van individueel gelaste noppen die het effectieve warmteoverdrachtsoppervlak aan de gaszijde vergroten.
In tegenstelling tot conventionele buizen met continue ribben, maken noppenbuizen gebruik van discrete cilindrische of speciaal gevormde noppen die rond de buis zijn aangebracht. Deze configuratie biedt een extra warmteoverdrachtsoppervlak terwijl de gasstroomdoorgangen open blijven, waardoor het ontwerp bijzonder nuttig isvervuiling, stoffige, erosieve en hoge temperatuur afgastoepassingen.
Onze ASTM A335 P22 noppenbuizen kunnen worden vervaardigd volgens klanttekeningen, thermische ontwerpvereisten, toepasselijke codes en projectspecificaties.
Belangrijkste kenmerken
- Basisbuis:ASTM A335 P22 naadloos gelegeerd staal
- Materiaal:2¼Cr-1Mo ferritisch gelegeerd staal
- Buistype:Warmteoverdrachtsbuis met noppen/spijkerkop
- Sollicitatie:Terugwinning van afvalwarmte en warmteterugwinning op hoge temperatuur
- Studtype:Cilindrisch, vierkant, rechthoekig of klantspecifiek
- Dekregeling:Inline, gespreid of op maat
- Prestaties op hoge temperatuur:Geschikt voor veeleisende toepassingen bij hoge temperaturen
- Verbeterde warmteoverdracht:Groter extern oppervlak vergeleken met kale buizen
- Vervuilingstolerantie:Open ruimtes tussen de noppen kunnen helpen de gasstroomdoorgangen in stand te houden
- Thermisch fietsen:Geschikt voor apparatuur die wordt blootgesteld aan herhaalde opstart- en uitschakelcycli
- Aangepast ontwerp:Hoogte, diameter, steek, patroon, buisdiameter, wanddikte en lengte kunnen worden aangepast
Typische specificaties
De exacte afmetingen van een noppenbuis moeten worden bepaald door de thermische berekening en het mechanische ontwerp van de apparatuur voor het terugwinnen van afvalwarmte.
| Item |
Typisch bereik/specificatie |
| Materiaal basisbuis |
ASTM A335 P22 |
| Type basisbuis |
Naadloze buis van gelegeerd staal |
| Buitendiameter |
Ongeveer. 25,4–114,3 mm |
| Wanddikte |
Ongeveer. 3,0–12,5 mm |
| Buislengte |
Ongeveer. 3.000–18.000 mm |
| Stud materiaal |
Koolstofstaal, gelegeerd staal of gespecificeerd materiaal |
| Stud Hoogte |
Ongeveer. 12,7–63,5 mm |
| Diameter noppen |
Ongeveer. 6–25 mm |
| Stud-pitch |
Ongeveer. 15–50 mm, of volgens ontwerp |
| Stud-patroon |
Inline / gespreid / op maat |
| Stud-bevestiging |
Weerstandslassen of gekwalificeerd lasproces |
| Warmtebehandeling |
Volgens ASTM A335 en projectvereisten |
| Oppervlakteconditie |
Zoals vervaardigd, gestraald, gecoat of gespecificeerd |
| Certificering |
EN 10204 3.1 / projectspecifieke documentatie beschikbaar |
De bovenstaande bereiken zijn typische productiebereiken en geen vaste ASTM-maatvereisten. De uiteindelijke afmetingen worden normaal gesproken bepaald door het thermische ontwerp, de tekeningen, drukberekeningen en toepasselijke fabricagenormen van de klant.
ASTM A335 P22 Chemische samenstelling
De ASTM A335 P22-basisbuis is een2¼Cr-1Mo gelegeerd staal. De belangrijkste legeringselementen zorgen voor betere prestaties bij hoge temperaturen vergeleken met conventionele koolstofstalen buizen.
| Element |
Chemische samenstelling, gew.% |
| Koolstof (C) |
0,05–0,15 |
| Mangaan (Mn) |
0,30–0,60 |
| Silicium (Si) |
≤ 0,50 |
| Fosfor (P) |
≤ 0,025 |
| Zwavel (S) |
≤ 0,025 |
| Chroom (Cr) |
1,90–2,60 |
| Molybdeen (Mo) |
0,87–1,13 |
Functie van de belangrijkste legeringselementen
Chroom (Cr)draagt bij aan de oxidatieweerstand en de stabiliteit bij hoge temperaturen.
Molybdeen (Mo)verbetert de sterkte bij hoge temperaturen en de weerstand tegen verzachting tijdens langdurig gebruik.
Het Cr-Mo-legeringssysteem maakt P22 geschikt voor warmteterugwinningsapparatuur die werkt bij temperaturen waarbij gewone koolstofstalen buizen op de lange termijn mogelijk onvoldoende presteren.
Mechanische eigenschappen van ASTM A335 P22
Typische minimale mechanische vereisten voor ASTM A335 P22 zijn onder meer:
| Eigendom |
Vereiste |
| Treksterkte |
≥ 415 MPa |
| Opbrengststerkte |
≥ 205 MPa |
| Verlenging |
≥ 30%* |
| Warmtebehandeling |
Genormaliseerd en getemperd, zoals gespecificeerd |
| Hardheid |
Volgens toepasselijke ASTM A335-vereisten |
De rekvereisten kunnen afhankelijk zijn van de buisafmetingen en de toepasselijke specificatiebepalingen. De eindinspectie wordt uitgevoerd volgens de bestelde ASTM/ASME-specificatie.
De mechanische eigenschappen van P22 zorgen ervoor dat de basisbuis bestand is tegen de combinatie van interne druk, verhoogde temperatuur, thermische cycli en mechanische belasting die men tegenkomt in apparatuur voor het terugwinnen van afvalwarmte.
Buisontwerp met studs
De noppenconfiguratie is ontworpen om het externe warmteoverdrachtsoppervlak te vergroten zonder een doorlopende vinwand te creëren.
Individuele noppen zijn verdeeld over de buisomtrek en langs de buislengte. Wanneer heet gas over het noppenoppervlak stroomt, bevorderen de extra oppervlakken de warmteoverdracht aan de gaszijde.
Het ontwerp kan worden geoptimaliseerd door aanpassing van:
- Diameter van de noppen
- Stud hoogte
- Stud-pitch
- Aantal noppenrijen
- Omtreksopstelling
- Lengteafstand
- Stud materiaal
- Bevestigingsmethode van stud tot buis
- Diameter van de basisbuis en wanddikte
Voor stoffige of vervuilende gasstromen kan bij thermische en drukvalberekeningen ook rekening worden gehouden met de afstand tussen de noppen.
Productieproces
Onze ASTM A335 P22 noppenbuizen kunnen worden geproduceerd via een gecontroleerde productievolgorde:
1. Voorbereiding van de basisbuis
ASTM A335 P22 naadloze buizen worden geïnspecteerd op maatnauwkeurigheid, oppervlakteconditie, materiaalidentificatie en traceerbaarheid.
2. Voorbereiding van het buisoppervlak
Het buisoppervlak wordt gereinigd en voorbereid om geschikte omstandigheden te bieden voor het bevestigen van de noppen.
3. Voorbereiding van de hengst
Studs worden vervaardigd volgens de gespecificeerde diameter, hoogte, geometrie en materiaalvereisten.
4. Studlassen
De noppen worden aan de buis bevestigd met behulp van een gecontroleerd lasproces, geselecteerd op basis van het buismateriaal, noppenmateriaal, ontwerp en projectspecificatie.
5. Warmtebehandeling/stressverlichting
Waar vereist door de materiaalspecificatie, lasprocedure, technisch ontwerp of klantspecificatie, kunnen geschikte warmtebehandelingen na het lassen of spanningsverlichting worden toegepast.
6. Dimensionale inspectie
De afgewerkte buizen worden gecontroleerd op buisafmetingen, nopafmetingen, steek, uitlijning, rechtheid en algehele afwerking.
7. Eindinspectie en documentatie
Keuringsregistraties, materiaalcertificaten, maatrapporten en toepasselijke NDT-rapporten kunnen worden aangeleverd volgens het overeengekomen inspectieplan.
Inspectie en testen
Kwaliteitscontrole is vooral belangrijk voor noppenbuizen, omdat zowel dedrukvaste basisbuisen denoppenbevestigingde serviceprestaties beïnvloeden.
Chemische analyse
Er wordt een chemische analyse uitgevoerd om te verifiëren dat de basisbuis voldoet aan de ASTM A335 P22-chemie.
Trekproeven
Trekproeven verifiëren de treksterkte, vloeigrens en rek.
Hardheid testen
Er kunnen hardheidstests worden uitgevoerd om de naleving van de toepasselijke materiaal- en warmtebehandelingsvereisten te verifiëren.
Hydrostatisch testen
Hydrostatisch testen kan worden uitgevoerd op de basisbuis volgens ASTM A335 en de inspectie-eisen van de klant.
Wervelstroom testen
Wervelstroomonderzoek kan worden gebruikt om bepaalde discontinuïteiten aan het oppervlak en nabij het oppervlak in de buis te detecteren.
Ultrasoon testen
Ultrasoon onderzoek kan worden uitgevoerd indien vereist door de aankoopspecificatie, het kwaliteitsplan of de toepasselijke code.
Visuele inspectie
Visuele inspectie omvat:
- Conditie van het buisoppervlak
- Stud-uiterlijk
- Uitlijning van de noppen
- Las uiterlijk
- Zichtbare gebreken
- Buis rechtheid
- Oppervlaktereinheid

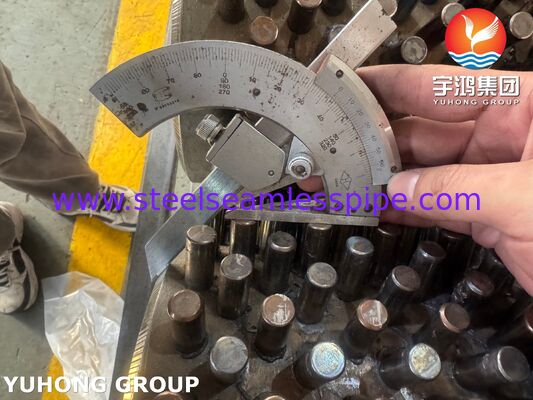

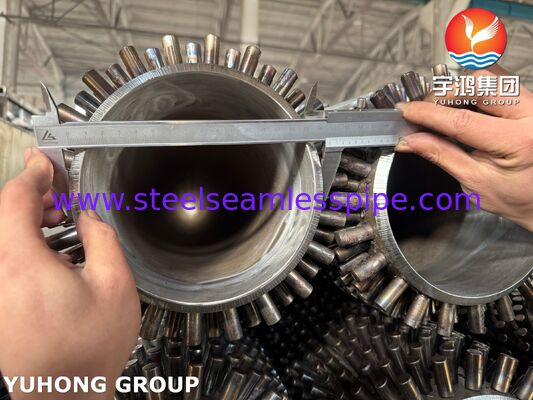

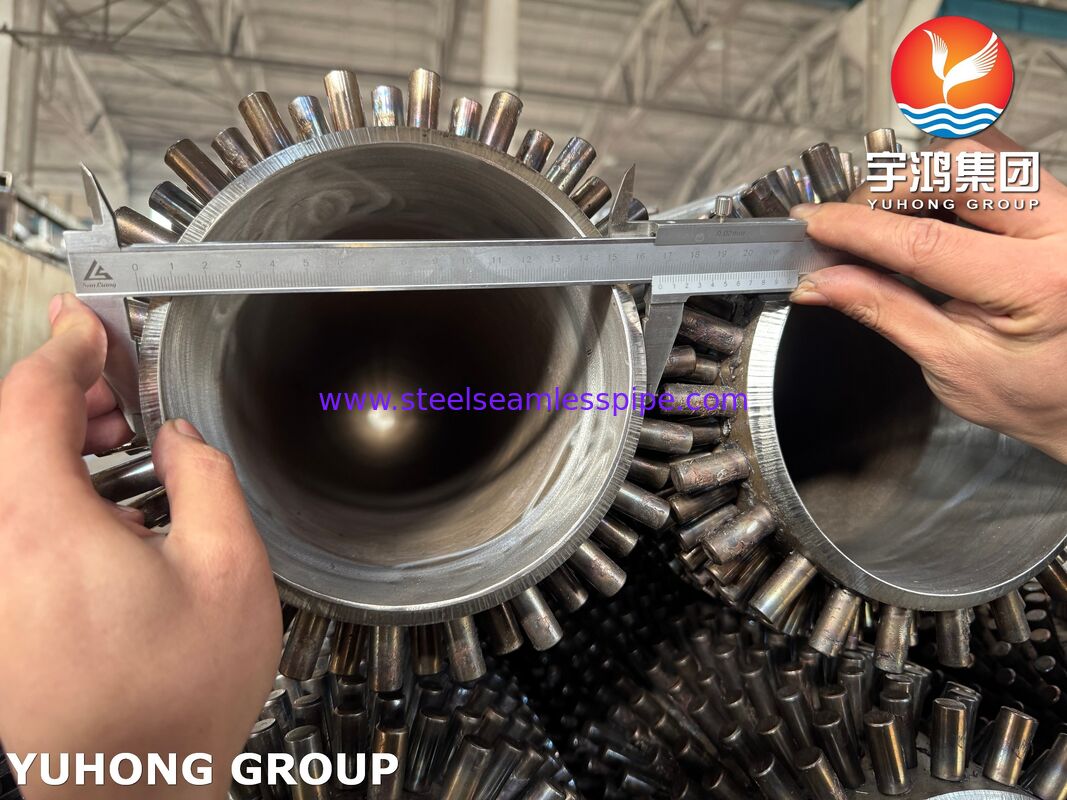

Dimensionale inspectie
Typische maatcontroles zijn onder meer:
- Buitendiameter buis
- Wanddikte
- Buis lengte
- Diameter van de noppen
- Stud hoogte
- Stud-pitch
- Omtreksafstand
- Uitlijning van de noppen
- Algemene rechtheid
Inspectie van studbevestiging
Representatieve boutverbindingen kunnen worden onderworpen aan tests op hechtsterkte of laskwaliteit volgens de overeengekomen productieprocedure en klantspecificatie.
Traceerbaarheid van materialen
Warmtenummers en materiaalidentificatie kunnen vanaf de ruwe P22-buis worden gehandhaafd tijdens de productie en de eindinspectie.EN 10204 3.1 materiaalcertificatenkan worden geleverd wanneer gespecificeerd.
Voordelen van ASTM A335 P22 noppenbuizen
Basis van gelegeerd staal op hoge temperatuur
P22 biedt betere mechanische prestaties bij hoge temperaturen dan conventionele koolstofstalen buizen voor veeleisende warmteterugwinningsdiensten.
Verhoogde warmteoverdracht aan de gaszijde
De noppen vergroten het externe warmteoverdrachtsoppervlak, waardoor meer thermische energie kan worden overgedragen van heet gas naar de vloeistof in de buis.
Geschikt voor vervuilde omgevingen
De open noppenopstelling kan voorzien in gasstroomdoorgangen tussen individuele warmteoverdrachtselementen, wat voordelig kan zijn wanneer as, stof of andere afzettingen aanwezig zijn.
Robuuste externe constructie
Individuele gelaste noppen zorgen voor een mechanisch robuust warmteoverdrachtsoppervlak dat geschikt is voor industriële apparatuur die wordt blootgesteld aan trillingen en thermische cycli.
Flexibel thermisch ontwerp
De hoogte, diameter, dichtheid en plaatsing van de noppen kunnen worden aangepast om de warmteoverdrachtsvereisten, de drukval aan de gaszijde, de vervuilingseigenschappen en de afmetingen van de apparatuur in evenwicht te brengen.
Belangrijkste toepassingen
Ketels voor het terugwinnen van afvalwarmte
ASTM A335 P22 noppenbuizen kunnen worden gebruikt in ketels voor het terugwinnen van restwarmte om thermische energie terug te winnen uit uitlaatgassen met hoge temperaturen.
Industriële afvalwarmteterugwinningssystemen
Geschikt voor het terugwinnen van energie uit uitlaatstromen gegenereerd door industriële ovens, procesapparatuur en productiesystemen op hoge temperatuur.
Raffinaderij en petrochemische apparatuur
P22-noppenbuizen kunnen worden overwogen voor bepaalde hogetemperatuurconvectie- en afvalwarmteterugwinningssecties in raffinaderijen en petrochemische installaties.
Convectiesecties voor gestookte verwarming
De noppenconfiguratie kan worden gebruikt in convectiesecties met hoge temperaturen waar een groter warmteoverdrachtsoppervlak en weerstand tegen veeleisende omstandigheden aan de gaszijde vereist zijn.
Energieopwekking
Toepassingen kunnen geselecteerde ketel- en warmteterugwinningsoppervlakken omvatten in thermische energie- en gecombineerde energiecentrales.
HRSG en warmteterugwinning door gasturbines
P22-buizen met noppen kunnen worden ontworpen voor geselecteerde warmteterugwinningssecties op hoge temperatuur die verband houden met uitlaatsystemen van gasturbines, afhankelijk van het specifieke thermische en mechanische ontwerp.
Afvalenergiecentrales
Ze kunnen worden overwogen voor warmteterugwinning uit hete verbrandingsgassen, waarbij het ontwerp van de apparatuur een duurzaam verbeterd warmteoverdrachtsoppervlak vereist.
Waarom kiezen voor onze ASTM A335 P22 noppenbuizen?
Wij vervaardigen noppenbuizen volgens de wensen van de klantbuisafmetingen, noppengeometrie, thermische vereisten, materiaalspecificatie en inspectieplan.
Onze productie- en inspectieaanpak richt zich op:
- ASTM A335 P22 materiaalconformiteit
- Gecontroleerd stiftlassen
- Consistente plaatsing van de noppen
- Betrouwbare buis-naar-studbevestiging
- Dimensionale nauwkeurigheid
- NDT en druktesten
- Traceerbaarheid van warmtenummers
- Projectspecifieke kwaliteitsdocumentatie
- Aangepaste noppenpatronen voor thermische ontwerpvereisten
Of het nu nodig is voor eenrestwarmteterugwinningsketel, gestookte verwarming, industriële oven, raffinaderijeenheid of warmteterugwinningssysteem voor energieopwekkingASTM A335 P22 noppenbuizen kunnen worden ontworpen als een duurzame oplossing voor warmteoverdracht bij hoge temperaturen.
Productspecificaties in één oogopslag
Product:Buizen met noppen voor de terugwinning van afvalwarmte
Basisbuis:ASTM A335 P22
Materiaal:2¼Cr-1Mo gelegeerd staal
Buistype:Naadloos
Studtype:Cilindrisch / rechthoekig / op maat
Dekregeling:Inline / gespreid / op maat
Sollicitatie:Terugwinning van afvalwarmte
Temperatuurservice:Service bij hoge temperaturen, volgens technisch ontwerp
Testen:Chemische analyse, treksterkte, hardheid, hydrostatisch, NDT, dimensionale en visuele inspectie indien van toepassing
Documentatie:MTC / EN 10204 3.1 / inspectierapporten op aanvraag verkrijgbaar
Maatwerk:Beschikbaar volgens tekeningen en thermische ontwerpvereisten
