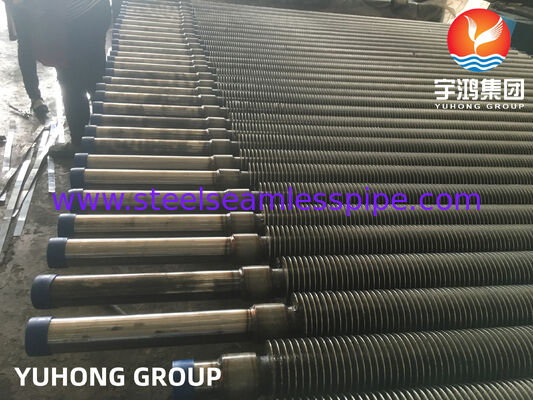

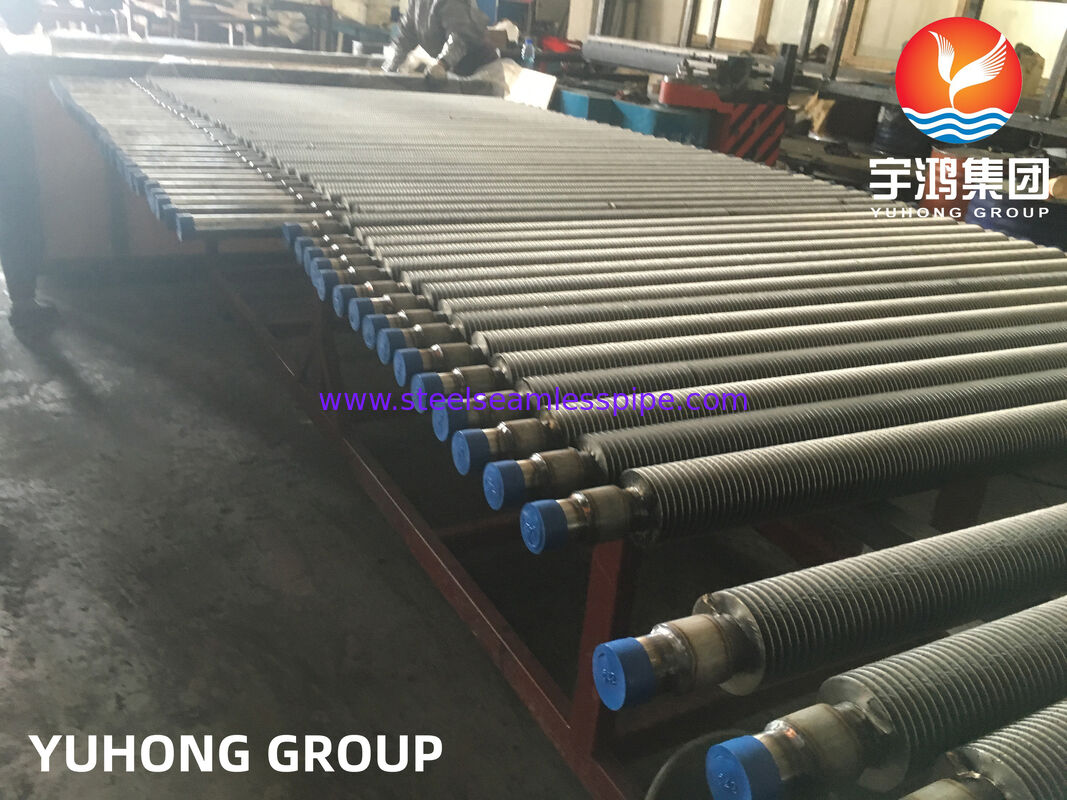

Gekartelde ribbenbuizen voor stoomgeneratoren met warmteterugwinning (ASME SA213 T12)

Hoogfrequent gelaste (HFW) ribbenbuizen vervaardigd uitASME SA213 T12 (1Cr–0,5Mo gelegeerd staal)worden veel gebruikt in warmteoverdrachtsystemen op middelhoge tot hoge temperatuur. Deze materiaalkwaliteit biedt een uitstekende balans tussen thermische geleidbaarheid, mechanische sterkte en oxidatieweerstand, waardoor het geschikt is voor ketels, economizers en industriële warmteterugwinningsapparatuur.

Het hoogfrequente weerstandslasproces zorgt voor een continue metallurgische verbinding tussen vin en basisbuis, waardoor een superieure warmteoverdrachtsefficiëntie en operationele betrouwbaarheid op lange termijn wordt geleverd, zelfs onder cyclische thermische belastingen.

• Producttype:Hoogfrequent gelaste lamellenbuis
• Basismateriaal:ASME SA213 T12 (Cr-Mo-gelegeerd staal)
• Vinmateriaal:Koolstofstaal / gelegeerd staal (geschikt voor toepassing)
• Vintype:Doorlopende spiraalvormige stripvin
• Productiemethode:Hoogfrequent weerstandslassen (HFW)

Onze ribbenbuizen zijn ontworpen om te voldoen aan diverse technische en thermische ontwerpvereisten en zijn verkrijgbaar in een breed scala aan specificaties:

• Buitendiameter (OD):19,05 mm – 76,2 mm (3/4" – 3")
• Wanddikte:2,0 mm – 8,0 mm
• Lengte:Tot 12.000 mm of aangepaste lengtes beschikbaar

• Vinhoogte:8 mm – 25 mm
• Vindikte:0,8 mm – 2,5 mm
• Vinhoogte:2 mm – 5 mm verstelbaar
• Vindichtheid:Aangepast op basis van thermische belasting en drukvalvereisten

Belangrijkste metallurgische kenmerken:

• Evenwichtige Cr-Mo-samenstelling voor gemiddelde sterkte bij hoge temperaturen
• Goede weerstand tegen oxidatie en aanslag
• Stabiele microstructuur na warmtebehandeling

Materiaal wordt doorgaans geleverd in genormaliseerde en getemperde toestand om uniforme mechanische prestaties en verbeterde kruipweerstand te garanderen.

Om een ​​consistente kwaliteit en naleving van de ASME-normen te garanderen, ondergaat elke ribbenbuis een strenge inspectie:

• Buitendiameter, wanddikte en rechtheidscontrole

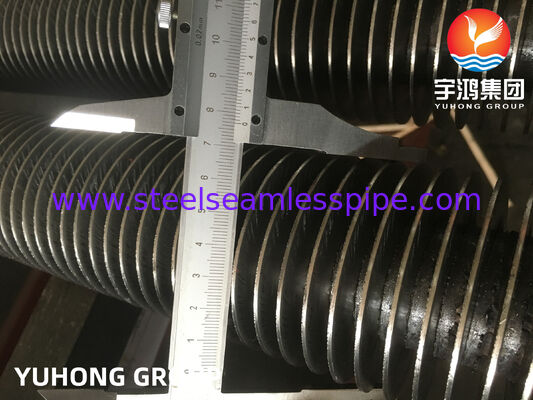

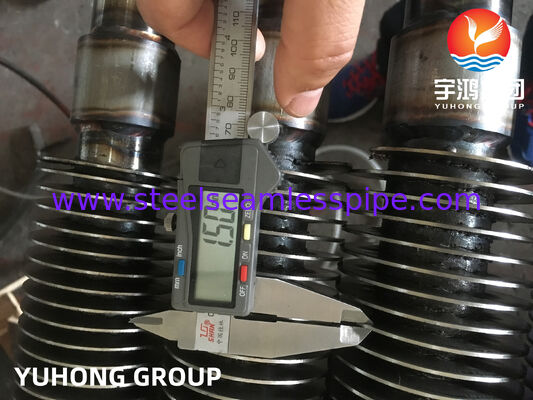

• Verificatie van vinhoogte, spoed en uitlijning

• Eddy Current Testing (ECT) voor de integriteit van de basisbuis
• Ultrasoon testen (UT) voor laskwaliteitsborging
• Visuele inspectie van de continuïteit van de vinlas

• 100% hydrostatisch testen op lekintegriteit
• Optioneel pneumatisch testen voor specifieke toepassingen

• PMI (positieve materiaalidentificatie)
• Spectrochemische analyse voor traceerbaarheid van warmte
• Certificering in overeenstemming met de vereisten van ASME SA213

SA213 T12 hoogfrequent gelaste ribbenbuizen worden vaak gebruikt in:

• Keteleconomisers
• Industriële warmteterugwinningssystemen
• Energiecentrales
• Raffinaderijverwarmers en wisselaars
• Afvalwarmteterugwinningseenheden (WHRU)
• Procesverwarmingssystemen in petrochemische fabrieken

• Uitstekende warmteoverdrachtsefficiëntie dankzij sterke lamellenbinding
• Kosteneffectieve oplossing voor toepassingen bij middelhoge temperaturen
• Hoge structurele stabiliteit onder thermische cycli
• Verlengde levensduur met minimale onderhoudsvereisten
• Flexibel maatwerk voor thermische en mechanische ontwerpoptimalisatie
