Hoogfrequent gelaste ribbenbuizen voor hogedrukeconomisers (ASME SA213 T12)
Productoverzicht
OnsHoogfrequent gelaste ribbenbuizen voor hogedrukeconomiserszijn vervaardigd met behulp van premiumASME SA213 T12naadloze buizen van chroom-molybdeen gelegeerd staal en geavanceerde hoogfrequente weerstandslastechnologie. Deze lamellenbuizen zijn ontworpen voor hogedrukketelsystemen en maximaliseren de warmteterugwinning uit rookgassen, terwijl ze uitzonderlijke mechanische sterkte en langdurige betrouwbaarheid behouden bij hoge temperaturen en drukken.
Het hoogfrequente lasproces creëert een continue metallurgische verbinding tussen de vin en de basisbuis, waardoor de thermische contactweerstand aanzienlijk wordt verminderd in vergelijking met mechanisch bevestigde vinnen. Het resultaat is een verbeterde warmteoverdrachtsefficiëntie, verbeterde structurele integriteit en uitstekende weerstand tegen thermische cycli, waardoor deze ribbenbuizen de voorkeur verdienen voor moderne energiecentrales, industriële ketels, systemen voor de terugwinning van afvalwarmte en petrochemische faciliteiten.
Producteigenschappen
- Hoog thermisch rendement voor maximale warmteterugwinning
- Continu hoogfrequent gelaste verbinding tussen vin en buis
- Uitstekende weerstand tegen thermische vermoeidheid
- Uitstekende kruipsterkte bij hogere temperaturen
- Superieure oxidatie- en corrosieweerstand
- Lage thermische contactweerstand
- Uniforme vingeometrie voor consistente warmteoverdracht
- Hoge weerstand tegen trillingen en losraken van de vinnen
- Lange operationele levensduur
- Geschikt voor hogedrukketeleconomisers
- Volledig aanpasbare afmetingen en vinconfiguraties
- Vervaardigd onder strikte kwaliteitscontroleprocedures
Typische toepassingen
Hoogfrequent gelaste ribbenbuizen vervaardigd uit ASME SA213 T12 worden veel gebruikt in:
- Hogedruk-economisers
- Nutscentrales
- Gecombineerde cyclus-energiecentrales (CCPP)
- Stoomgeneratoren met warmteterugwinning (HRSG)
- Afvalwarmteterugwinningsketels (WHRB)
- Petrochemische fabrieken
- Olieraffinaderijen
- Meststof planten
- Industriële stoomketels
- Biomassacentrales
- Cement planten
- Staalproductiefaciliteiten
Productieproces
De vinstrip wordt continu op het buitenoppervlak van de naadloze buis gelast met behulp van hoogfrequent elektrisch weerstandslassen. Tijdens het lassen zorgen plaatselijke hitte en smeeddruk voor een volledige metallurgische verbinding zonder toevoegmateriaal.
Deze productiemethode biedt:
- Uitstekende warmtegeleiding
- Hoge lasintegriteit
- Minimale hittebeïnvloede zone
- Sterke vinbevestiging
- Uniforme lamelafstand
- Uitstekende maatnauwkeurigheid
Materiaalspecificatie
| Item |
Specificatie |
| Buismateriaal |
ASME SA213 T12 |
| Materiaaltype |
Naadloos ferritisch gelegeerd staal |
| Buis standaard |
ASME SA213 / ASTM A213 |
| Fin-materiaal |
Koolstofstaal, gelegeerd staal of roestvrij staal |
| Vinnentype |
Hoogfrequent gelaste massieve vin |
| Productiemethode |
Hoogfrequent weerstandslassen (HFW) |
Standaard afmetingen
| Parameter |
Standaard bereik |
| Buitendiameter buis |
19,05–63,5 mm (3/4"–2-1/2") |
| Buiswanddikte |
2,0–8,0 mm |
| Buislengte |
Tot 24.000 mm |
| Vinhoogte |
8–25 mm |
| Vindikte |
0,8–2,0 mm |
| Finse toonhoogte |
3–12 vinnen/inch (FPI) |
| Blote buisuiteinden |
Volgens klanttekeningen |
| Dimensionale tolerantie |
Volgens toepasselijke normen |
Aangepaste afmetingen en lamelprofielen zijn beschikbaar om te voldoen aan specifieke ontwerpvereisten voor warmtewisselaars en economisers.
Chemische samenstelling van ASME SA213 T12
| Element |
Inhoud (%) |
| Koolstof (C) |
0,05–0,15 |
| Mangaan (Mn) |
0,30–0,61 |
| Silicium (Si) |
≤0,50 |
| Fosfor (P) |
≤0,025 |
| Zwavel (S) |
≤0,025 |
| Chroom (Cr) |
0,80–1,25 |
| Molybdeen (Mo) |
0,44–0,65 |
De chemische samenstelling zorgt voor een optimale balans tussen sterkte, oxidatieweerstand en prestaties bij hoge temperaturen, waardoor SA213 T12 geschikt is voor veeleisend ketelonderhoud.
Mechanische eigenschappen
| Eigendom |
Minimale vereiste |
| Treksterkte |
≥415 MPa |
| Opbrengststerkte |
≥220 MPa |
| Verlenging |
≥30% |
| Hardheid |
Volgens ASME SA213 |
| Servicetemperatuur |
Tot ongeveer 550°C (afhankelijk van bedrijfsomstandigheden) |
Deze mechanische eigenschappen zorgen voor betrouwbare prestaties onder aanhoudende hoge druk en hoge temperaturen.
Inspectie en testen
Elke ribbenbuis ondergaat tijdens de productie strenge kwaliteitscontroles om naleving van ASME- en klantspecificaties te garanderen.
Inspectie van grondstoffen
- Verificatie materiaalcertificaat (EN 10204 3.1 op aanvraag verkrijgbaar)
- Positieve materiaalidentificatie (PMI)
- Analyse van de chemische samenstelling
- Verificatie van mechanische eigenschappen

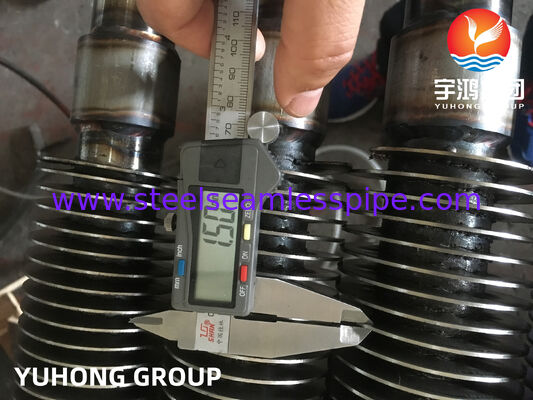

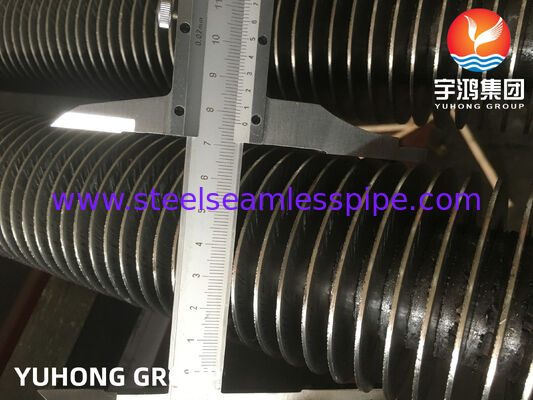

Dimensionale inspectie
- Buitendiameter buis
- Wanddikte
- Buis lengte
- Vinhoogte
- Dikte van de vin
- Finse toonhoogte
- Vinafstand
- Rechtheid
- Afmetingen van het kale uiteinde
Laskwaliteitinspectie
- Visueel lasonderzoek
- Continue inspectie van de lasintegriteit
- Verificatie van vinbinding
- Lasprofielinspectie
Niet-destructief testen (optioneel)
- Ultrasoon testen (UT)
- Wervelstroomtesten (ECT)
- Magnetische deeltjestesten (MT)
- Vloeistofpenetratietesten (PT)
Druk testen
- Hydrostatische druktest
- Pneumatische lektest (optioneel)
Mechanische prestatietests
- Trekproeven
- Afvlakkingstest
- Opvlammende test
- Vinnentreksterktetest
- Integriteitstest van vinbindingen
Productienormen
De productie kan voldoen aan:
- ASME SA213
- ASTM A213
- ASME-ketel- en drukvatcode
- TEMA-normen
- Technische specificaties van de klant
Oppervlaktebehandeling
Beschikbare oppervlakteafwerkingen zijn onder meer:
- Roestwerende oliecoating
- Zwart gelakte buisuiteinden
- Schotstralen
- Vernisbescherming
- Beschermende verpakking exporteren
- Aangepaste coatings op aanvraag
Voordelen voor hogedrukeconomisers
Vergeleken met gewone buizen bieden hoogfrequent gelaste ribbenbuizen:
- Verhoogd extern warmteoverdrachtsoppervlak
- Hoger thermisch rendement van de ketel
- Verbeterde rookgaswarmteterugwinning
- Verminderd brandstofverbruik
- Lagere uitlaatgastemperatuur
- Compact economiserontwerp
- Lagere bedrijfskosten
- Verbeterde betrouwbaarheid onder hoge druk
- Langere onderhoudsintervallen
- Lagere levenscycluskosten
Verpakking
Producten worden zorgvuldig verpakt om schade tijdens transport te voorkomen.
Verpakkingsopties zijn onder meer:
- Stalen framebundels
- Houten kratten
- Zeewaardige verpakkingen exporteren
- Kunststof eindkappen
- Waterdichte verpakking
- Aangepaste verpakking op basis van projectvereisten
Waarom kiezen voor onze ASME SA213 T12 hoogfrequent gelaste ribbenbuizen?
Wij vervaardigen hoogfrequent gelaste ribbenbuizen met behulp van geautomatiseerde precisielasapparatuur en strenge kwaliteitsmanagementsystemen om consistente prestaties in hogedruk-economisertoepassingen te garanderen. Elke buis wordt geproduceerd met nauwkeurige vingeometrie, continue metallurgische binding en strikte maatvoering, wat resulteert in een uitstekende warmteoverdrachtsefficiëntie en een betrouwbare werking. Met uitgebreide inspectie, flexibel maatwerk en betrouwbare wereldwijde levering helpen onze lamellenbuizen energiecentrales, ketelfabrikanten en EPC-aannemers de energie-efficiëntie te verbeteren, emissies te verminderen en de levensduur van apparatuur te verlengen in veeleisende industriële omgevingen.
