ASME SA335 P9 Finbuizen met noppen
Productoverzicht

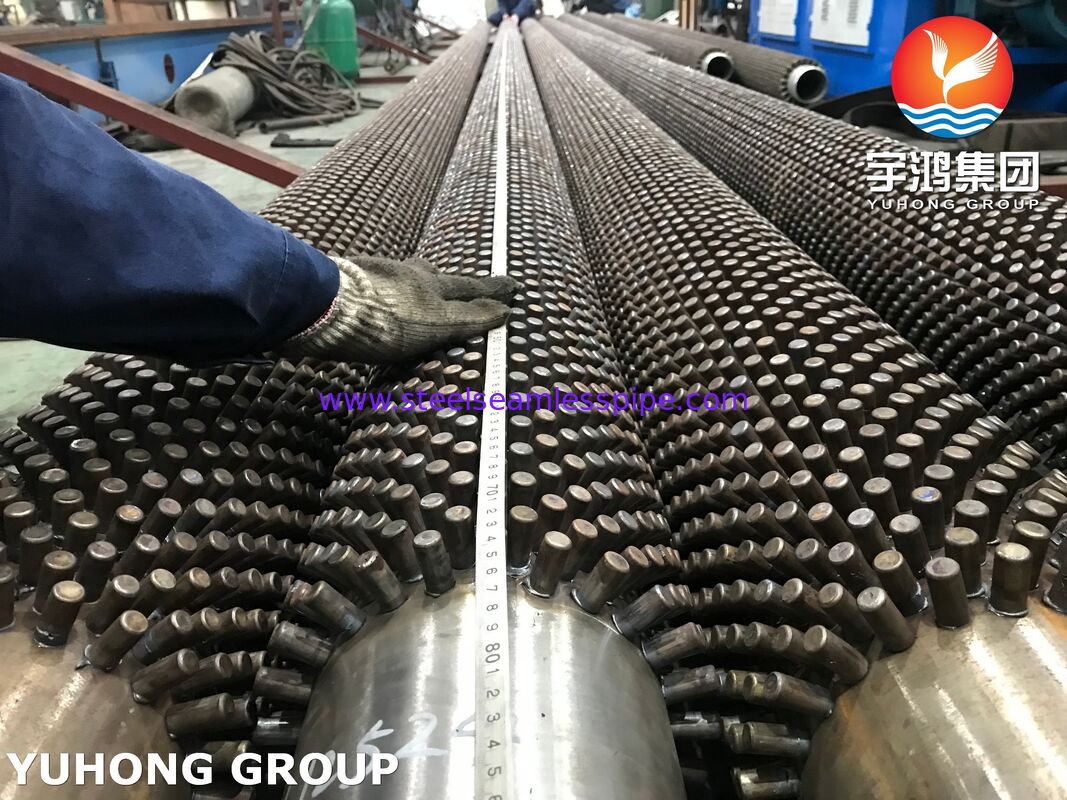

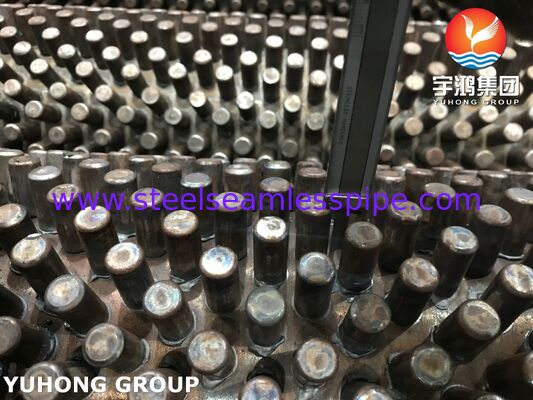

ASME SA335 P9 Finbuizen met noppenzijn hoogwaardige componenten voor warmteoverdracht, ontworpen voor gebruik bij hoge temperaturen en hoge druk in raffinaderijen, petrochemische fabrieken, elektriciteitscentrales en industriële procesverwarmingssystemen. Vervaardigd uitASME SA335 klasse P9 naadloze gelegeerd stalen buisDeze noppenvinbuizen worden geproduceerd door automatisch massieve cilindrische noppen op het buitenste buisoppervlak te lassen, waardoor het effectieve warmteoverdrachtsoppervlak aanzienlijk wordt vergroot en tegelijkertijd een uitstekende weerstand tegen vervuiling, erosie en thermische vermoeidheid behouden blijft.
De samenstelling van 9% chroom en 1% molybdeen van P9-gelegeerd staal zorgt voor uitstekende oxidatieweerstand, kruipsterkte en structurele stabiliteit tijdens langdurig gebruik bij hoge temperaturen. Vergeleken met conventionele ribbenbuizen presteren noppenvinbuizen uitzonderlijk goed in vuile gasstromen en toepassingen waarbij deeltjes betrokken zijn, waarbij de open noppengeometrie de asophoping helpt verminderen en het reinigen vereenvoudigt.
Onze ASME SA335 P9-vinbuizen met noppen zijn ontworpen voor veeleisende thermische omgevingen en worden vervaardigd met behulp van geavanceerde geautomatiseerde stiftlasapparatuur, waardoor een uniforme boutverdeling, hoge lasintegriteit en consistente thermische prestaties worden gegarandeerd.
Producteigenschappen
- Vervaardigd uit ASME SA335 Grade P9 naadloos gelegeerd staal
- Uitstekende warmteoverdrachtsprestaties bij gebruik bij hoge temperaturen
- Hoge chroomlegering biedt superieure oxidatieweerstand
- Uitstekende kruipweerstand voor continu gebruik
- Uitstekende weerstand tegen thermische schokken en cyclische belasting
- Sterke metallurgische lassen van draad tot buis
- Minder vervuiling vergeleken met dicht bij elkaar geplaatste vinnenontwerpen
- Geschikt voor schurende rookgasomgevingen
- Lange operationele levensduur met minimaal onderhoud
- Aangepaste noppenconfiguraties beschikbaar voor projectspecifieke vereisten
Typische toepassingen
ASME SA335 P9 noppenvinbuizen worden veel gebruikt in:
- Gestookte kachels
- Petrochemische procesovens
- Ruwe olie- en vacuümverwarmers
- Vertraagde verkooksingseenheden
- Katalytische reformeenheden
- Keteleconomisers
- Afvalwarmteterugwinningsketels (WHRB)
- Wervelbedketels (CFB/BFB)
- Stoomgeneratoren met warmteterugwinning (HRSG)
- Zwavelterugwinningseenheden (SRU)
- Industriële warmtewisselaars voor hoge temperaturen
- Thermische energiecentrales
Typische productiespecificaties
| Item |
Typisch bereik |
| Basisbuis standaard |
ASME SA335 klasse P9 |
| Buistype |
Naadloos |
| Buitendiameter |
25,4–219,1 mm (1"–8") |
| Wanddikte |
2,8–25 mm |
| Buislengte |
Tot 12.000 mm |
| Diameter noppen |
6–16 mm |
| Stud Hoogte |
10–35 mm |
| Stud-pitch |
12–35 mm |
| Stoeterij regeling |
Inline of gespreid |
| Lasmethode |
Geautomatiseerd weerstands- of boogstiftlassen |
| Oppervlakteafwerking |
Zwart, gestraald, gebeitst of aangepast |
Chemische samenstelling (ASME SA335 klasse P9)
| Element |
Inhoud (%) |
| Koolstof (C) |
≤0,15 |
| Mangaan (Mn) |
0,30–0,60 |
| Fosfor (P) |
≤0,025 |
| Zwavel (S) |
≤0,025 |
| Silicium (Si) |
0,25–1,00 |
| Chroom (Cr) |
8.00–10.00 uur |
| Molybdeen (Mo) |
0,90–1,10 |
Mechanische eigenschappen
| Eigendom |
Minimale vereiste |
| Treksterkte |
≥585 MPa |
| Opbrengststerkte |
≥415 MPa |
| Verlenging |
≥20% |
| Hardheid |
In overeenstemming met de ASME SA335-vereisten na warmtebehandeling |
| Aanbevolen servicetemperatuur |
Tot circa 650°C (toepassingsafhankelijk) |
Inspectie en testen
Elke ASME SA335 P9-vinbuis met noppen ondergaat een uitgebreid kwaliteitscontroleprogramma om betrouwbare prestaties bij kritische warmteoverdrachtstoepassingen te garanderen.
Inspectie van grondstoffen
- Positieve materiaalidentificatie (PMI)
- Optische emissiespectroscopie (OES)
- Verificatie van de chemische samenstelling
- Traceerbaarheid van materialen
Dimensionale inspectie
- Buitendiameter en wanddikte van de buis
- Verificatie van de buislengte

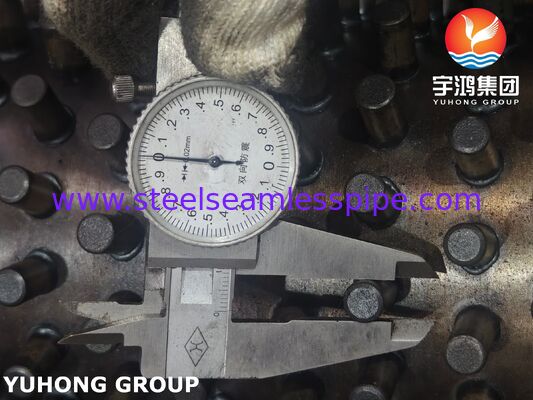

- Meting van de diameter van de noppen
- Inspectie van de hoogte van de nok
- Verificatie van de afstand tussen de noppen
- Inspectie van de rechtheid
- Onderzoek van de oppervlakteafwerking
Mechanische testen
- Trekproeven
- Hardheid testen
- Afvlakkingstest (indien van toepassing)
- Buigtest (indien nodig)
Niet-destructief onderzoek (NDT)
- Ultrasoon testen (UT)
- Wervelstroomtesten (ECT)
- Magnetisch deeltjesonderzoek (MT) van stiftlassen
- Vloeistofpenetratietesten (PT) voor oppervlaktedefecten
- Visuele inspectie van alle stiftlassen
Laskwaliteitinspectie
- Verificatie van laspenetratie
- Lasprofielonderzoek
- Willekeurige trekproeven (op aanvraag)
- Beoordeling van lascontinuïteit
Laatste kwaliteitscontrole
- Dimensionale verificatie
- Markering van inspectie
- Verpakkingsinspectie
- Documentatie beoordeling
Inspecties door derden doorSGS,TÜV,Bureau Veritas (BV),DNV,Lloyd's Register (LR)en andere door de klant aangewezen inspectiebureaus zijn op aanvraag beschikbaar.
Productieproces
- Gecertificeerde ASME SA335 P9 naadloze buisselectie
- Buisreiniging en oppervlaktevoorbereiding
- CNC-gestuurde noppenpositionering
- Geautomatiseerd weerstands- of boogstiftlassen
- Warmtebehandeling indien vereist door specificatie
- Las reinigen en afwerken
- Niet-destructief onderzoek
- Dimensionale inspectie
- Definitieve kwaliteitsgoedkeuring

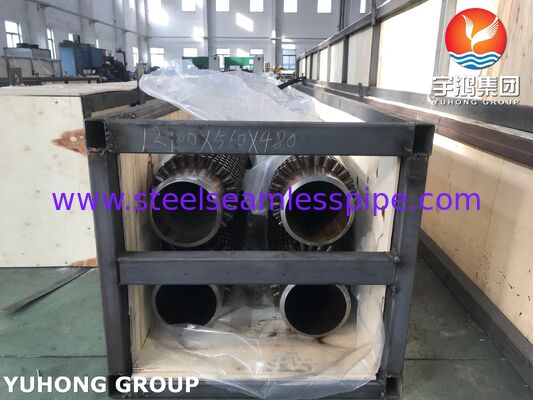

- Beschermende exportverpakking
Voordelen
- Verhoogd extern warmteoverdrachtsoppervlak
- Uitstekende prestaties bij vervuilende en met stof beladen gasstromen
- Superieure weerstand tegen oxidatie en aanslag
- Uitstekende kruipsterkte bij hogere temperaturen
- Betrouwbare stiftlasintegriteit onder cyclische belasting
- Lagere onderhoudsvereisten dan conventionele ribbenbuizen in vuile toepassingen
- Hoge structurele stabiliteit tijdens langdurig gebruik
- Flexibele aanpassing van de noppengeometrie om te voldoen aan de thermische ontwerpvereisten
- Kosteneffectieve levenscyclusprestaties voor industriële warmteterugwinningssystemen
Kwaliteitsborging
Onze ASME SA335 P9 noppenvinbuizen worden vervaardigd met behulp van geavanceerde geautomatiseerde productieapparatuur en strikte kwaliteitsmanagementprocedures. Elke productiebatch is volledig traceerbaar vanaf de inkoop van grondstoffen tot de eindinspectie en wordt op verzoek voorzien van uitgebreide documentatie, waaronder materiaalcertificaten, inspectierapporten en niet-destructieve testrapporten.
